- Ökologische Qualität
- Gewichtung 22,5%. Lebenszyklusanalyse, Wasserkreisläufe, biologische Vielfalt der Aussenanlagen.
- Ökonomische Qualität
- Gewichtung 22,5%. Lebenszykluskosten (LCC), Flexibilität der Umnutzbarkeit des Hallenlayouts.
- Soziokulturelle Qualität
- Gewichtung 22,5%. Barrierefreiheit, thermischer und akustischer Komfort, Aufenthaltsqualitäten.
Fachbeitrag · Nachhaltigkeit & ESG-Kriterien
DGNB-Zertifizierung in Gold für Logistikhallen: Visualisierung ökologischer Kriterien
Die Vergabe einer DGNB-Zertifizierung in Gold für Logistikgebäude erfordert den lückenlosen Nachweis nachhaltiger Bauweisen und ökologischer Qualitäten. StratumCGI erstellt hochpräzise 3D-Arealmodelle und fotorealistische Nachweise von PV-Gründächern, Holzbau-Konstruktionen und Biodiversitätsflächen. Dies sichert Vorhabenträgern die Genehmigungsfähigkeit und das Vertrauen anspruchsvoller ESG-Investoren.
- Zielgruppe
- Projektentwickler für Industriebauten, Generalplaner, ESG-Consultants, DGNB-Auditoren.
- Lesezeit
- Etwa 8 bis 10 Minuten plus technische Richtwert-Checklisten.
- Rechtsstand
- Zertifizierungssystem der Deutschen Gesellschaft für Nachhaltiges Bauen (DGNB Version 2023).
Bewertungskriterien und ESG-Nachweise im nachhaltigen Industriebau
Die systematische Erfassung aller DGNB-Bewertungsbereiche bildet das Fundament für ein erfolgreiches Auditierungsverfahren. Bei grossvolumigen Logistikhallen stehen vor allem die ökologische Qualität, die ökonomische Effizienz des Lebenszyklus und der soziokulturelle Nutzerkomfort im Fokus. Durch eine präzise 3D-Visualisierung lassen sich diese abstrakten Parameter greifbar und bewertbar aufbereiten.
Ökologische Qualität und Lebenszyklusanalyse im 3D-Schema prüfen

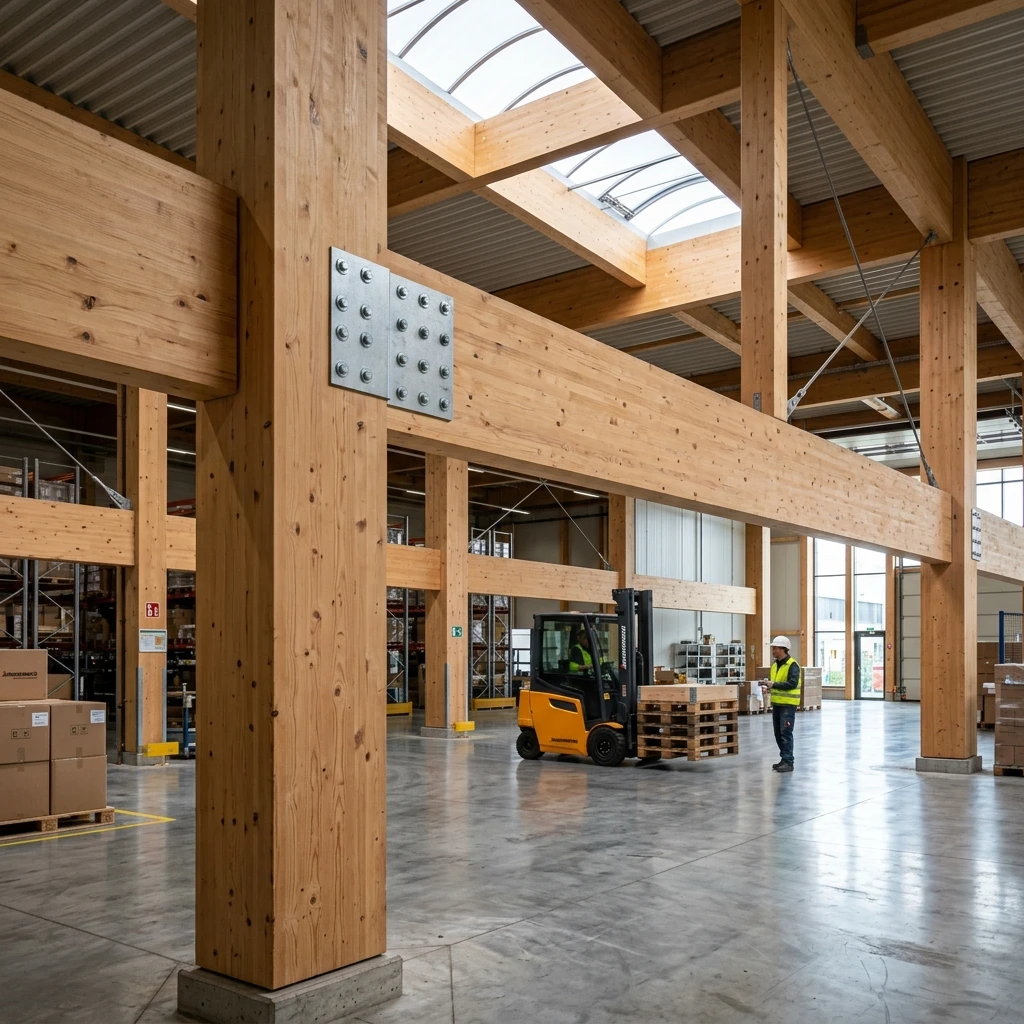

Die ökologische Qualität (ENV1.1) bewertet die Umweltauswirkungen des Gebäudes über seinen gesamten Lebenszyklus. Im Fokus steht hierbei die Reduktion von Treibhausgasen (CO2-Bilanz) und der bewusste Einsatz nachwachsender Rohstoffe, wie beispielsweise im modernen Holz- oder Holzhybridbau.
Über ein dreidimensionales Konstruktionsschema lassen sich die verschiedenen Baustoffschichten, die Elementierung für den späteren Rückbau und der Einsatz kreislauffähiger Bauteile visuell aufbereiten. Dadurch kann die bauökologische Konformität der gewählten Tragwerkslösung für die Dokumentation der Lebenszyklusanalyse (LCA) anschaulich belegt werden.
Soziokultureller Nutzerkomfort und Barrierefreiheit gestalterisch belegen
Die soziokulturelle Qualität (SOC) bewertet die Aufenthaltsqualität für die Mitarbeiter. Im Industriebau betrifft dies vor allem die Tageslichtnutzung an den Kommissionierplätzen, barrierefreie Zugangswege und die Gestaltung von ansprechenden Aussenbereichen.
Im 3D-Modell lässt sich der Lichteinfall über grosszügige Lichtbänder und Lichtkuppeln präzise simulieren. Durch das fotorealistische Aufzeigen der nutzerfreundlichen Raumgestaltung, wie beispielsweise gestalteter Erholungszonen und begrünter Innenhöfe, wird die Erfüllung dieser weichen Kriterien für die Auditoren nachvollziehbar belegt.
Gewichtung der DGNB-Themenfelder für die Gold-Zertifizierung
Für das Erreichen der Gold-Stufe ist ein Gesamterfüllungsgrad von mindestens 65 bis 80 Prozent erforderlich. Folgende Kernbereiche fliessen in die Bewertung ein:
Technische Gebäudeausrüstung und regenerative Energiekonzepte
Die visuelle Integration regenerativer Energiesysteme belegt die zukunftssichere Ausrichtung der TGA-Fachplanung im Industriebau. Um eine Logistikhalle als klimaneutrales oder gar energiepositives Gebäude nachzuweisen, müssen Photovoltaik-Generatoren, Wärmepumpen und lokale Regenwassersysteme exakt in das Areal integriert werden.

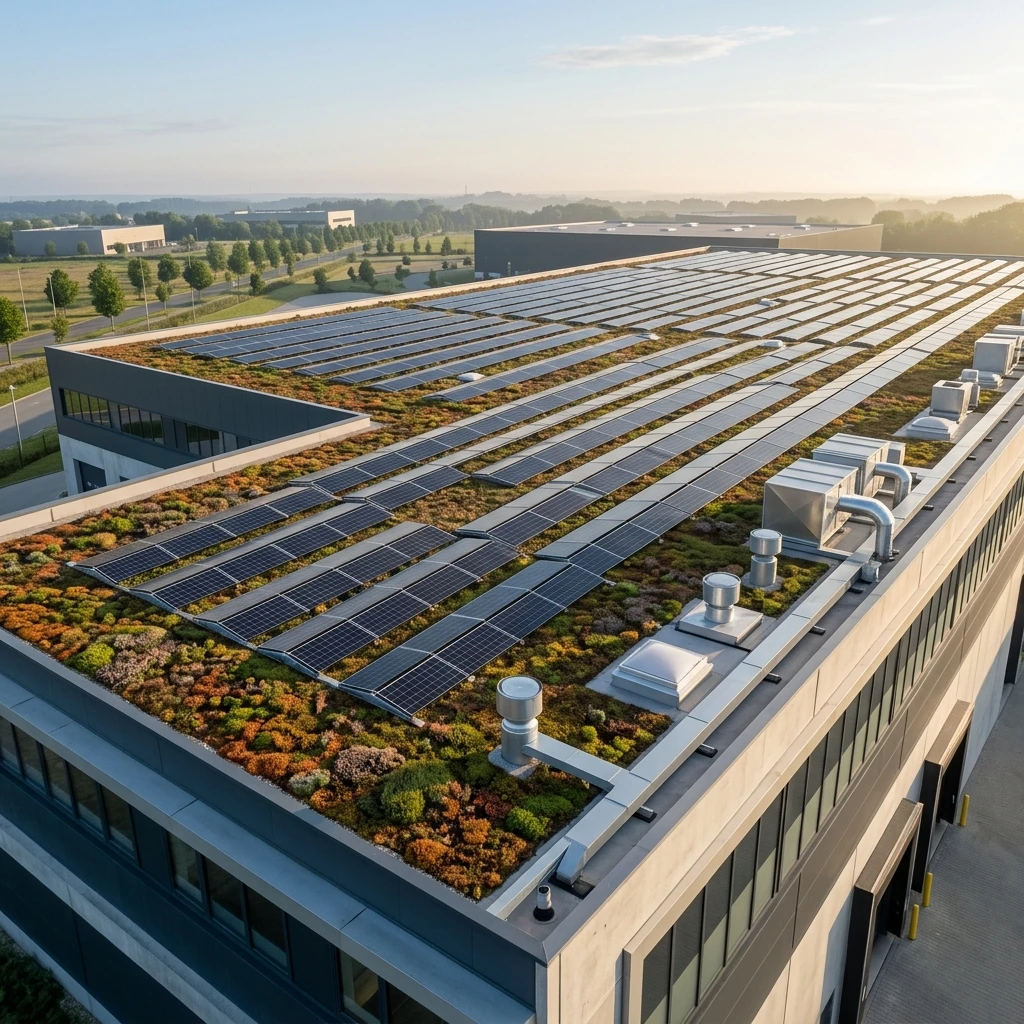

PV-Gründächer und Verschattungsanalysen im 3D-Modell simulieren
Die Kombination aus Dachbegrünung und Photovoltaik (PV-Gründach) gilt als ökologisches Optimum. Die Kühlung durch die Pflanzen steigert den Wirkungsgrad der Solarmodule um bis zu 4 bis 5 Prozent. Allerdings erfordert dies eine äusserst sorgfältige räumliche Detailplanung im 3D-Modell.
Durch eine integrierte Verschattungsanalyse kann der Sonnenverlauf simuliert werden. Das 3D-Modell weist nach, dass die gewählten Abstände (mindestens 50 bis 80 Zentimeter) und die Ausrichtung der Modulreihen eine gegenseitige Verschattung ausschliessen. Auch der Einfluss der Vegetationshöhe der Sedumpflanzen auf die solare Einstrahlung lässt sich so im Vorfeld rechnerisch und visuell absichern.

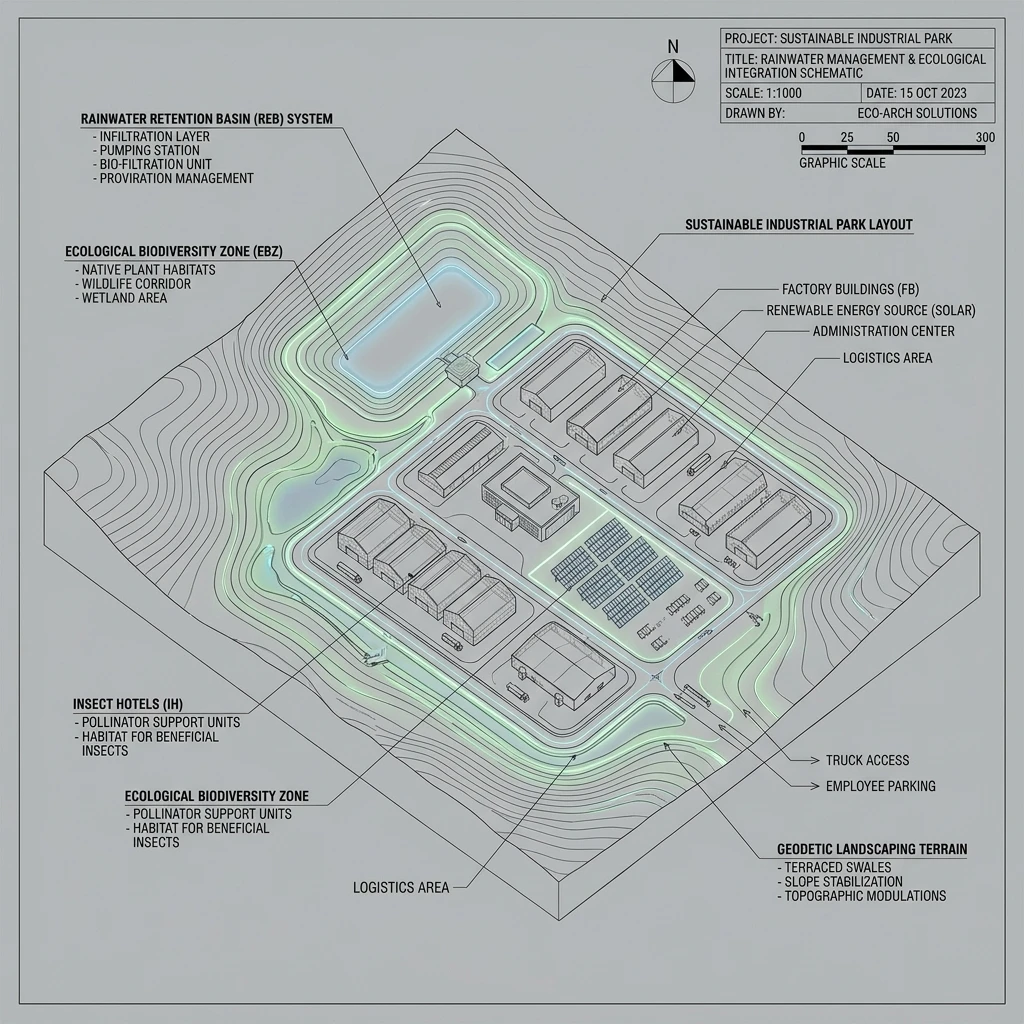

Biodiversitätskonzepte und Ausgleichsflächen im Arealmodell darstellen
Die städtebauliche Integration ökologischer Ausgleichsmassnahmen ist ein wesentlicher Bestandteil der DGNB-Sitzung. Der Schutz der biologischen Vielfalt erfordert die Anlage von Versickerungsmulden, heimischen Gehölzen und geschützten Wildwuchsflächen.
Um diese naturnahen Bereiche überzeugend zu präsentieren, werden die landschaftsarchitektonischen Entwürfe mit dem hochauflösenden digitalen Geländemodell (DGM) verschnitten. Dadurch lassen sich die Ausgleichsflächen im Gewerbeflächen-Masterplan topografisch exakt verorten. Dies belegt den Behörden und Anwohnern eine sensible und ökologisch wertvolle landschaftliche Einbindung der Gewerbefläche.
Technische Parameter zur PV-Gründach-Modellierung
Für eine realistische und fachlich korrekte Darstellung nachhaltiger Dachflächen werden folgende bauliche Vorgaben in der Visualisierung umgesetzt:
- → Modul-Neigung und Aufständerung: Modellierung der Ost-West- oder Süd-Ausrichtung mit Neigungswinkeln von 10 bis 15 Grad zur optimalen Flächenauslastung.
- → Vegetationstragschicht: Dreidimensionale Darstellung der Sedum-Struktur mit einer Schichtdicke von 8 bis 12 Zentimetern als natürlicher Wasserspeicher.
- → Abstands- und Wartungspfade: Integration freigehaltener Wegeplatten (mindestens 50 Zentimeter Breite) zur gefahrlosen Wartung der PV-Reihen.
- → Statische Tragwerksreserven: Berücksichtigung des erhöhten Eigengewichts (ca. 100 bis 140 Kilogramm pro Quadratmeter im wassergesättigten Zustand) in den Tragbalken.
Kalkulationsbasis für ESG- und DGNB-Visualisierungsnachweise
Die Kalkulationsbasis für ESG- und Nachhaltigkeits-Visualisierungen richtet sich nach der Komplexität des PV-Layouts und der Dichte der Arealgestaltung. Im B2B-Umfeld verlangen anspruchsvolle Projekte transparente Aufwandsschätzungen, die auf den tatsächlichen CAD-Eingangsdaten und dem Detaillierungsgrad der ökologischen Konzepte basieren.
Dachkomplexität, PV-Moduldichte und TGA-Details bewerten
Der Modellierungsaufwand für nachhaltige Logistikimmobilien konzentriert sich primär auf die Dachlandschaft und die Aussenanlagen. Ein vollständiges PV-Dach mit tausenden einzeln modellierten Modulen, Traggerüsten und Wechselrichtern erfordert eine hohe Rechnerkapazität und Detailtreue.
Ebenso beeinflusst die Dichte der ökologischen Bepflanzung den Aufwand. Die detailgetreue Darstellung verschiedener Gräser- und Sedumarten im 3D-Raum wird über volumetrische Shader gelöst, um ein natürliches, massstabsgetreues Bild ohne unschöne Kacheleffekte zu garantieren.
BIM/IFC-Integration und Nutzungsrechte für Gremien-Präsentationen regeln
Die Integration vorhandener Gebäudedaten aus BIM-Systemen (Revit/IFC) beschleunigt den Visualisierungsprozess und sichert eine millimetergenaue Darstellung. Diese Datensätze werden von unseren 3D-Artists bereinigt und für die Visualisierung optimiert.
Für B2B-Projekte ist zudem eine klare Definition der Nutzungsrechte essenziell. Unsere Standardvereinbarungen sichern Ihnen uneingeschränkte zeitliche und räumliche Rechte für die Nutzung in Investoren-Pitchbooks, Online-Portalen, Nachhaltigkeitsberichten und öffentlichen Bürgerinformationsveranstaltungen.
Kostenparameter für Nachhaltigkeitsvisualisierungen
Übersicht der aufwandsbestimmenden Faktoren bei der Erstellung technischer 3D-ESG-Visualisierungen:
Spezifikationsmatrix · Kalkulationsbasis & Aufwandskriterien
| Visualisierungsobjekt | Aussendarstellungen zur Abbildung der nachhaltigen Einbindung und solaren Dachnutzung. |
|---|---|
| Tragwerks-Detailgrad | Physische Darstellung von sichtbaren Leimholzbindern, Docksiegeln und gedämmten Paneelen. |
| PV-Moduldichte | Massstabsgetreue, geometrische Platzierung der Solarpanels inklusive Unterkonstruktion und Verkabelung. |
| Areal-Biodiversität | Modellierung von Versickerungsmulden, heimischen Baumarten und Grünpuffern nach DGM. |
| Zertifizierungs-Nachweis | Präzise 3D-Schnittzeichnungen und Sonnensimulationen zur Unterstützung des DGNB-Auditors. |
| Datensicherheit (NDA) | Lückenloser Geheimhaltungsschutz für unveröffentlichte TGA-Konzepte und Standortplanungen. |
Technisches Interview zur visuellen Nachweisführung bei Nachhaltigkeitszertifikaten
Im Gespräch erläutert George Nicola, wie StratumCGI komplexe ESG-Kriterien durch präzise 3D-Visualisierung greifbar und bewertbar macht. Der fachliche Fokus liegt dabei auf der fehlerfreien Übersetzung der Ingenieursdaten in eine verständliche Bildsprache.
George Nicola über PV-Gründächer, Materialökologie und Zertifizierungs-Nachweise
StratumCGI: Herr Nicola, warum verlangen Projektentwickler heute vermehrt nach detaillierten 3D-Nachweisen für ihre Nachhaltigkeitskonzepte?
George Nicola: Weil ESG-Kriterien im B2B-Bereich längst kein reines Marketingtool mehr sind. Es geht um harte Fakten und finanzielle Vorteile. Investoren und Banken verlangen vor der Finanzierung präzise Belege. Eine trockene Excel-Tabelle zur Lebenszyklusanalyse überzeugt niemanden so schnell wie ein verifiziertes 3D-Schema, das den Holzbau und die Dämmelemente räumlich aufzeigt.
StratumCGI: Welche Rolle spielen dabei komplexe Dachlandschaften wie das PV-Gründach?
George Nicola: Das PV-Gründach ist ein hervorragendes Beispiel für technischen Detailgrad. Viele Studios kopieren einfach flache Texturen auf ein Dach. Das reicht für ein anspruchsvolles DGNB-Audit oder ein Investorengespräch nicht aus. Wir modellieren die Module physisch mit den exakten Höhen und Neigungen. Mit unserer Sonnensimulation weisen wir visuell nach, dass keine Modulreihe durch Nachbarstrukturen verschattet wird. Wir zeigen die reale Dicke des Substrats und die Wuchshöhe der Pflanzen. Das ist physikalisch korrekt und schafft sofortige Glaubwürdigkeit.
StratumCGI: Wie stellen Sie sicher, dass die technischen Details mit den echten Planungsdaten übereinstimmen?
George Nicola: Durch die direkte Ingestion von BIM-Daten aus Revit oder IFC. Wir übernehmen die Koordinaten der TGA-Fachplaner eins zu eins. Wenn ein Holztragwerk berechnet wurde, spiegeln unsere Visualisierungen die genaue Balkenanzahl und die echten Verbindungsdetails wider. Wir polieren nichts künstlich auf, sondern zeigen die technische Wahrheit. Genau diese planerische Aufrichtigkeit schätzen DGNB-Auditoren und Baubehörden bei unseren Visualisierungen.
B2B Beratung zur DGNB- und ESG-Visualisierung anfragen
Übermitteln Sie uns Ihre TGA-Entwürfe, LCA-Materialdaten und landschaftspflegerischen Begleitpläne für ein detailliertes B2B-Projektangebot. Unser Team begleitet Sie professionell bei der visuellen Umsetzung Ihrer Nachhaltigkeitsthemen.
Erforderliche Unterlagen für die Nachhaltigkeitsvisualisierung
Um eine exakte und auditsichere 3D-Darstellung zu gewährleisten, benötigen wir folgende Planungsdaten:
- → TGA-Fachplanung: Entwürfe der Dachbelegung, Modulanordnung und Wechselrichterstandorte.
- → Tragwerksplanung (Holzbau): BIM-Modelle (IFC/Revit) oder Detailzeichnungen der Primärstruktur.
- → Freiflächen- und Pflanzpläne: Detailangaben zu Ausgleichsflächen, Gehölzen und den DGM-Geländehöhen.
- → DGNB-Steckbriefe: Erste Entwürfe des Auditors zu den angestrebten Themenschwerpunkten.
Projektabwicklung im geschützten Datenraum und NDA
Der Schutz Ihres geistigen Eigentums und die Vertraulichkeit Ihrer Planungsdaten stehen für uns an oberster Stelle. Vor Projektbeginn unterzeichnen wir eine standardisierte Vertraulichkeitsvereinbarung (NDA).
Alle Planungsdaten und BIM-Modelle werden in einem geschützten, DSGVO-konformen Datenraum abgelegt. Der Zugriff ist streng auf die am Projekt beteiligten 3D-Artists beschränkt. Das sichert Ihnen maximale Datensouveränität und einen geschützten Austausch bis zur finalen Freigabe der Visualisierungen.
Häufig gestellte Fragen zur Nachhaltigkeits-Visualisierung
Wie unterstützen 3D-Modelle den Nachweis für die DGNB-Gold-Zertifizierung?
3D-Modelle ermöglichen die präzise, geometrische Überprüfung ökologischer Kriterien. Beispielsweise lassen sich Holzbau-Verbindungen, Dämmstoff-Schichten und PV-Neigungen exakt visualisieren. Dies erleichtert dem DGNB-Auditor die Konformitätsprüfung und verifiziert die Übereinstimmung mit den Planungsdaten.
Was ist der Vorteil einer Verschattungsanalyse beim PV-Gründach?
Die Verschattungsanalyse simuliert den Sonnenstand über das gesamte Jahr. Im 3D-Modell wird ermittelt, ob hohe Vegetationen (z. B. Gräser oder Wildblumen) oder benachbarte Bauteile die PV-Module abschatten. Dadurch wird das exakte Höhen- und Abstandsverhältnis ermittelt, um maximale solare Erträge zu sichern.
Können biologische Ausgleichsflächen im Arealmodell dargestellt werden?
Ja, biologische Ausgleichsflächen lassen sich präzise auf Basis des landschaftspflegerischen Begleitplans und des digitalen Geländemodells (DGM) modellieren. Dies veranschaulicht dem Bauamt und den Umweltschutzbehörden die Integration von Regenwasserrückhaltebecken und Insektenhabitaten im städtebaulichen Kontext.
