Umspannwerk-Visualisierung als Nachweis für Planverfahren

StratumCGI erstellt Umspannwerk-Visualisierungen, die als prüfbarer Nachweis im Planfeststellungsverfahren und im Bürgerdialog bestehen. Bei Vorhaben der Energiewende wie Netzknotenpunkten, Batteriespeichern (BESS), Windpark-Einspeisungen oder Solar-Großprojekten trägt die visuelle und technische Plausibilität wesentlich zur Genehmigungsfähigkeit bei. Für die Containeranlage selbst, vom Batteriecontainer bis zum Sicherheitszaun, liefert die Batteriespeicher-Visualisierung den eigenen Bildnachweis.

Transformatoren, Portale und Sammelschienen als prüfbare 3D-Parameter

Transformatoren, Portale und Sammelschienen werden als prüfbare 3D-Parameter modelliert, die Energieversorger, Projektentwickler und Planungsbüros zur Abstimmung mit Behörden und Trägern öffentlicher Belange nutzen. Die Darstellungen belegen die Vereinbarkeit dieser elektrotechnischen Großgeräte mit strengen naturschutzfachlichen Einbindungsvorgaben.

Technischer Leistungsnachweis für FGSV-Sichtsimulationen und BIM-Daten

Da Projekte im Bereich der kritischen Infrastruktur einer strengen Vertraulichkeit unterliegen, dient dieses anonymisierte Referenzset als technischer Leistungsnachweis. Es demonstriert, wie StratumCGI Ingenieurdaten aus CAD, GIS oder 3D-BIM-Modellen in FGSV-konforme, hochpräzise Sichtprüfungsbilder übersetzt.

Technische Daten der Umspannwerk-Referenz
Typologie	110-kV-Umspannanlage bis 380-kV-Einspeisung
Komponenten	Zwei Hochspannungstransformatoren mit Schallschutzwänden
Schaltanlage	Freiluft-Schaltfelder mit Portalen und Sammelschienen
Betriebsgebäude	Ca. 250 m² schlichtes, funktionales Technikgebäude
Sicherheitsperimeter	Doppelter Sicherheitszaun mit Detektionssystemen
Zufahrt	Schwerlastfähige Schottertragschicht für Transformatoren-Transporte
Sichtschutz	Eingegrünter Erdwall mit standortgerechten Gehölzen
Fahrzeuge	Schlichte weiße Corporate-Servicefahrzeuge ohne Nummernschilder
Planungsphase	Planfeststellungsverfahren und Umweltverträglichkeitsprüfung (UVP)
Region	Frankfurt Rhein-Main Cluster, anonymisierte Referenz

Visueller Nachweis der 110-kV-Umspannwerksplanung: Schaltfelder, Transformatoren und Bürgerdialog

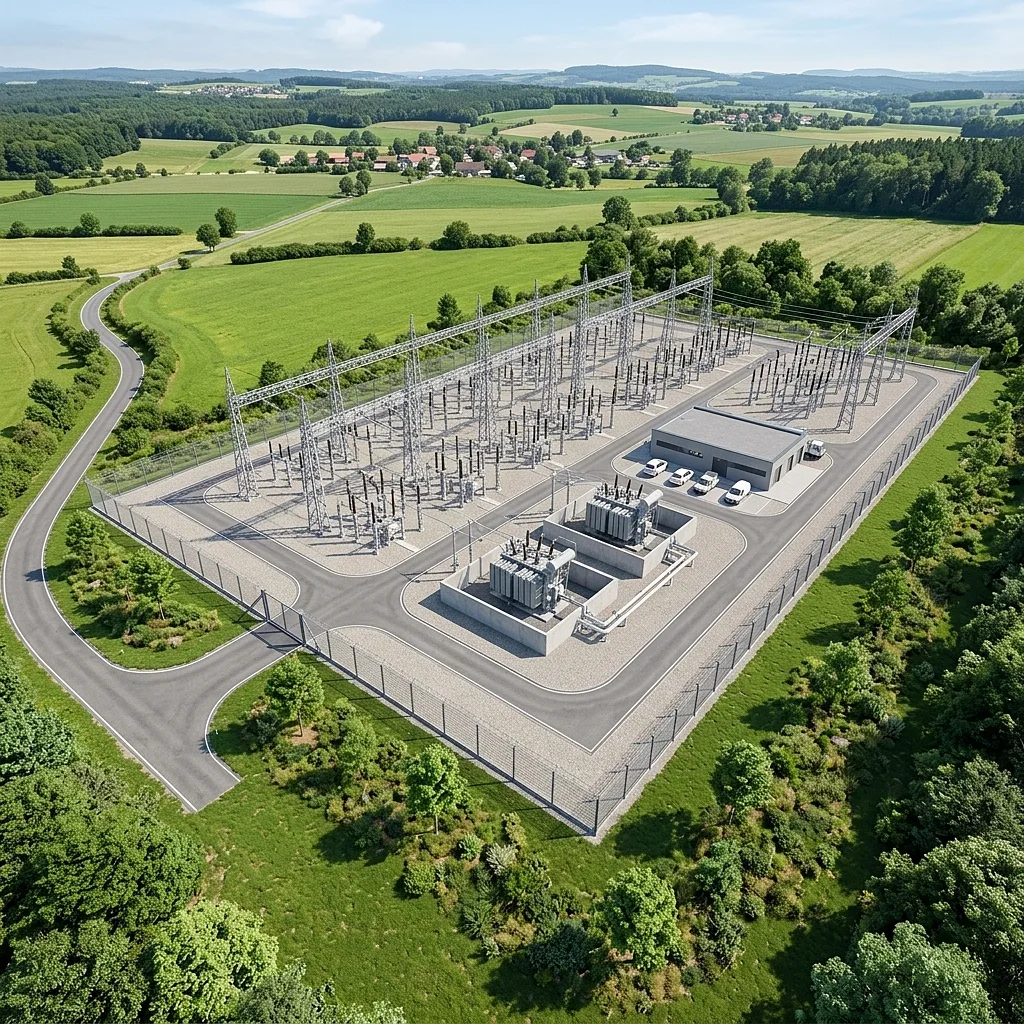

Vogelperspektive des Umspannwerks mit Transformatoren und Freiluftschaltanlage — **Luftaufnahme des Gesamtareals als 3D-Visualisierung**Übersicht über Schaltfelder, Sammelschienen, Betriebsgebäude und den doppelten Sicherheitszaun.

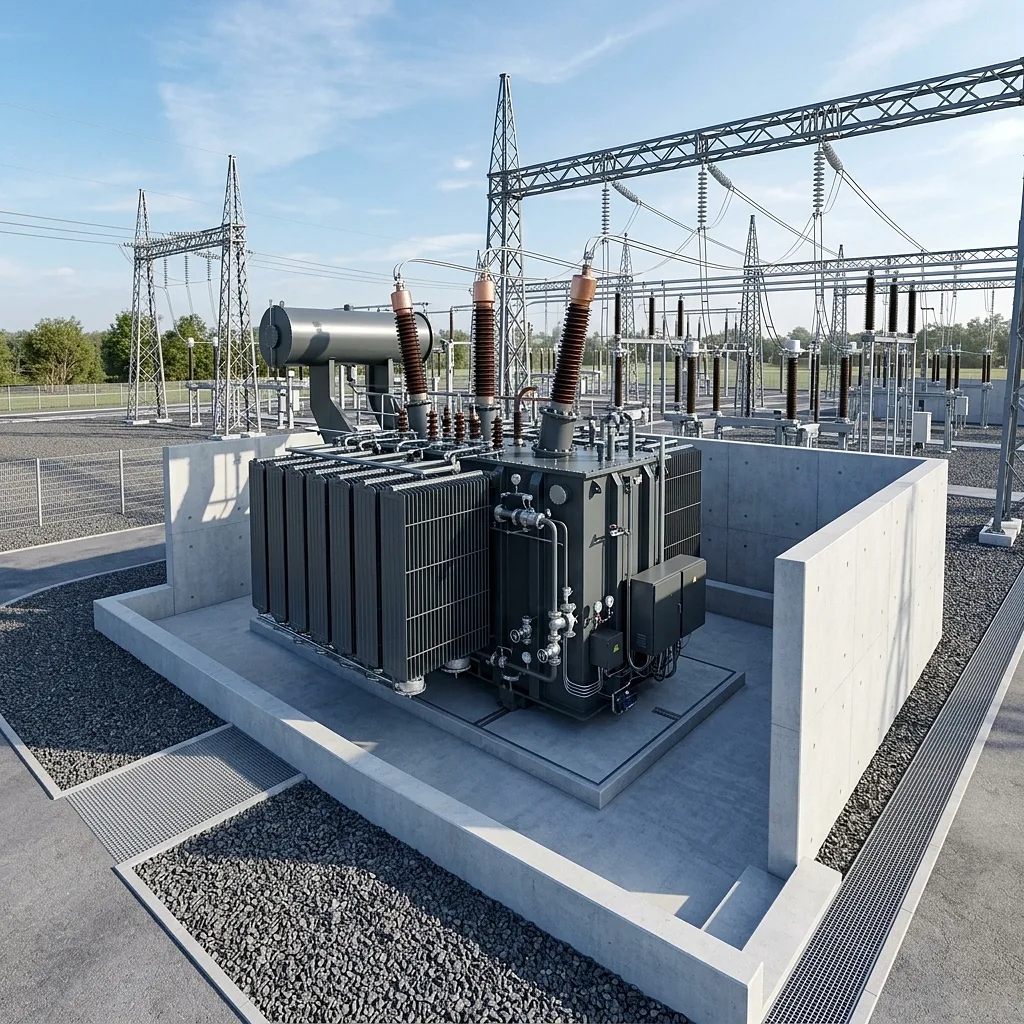

Nahaufnahme eines Hochspannungstransformators mit Kühlrippen und Isolatoren im 3D-Modell — **Detailansicht des Transformators**Präzise Darstellung von Kühlern, Schutzwand, Isolatoren und der Ölauffangwanne im Modell.

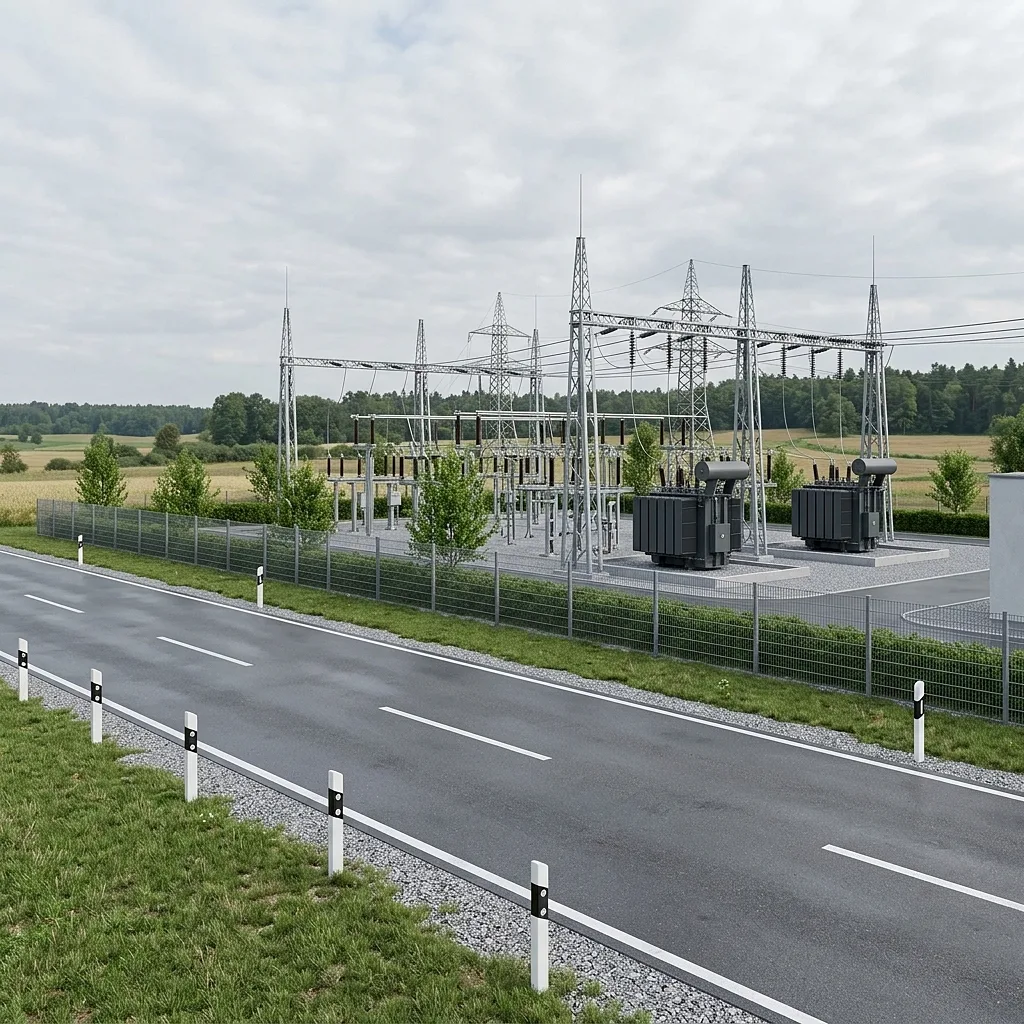

FGSV-konforme Fotomontage des Umspannwerks aus Sicht einer benachbarten Landesstraße — **FGSV-konforme Sichtprüfung**Landschaftliche Einbettung aus Sicht des öffentlichen Verkehrs zur Prüfung der visuellen Barrierewirkung.

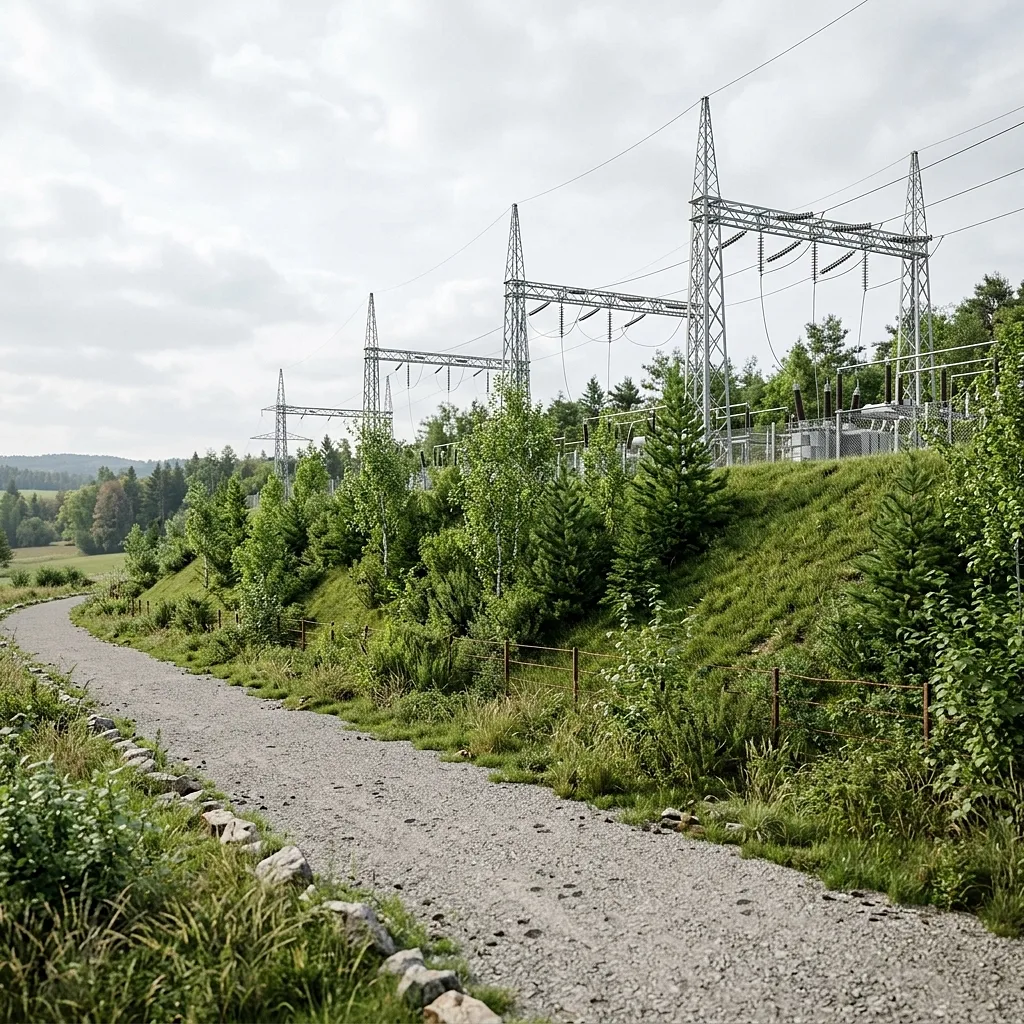

Augenhöhe-Visualisierung zur Nachbarschafts-Verträglichkeit mit begrüntem Erdwall — **Bürgerdialog-Perspektive mit Wall**Ansicht aus Fußgängerhöhe mit integriertem Sichtschutzwall und landschaftsgerechter Bepflanzung.

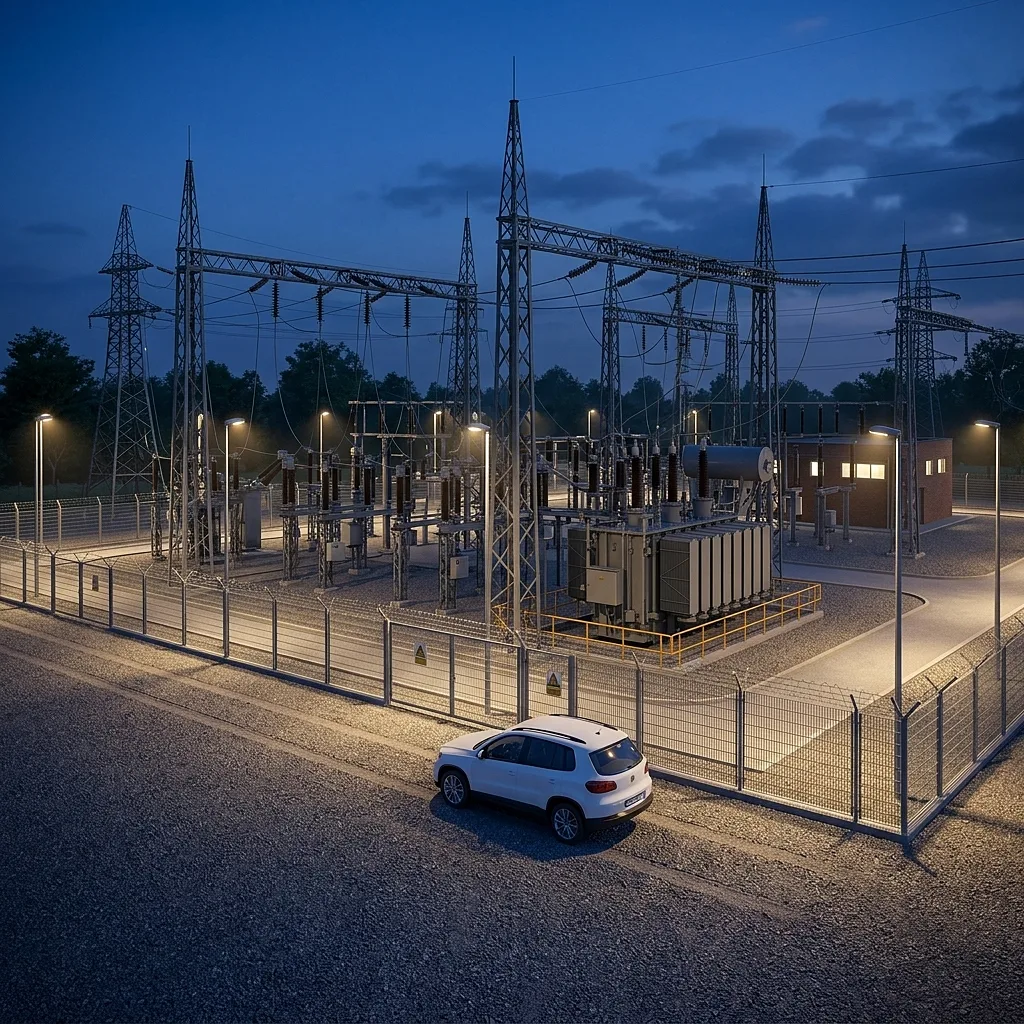

Dämmerungsansicht mit Sicherheitsbeleuchtung und Kamerasystemen — **Sicherheitslicht- und Perimeternachweis**Kontrollierte Beleuchtungsausleuchtung des Sicherheitszaunes ohne störende Lichtverschmutzung der Umgebung.

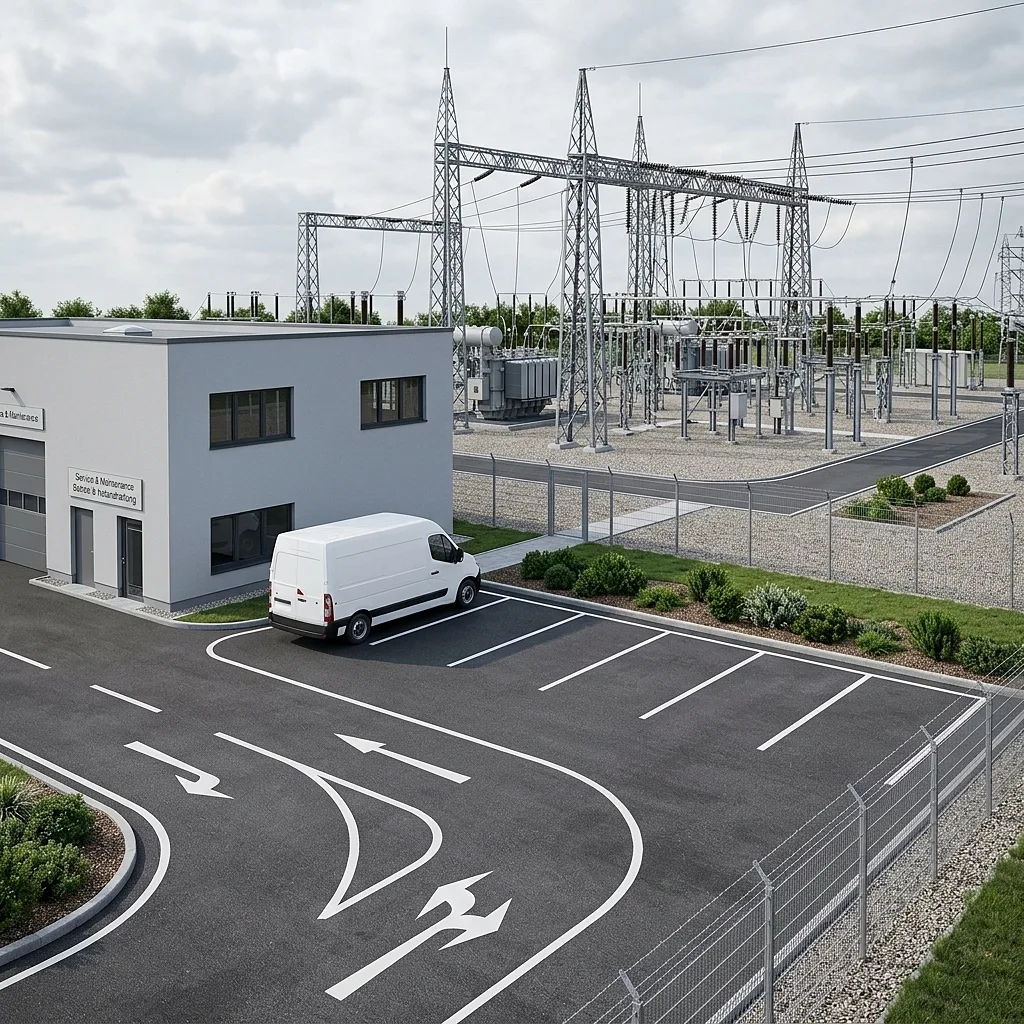

Servicebereich mit Wartungszufahrt und schlichten weißen Corporate-Fahrzeugen ohne Nummernschilder — **Wartungsbereich & Logistik-Zufahrt**Zufahrtsradien für Schwerlast-Tieflader und Servicebereiche mit schlichten weißen Corporate-Wartungsfahrzeugen.

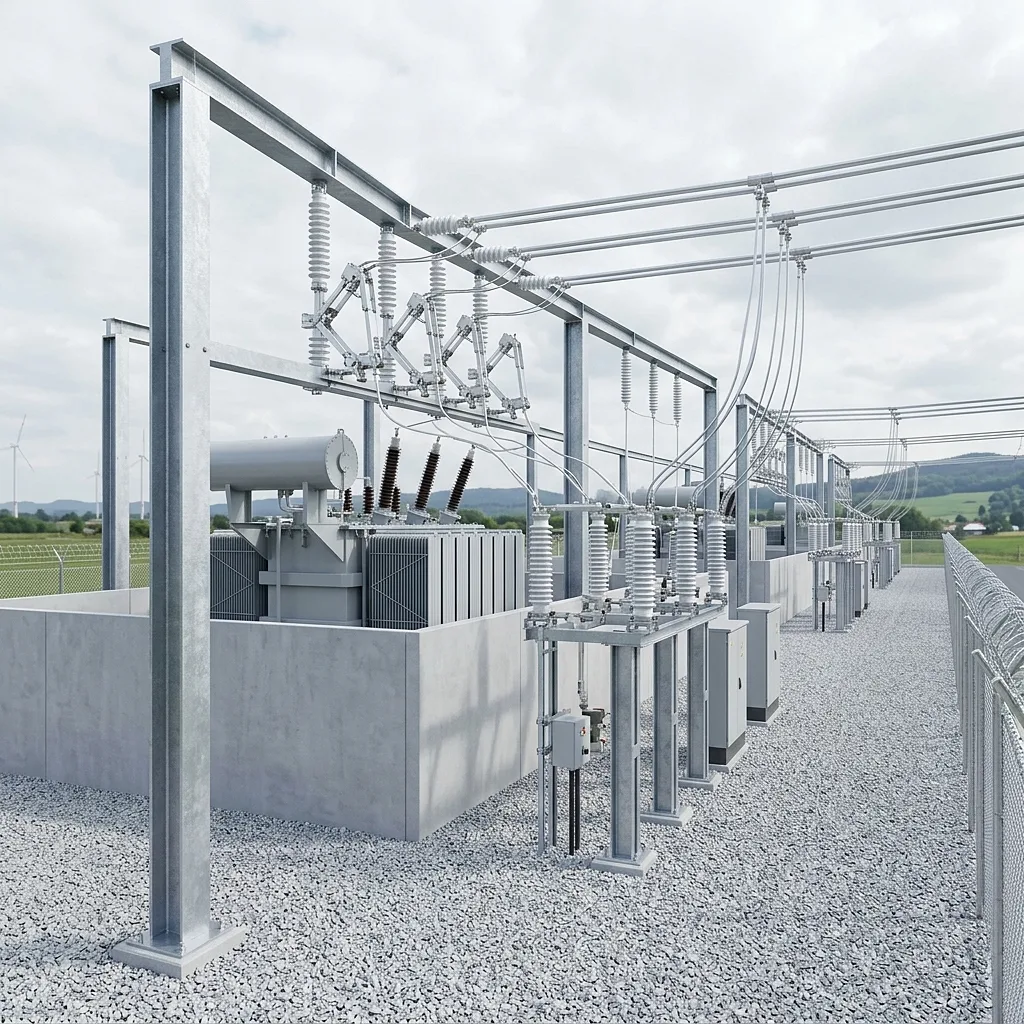

Detailansicht der Sammelschienen, Trennschalter und Isolatoren einer Freiluftschaltanlage im 3D-Modell — **Sammelschienen und Schaltfelder**Nahsicht auf Sammelschienen, Trennschalter und Isolatoren der luftisolierten Freiluftschaltanlage.

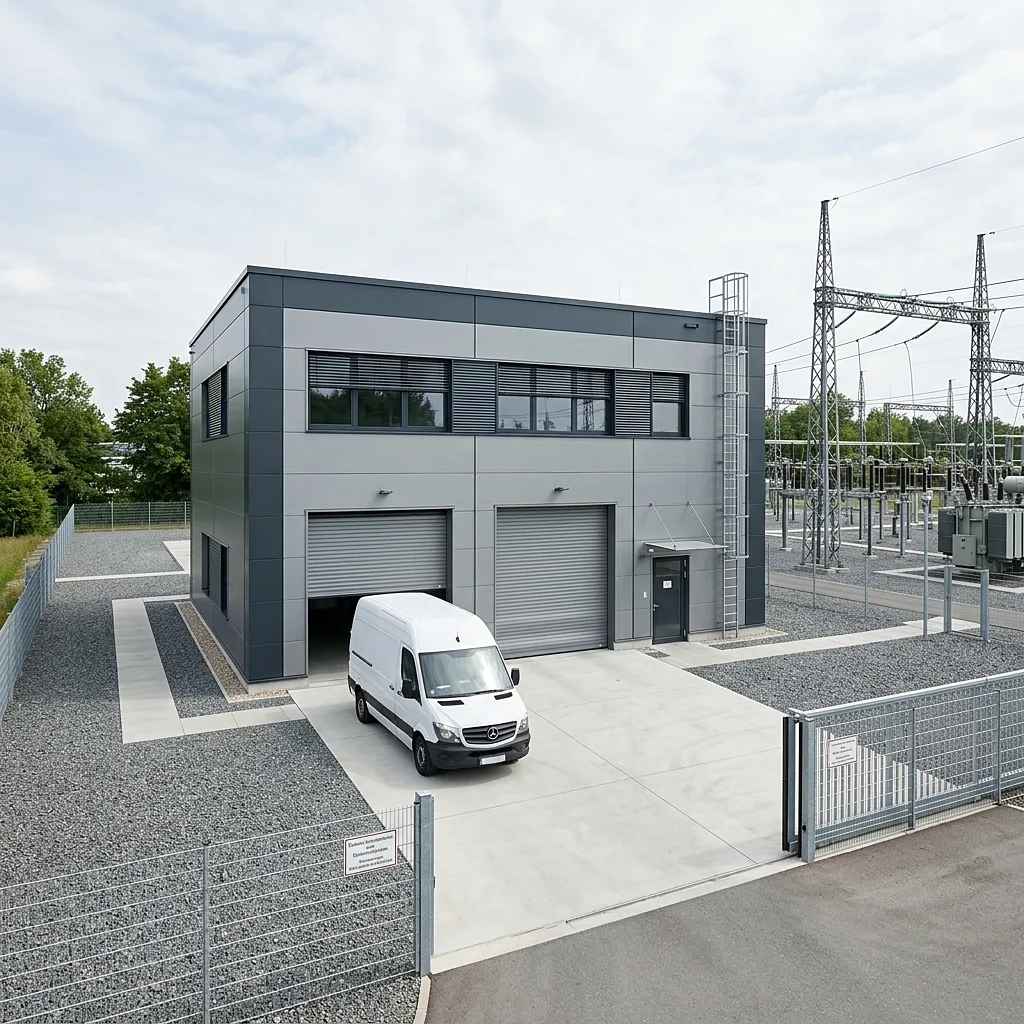

Modernes Betriebs- und Kontrollgebäude des Umspannwerks mit Servicezufahrt im 3D-Modell — **Betriebs- und Kontrollgebäude**Funktionales Technikgebäude mit Sektionaltoren und Servicezufahrt neben der Freiluftschaltanlage.

Anforderung für Umspannwerk-Visualisierung senden

Anforderungen im Umspannwerk-Visualisierungsprojekt: Genehmigung, Bürgerdialog, Netzanschluss

StratumCGI liefert unterschiedlichen Projektbeteiligten ein verlässliches Prüfwerkzeug für die Energieinfrastruktur. Während die Behörde die Umweltverträglichkeit kontrolliert, benötigt das Projektteam Bilder für den politischen Bürgerdialog und den Nachweis des Perimeterschutzes.

Vier Anforderungen im Umspannwerk-Visualisierungsprojekt
Anforderung	Akteur	Nachweis im 3D-Modell
FGSV-Wirkungsanalyse	Planungsbüro & UVP	prüffähiger Sichtbarkeitsnachweis
Bürgerdialog	Netzbetreiber	Sichtschutzwall und Gehölzwachstum
Netzanschluss	Übertragungsnetzbetreiber	Einspeisepunkt, Trasse, Spannungsebene
Perimeterschutz	Sicherheitsplanung	Zaun, Ausleuchtung, Zufahrtsradien

Anforderung 1 · Planungsbüro & Umweltverträglichkeitsprüfung

FGSV-konforme visuelle Wirkungsanalyse

Ziel: Wissenschaftlich belastbare Sichtprüfung und Fotomontagen zur Vorlage bei Genehmigungsbehörden und Fachplanern.

Die Planungsbehörden verlangen einen objektiv prüffähigen Nachweis der landschaftlichen Sichtbarkeit. Unter Einhaltung der FGSV-Richtlinien zur Visualisierung von Infrastrukturprojekten wurden exakte Kamera-Brennweiten, Höhenwinkel und Koordinaten der realen Fotostandpunkte im 3D-Modell nachgebildet. Das Ergebnis ist ein amtlich prüffähiger Sichtbarkeitsnachweis.

Anforderung 2 · Netzbetreiber & Bürgerdialog

Bürgerdialog-Visualisierung: Sichtschutzwall und Gehölzwachstum

Ziel: Abbau von Bürgerbedenken durch realistische Darstellungen der geplanten landschaftspflegerischen Begleitmaßnahmen.

Im Bürgerdialog sind abstrakte 2D-Pläne oft eine Hürde. Verständliche Augenhöhe-Perspektiven zeigen den Anwohnern sachlich, wie sich die Anlage nach fünf oder zehn Jahren hinter dem aufgewachsenen Gehölzgürtel darstellt. Diese offene, faktenbasierte Visualisierung stützt den kooperativen Dialog vor Ort und in Online-Infomärkten.

Anforderung 3 · Übertragungsnetzbetreiber & Netzanschluss

Netzanschluss-Visualisierung: Einspeisepunkt, Trassenführung und Spannungsebene im 3D-Modell

Ziel: Nachvollziehbare Darstellung des Netzverknüpfungspunkts, der Kabel- oder Freileitungstrasse und der Spannungsebene für die Abstimmung mit dem Übertragungs- oder Verteilnetzbetreiber.

Der Netzanschluss entscheidet über Standort und Baukörper der Anlage. Im 3D-Modell verorten wir den Einspeisepunkt, die anschließende Trassenführung und die Spannungsebene von der 110-kV-Ebene bis zur 380-kV-Einspeisung an der realen geographischen Position. So wird die Einbindung in das bestehende Übertragungsnetz für Netzbetreiber, Planungsbüro und Genehmigungsbehörde räumlich prüfbar.

Anforderung 4 · Sicherheitsplanung & Perimeterschutz

Prüfung von Perimeterschutz und Schwerlast-Zufahrt

Ziel: Visuelle Absicherung von kritischen Bereichen wie Zaunanlagen, Fluchtbucht-Ausleuchtungen und Zufahrtsradien für Transformatoren.

Der operative Perimeterschutz erfordert eine lückenlose Kameraüberwachung und Abschirmung. Im 3D-Modell wurden die physikalischen Lichtkegel der nächtlichen Sicherheitsbeleuchtung simuliert, um Schattenzonen am Doppelzaun vorab zu identifizieren. Zudem wurden die Zufahrtsradien für den Transformatorentransport geometrisch überprüft.

Kostenbausteine der Umspannwerk- und Schaltanlagen-Visualisierung

Für Energie- und Infrastrukturprojekte werden Angebote individuell kalkuliert. Der Aufwand hängt von der Detailtiefe der elektrotechnischen Ausrüstungsdaten, den Anforderungen an FGSV-konforme Fotomontagen, der Geländetopographie und dem Umfang der Bürgerbeteiligung ab.

Angebote erfolgen auf Basis der bereitgestellten Trassen- und Schaltanlagenpläne. Kosten für absolute Vertraulichkeit (NDA-Vertrag), uneingeschränkte Nutzungsrechte und behördliche Review-Schleifen werden transparent ausgewiesen.

Infrastruktur 3D-Visualisierung · Kalkulationsbausteine

Kalkulationsbausteine für Infrastruktur-Visualisierung
3D-Schaltanlagen-Modellierung	Modellierung von Transformatoren, Isolatoren, Leiterseilen, Portalen und Masten
FGSV-konforme Einpassung	Objektive Bildmontage mit exakten Höhen- und Standortdaten der Vermessung
Umwelt- und Grünordnungsplanung	Detaillierte Einbettung von Ausgleichsflächen, Gehölzen und Lärmschutzwällen
Bürgerdialog-Perspektiven	Ansichten aus relevanten Fußgängerbereichen benachbarter Siedlungen
Wartungs- und Zirkulationsprüfung	Simulierte Zufahrtsradien für Sondertransporte im 3D-Modellraum
Sicherheitsbeleuchtungs-Simulation	Realistische Lichtverteilungskurven (LVK) für den nächtlichen Perimeter-Sicherheitsnachweis
Review- und Freigabeschleifen	Abstimmungszyklen mit Projektsteuerern, Gutachtern und behördlichen Vertretern

Schriftliches Angebot anfordern

Umspannwerke im deutschen Netzausbau: NABEG, FGSV und Planfeststellung

Die deutsche Energiewende und das Netzausbaubeschleunigungsgesetz (NABEG) stellen den Netzausbau unter Zeitdruck: Neue Einspeiseknoten für Windparks im Norden, Umspannwerke an den Trassenendpunkten im Süden und Übergabestationen für solare Großprojekte in Ost und West benötigen eine hohe öffentliche Akzeptanz und zügige Genehmigungen.

Ob Sie eine 110-kV-Anlage für einen Solarpark in Brandenburg, ein Netzentlastungs-Umspannwerk in Hessen oder einen Netzknoten für die Anbindung von Hochleistungs-KI-Rechenzentren im Frankfurter Umland planen: Die methodische Genauigkeit der Sichtbarkeitsnachweise bleibt der entscheidende Faktor für einen schnellen B-Plan- und Planfeststellungsbeschluss.

Als deutscher Fachdienstleister für 3D-Modellierung, FGSV-Sichtsimulationen und fotorealistische Industrievisualisierung beraten wir Sie gerne bezüglich Ihrer spezifischen behördlichen und kommunalen Anforderungen.

Landschaftsintegration von HGÜ-Konverterstationen nach NABEG im 3D-Entwurf nachweisen

StratumCGI bildet HGÜ-Konverterstationen mit bis zu 30 Metern Bauhöhe maßstabsgenau im 3D-Modell ab und weist ihre Raumverträglichkeit für das Planfeststellungsverfahren nach NABEG nach. Gerade die Hochspannungsgleichstrom-Übertragung schafft Baukörper, deren Dimension im flachen oder hügeligen Gelände nur ein fotorealistischer Soll-Zustand belegen kann.

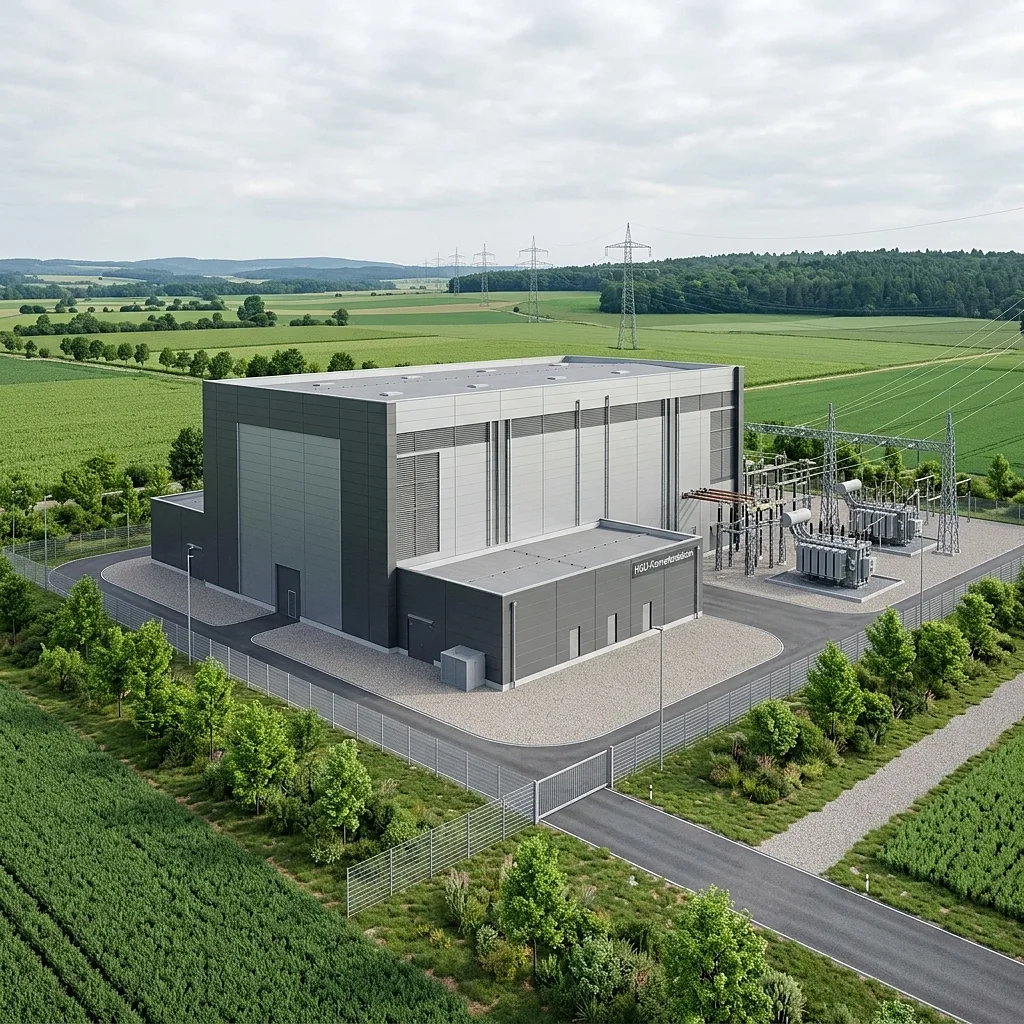

Fotorealistische 3D-Visualisierung einer 30 Meter hohen HGÜ-Konverterstation, eingebettet in die ländliche Topographie mit Gehölzgürtel — FGSV-konforme 3D-Fotomontage einer HGÜ-Konverterstation zur Raumverträglichkeitsprüfung im Zulassungsverfahren nach NABEG.

Maßstabsgenaue Modellierung der Konvertergebäude

Wir verankern die Konverterhallen, Phasenschieber und das Einspeiseportal an der realen geographischen Position und übernehmen Bauhöhe, Grundfläche und Spannungsebene direkt aus den Ingenieurdaten des Übertragungsnetzbetreibers. So entsteht kein dekoratives Bild, sondern ein prüffähiges Abbild des geplanten Baukörpers.

Einbindung in Topographie und Landschaftsbild

Über das digitale Geländemodell legen wir die Konverterstation in die reale Topographie und stellen die landschaftspflegerische Begleitplanung mit Sichtschutzwall und Gehölzgürtel dar. Damit wird die Raumverträglichkeit für Gemeinderat, Anlieger und Genehmigungsbehörde im Erörterungstermin nachvollziehbar.

EMF-Sicherheitsbereiche nach 26. BImSchV im 3D-Modell nachweisen

StratumCGI stellt die unsichtbaren Schutzbereiche elektromagnetischer Felder als volumetrische 3D-Hüllkurven dar und belegt die Einhaltung der Grenzwerte der 26. BImSchV. Weil Magnetfelder nicht sichtbar sind, ersetzt ein sachliches Vektordiagramm im behördlichen Erörterungstermin die abstrakte Tabelle durch einen räumlich prüfbaren Nachweis.

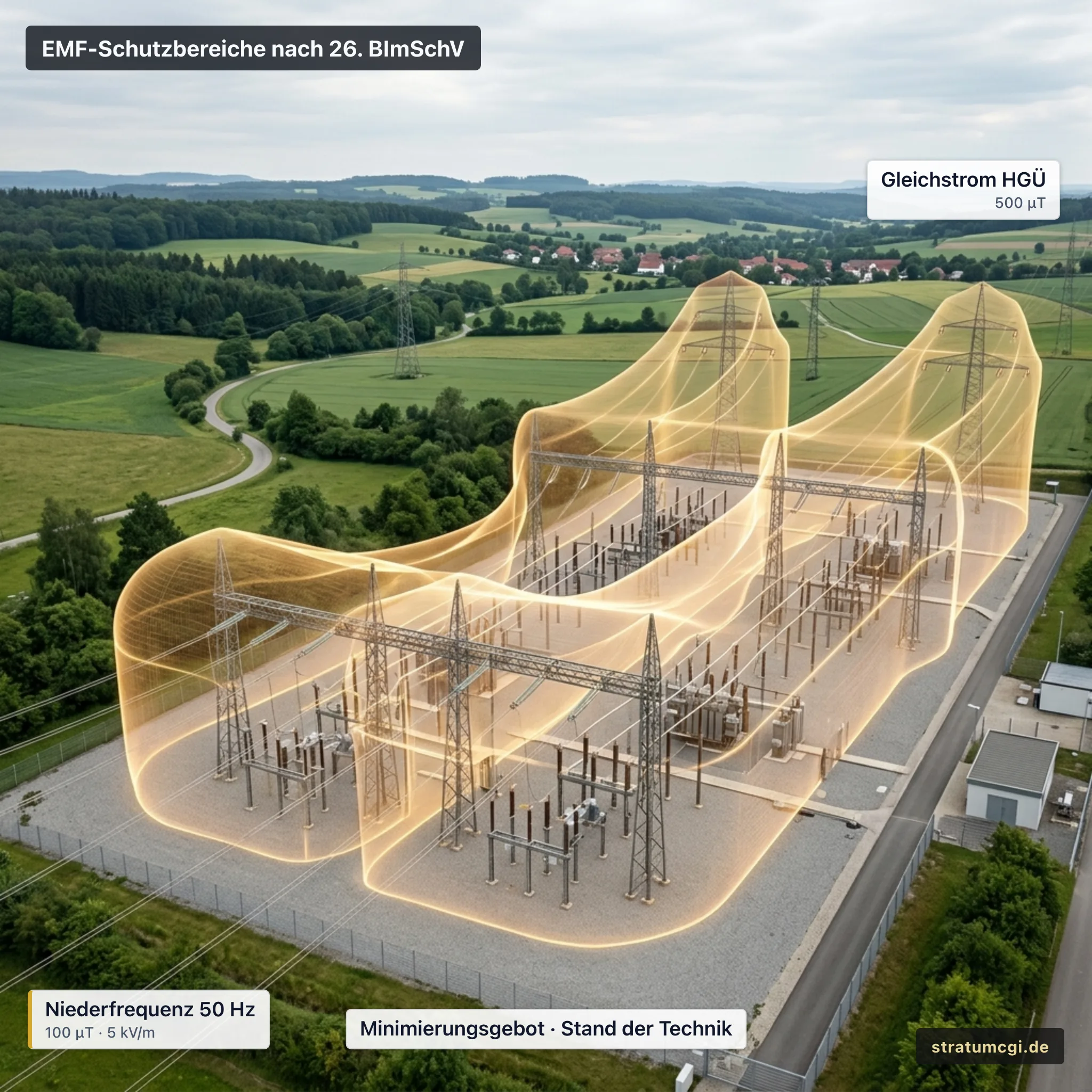

Technisches 3D-Diagramm der volumetrischen Hüllkurven elektromagnetischer Felder um ein Leitungsportal mit Mikrotesla-Abstandsmarken — Dreidimensionale Hüllkurven-Visualisierung der elektromagnetischen Feldstärken zur Einhaltung der Schutzzonen nach 26. BImSchV.

Volumetrische Darstellung der Feldgrenzwerte

Wir tragen die magnetische Flussdichte und die elektrische Feldstärke als farbige Hüllkurven um Transformatoren, Sammelschienen und Leitungsportale ab. Maßgeblich sind die Grenzwerte der 26. BImSchV:

Grenzwerte elektromagnetischer Felder nach 26. BImSchV
Anlagentyp	Magnetische Flussdichte	Elektrische Feldstärke
Niederfrequenz (50 Hz)	100 µT	5 kV/m
Gleichstrom (HGÜ)	500 µT	nicht maßgeblich

Zusätzlich gilt das Minimierungsgebot der 26. BImSchV: Felder sind nach dem Stand der Technik so gering wie möglich zu halten.

Schutzbereiche im Erörterungstermin sichtbar machen

Die volumetrischen Schutzzonen legen wir über das reale Gelände und die Wohnbebauung, sodass Anwohner und Behörde die eingehaltenen Sicherheitsabstände unmittelbar nachvollziehen. Wir treffen dabei ausschließlich Aussagen zu den geltenden Grenzwerten der 26. BImSchV, nicht zu gesundheitlichen Wirkungen.

Schallschutz im Umspannwerk sichern: 3D-Trafobrummen-Visualisierung nach TA Lärm

StratumCGI visualisiert die Ausbreitung des tieffrequenten Trafobrummens bei 100 Hertz und belegt die Wirkung von Schallschutzeinhausungen für die Immissionsprognose nach TA Lärm. Die allgemeine Systematik der TA Lärm und die Nachtrichtwerte für Wohngebiete vertieft unser Fachbeitrag zum Schallschutz nach TA Lärm; hier konzentrieren wir uns auf den anlagenspezifischen Brummton des Transformators.

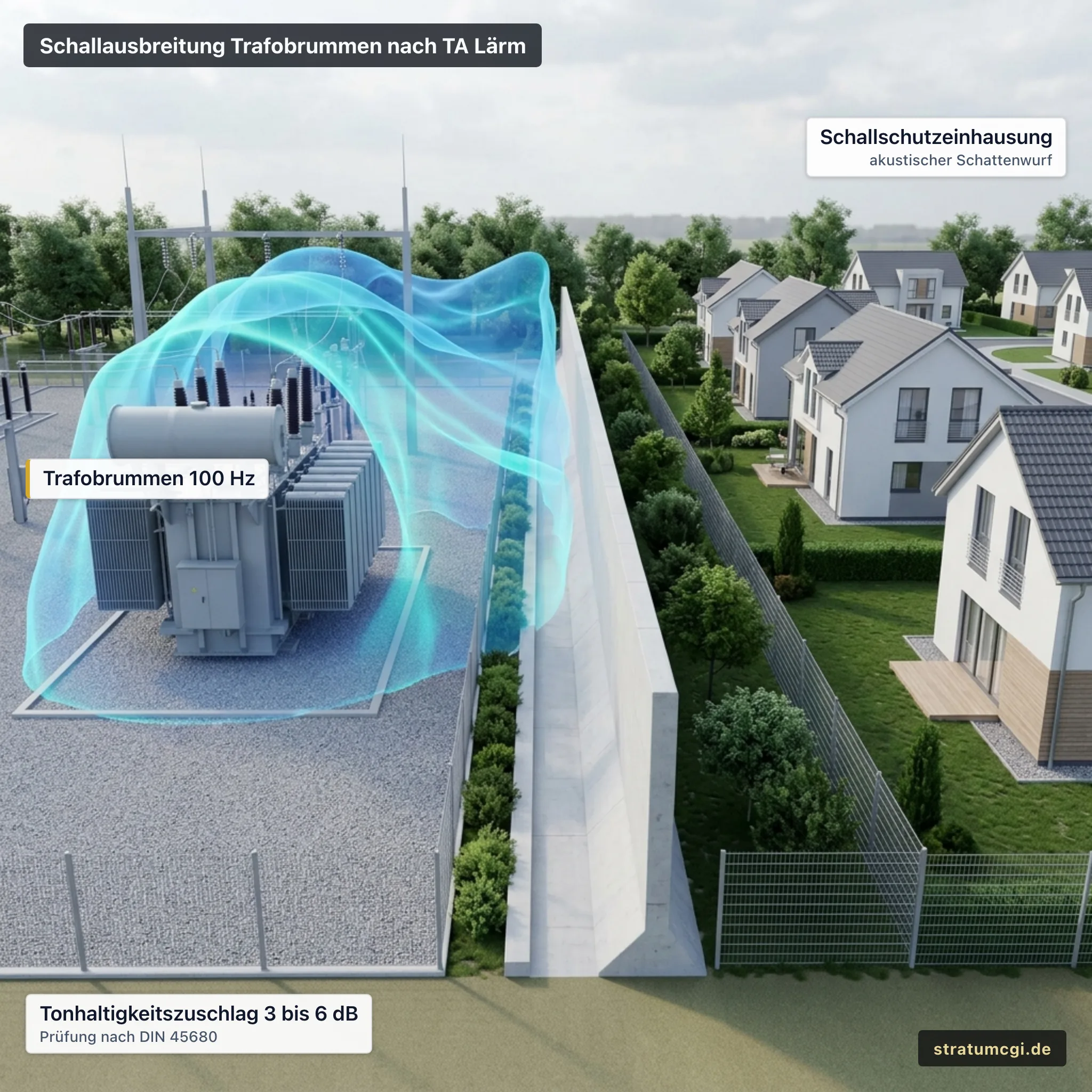

Farbcodierte 3D-Schallausbreitungs-Prognose des Trafobrummens mit akustischem Schattenwurf einer Schallschutzeinhausung — 3D-Schallausbreitungs-Simulation des tieffrequenten Trafobrummens mit akustischem Schattenwurf einer Schallschutzeinhausung nach TA Lärm.

Das tieffrequente Trafobrummen sichtbar machen

Der Transformator erzeugt durch Magnetostriktion einen tonhaltigen Brummton bei der doppelten Netzfrequenz von 100 Hertz. Die TA Lärm versieht diese Tonhaltigkeit mit einem Zuschlag von 3 bis 6 Dezibel, und bei tieffrequenten Anteilen greift die Prüfung nach DIN 45680. Genau diese Schallausbreitung bilden wir als farbcodierte 3D-Prognose ab.

Wirkung von Schallschutzhauben im 3D-Modell

Wir stellen Schallschutzeinhausungen, schwere Betonwände und Erdwälle im Modell dar und zeigen ihren akustischen Schattenwurf bis zur Grundstücksgrenze. So wird die Einhaltung der nächtlichen Richtwerte gegenüber der Immissionsschutzbehörde belegbar.

Sichtbarkeitsnachweis für Umspannanlagen: 3D-Sichtachsen-Prognose

StratumCGI erstellt den Sichtbarkeitsnachweis für Umspannanlagen, indem es die Bauwerke über ein digitales Geländemodell (DGM) legt und die tatsächlichen Sichtbeziehungen prüfbar macht. Die mathematische FGSV-Kamerakalibrierung und die allgemeine Sichtverschattungs-Methodik vertieft unser Fachbeitrag zum UVP-Sichtverschattungsnachweis; hier zeigen wir die Sichtbarkeit der anlagenspezifischen Baukörper.

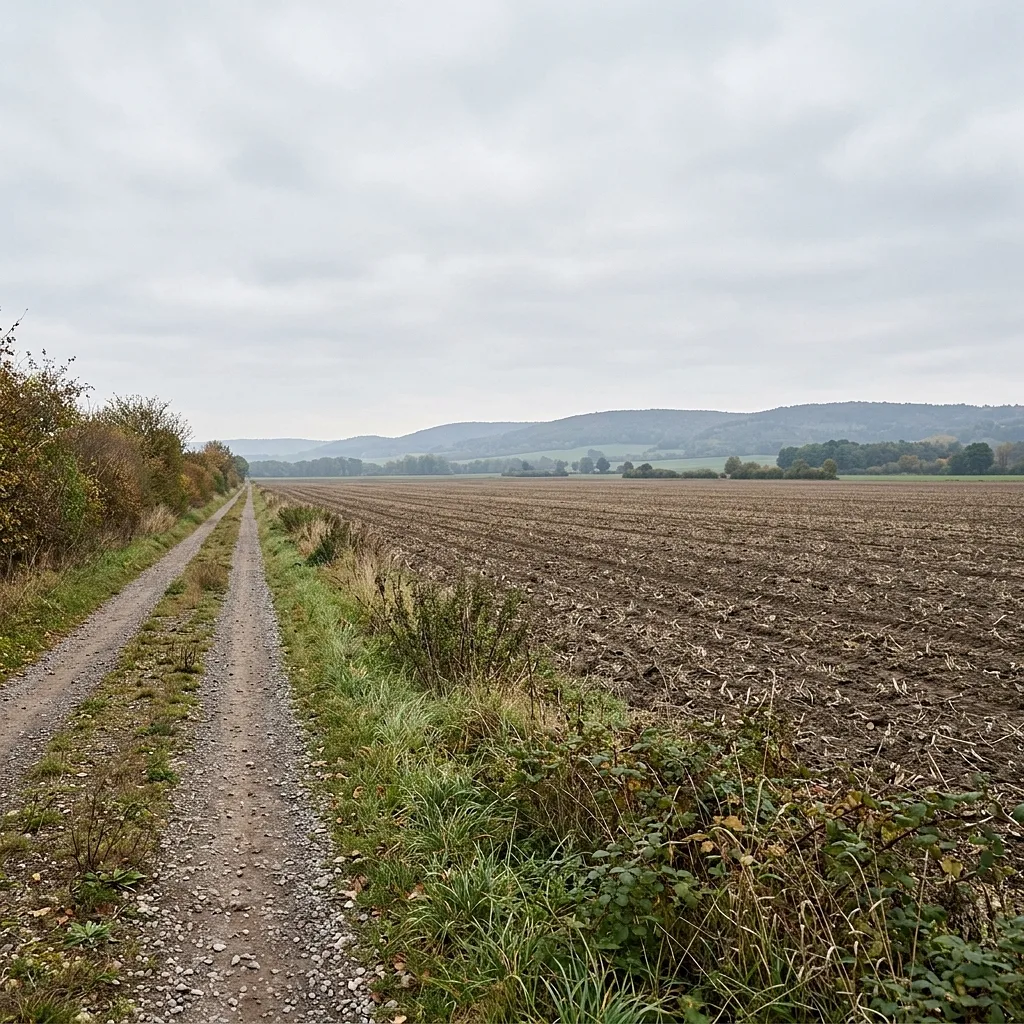

Ist-Zustand: unberührte ländliche Landschaft am künftigen Standort der Umspannanlage vor der 3D-Integration — Ist-Zustand · Sichtbeziehung am Standort vor der Errichtung der Umspannanlage.

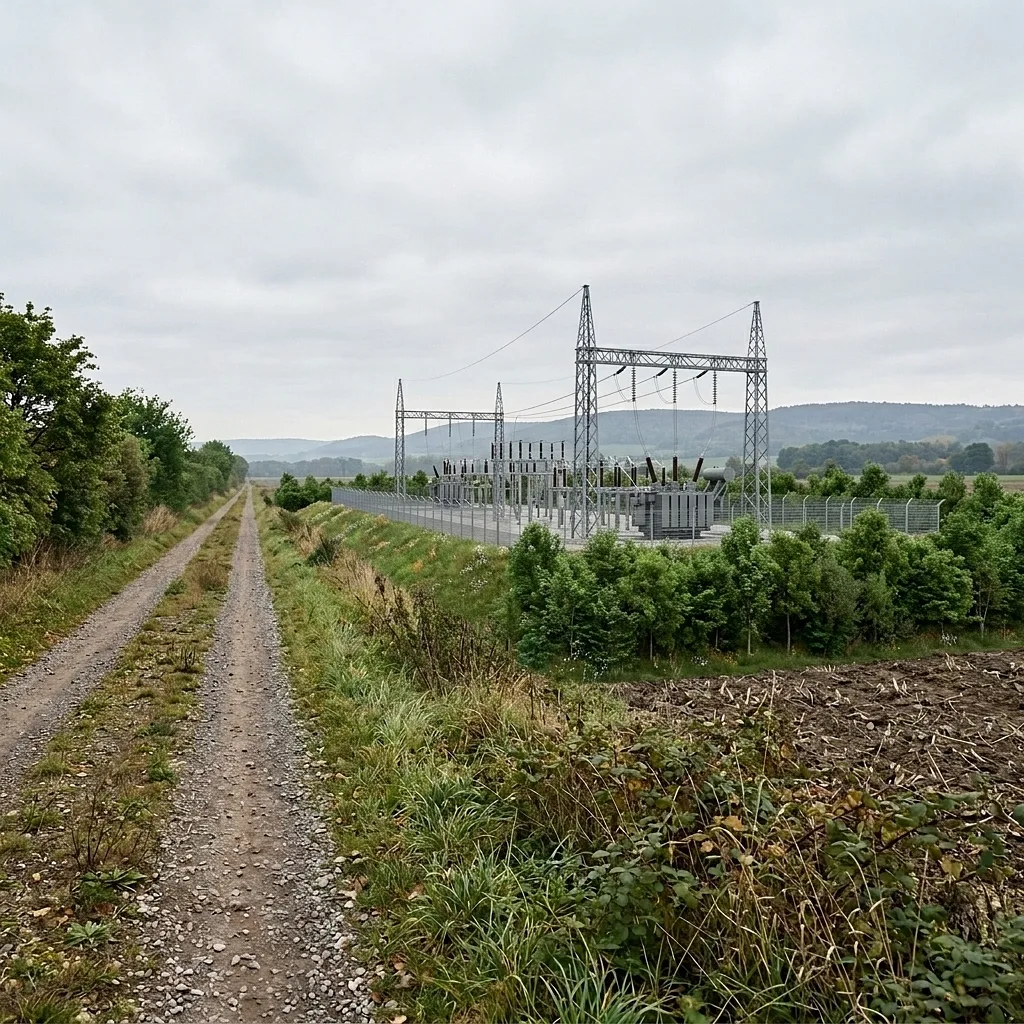

Soll-Zustand: visualisierte Umspannanlage mit Sichtschutzwall und Gehölzgürtel aus identischer Kameraposition — Soll-Zustand · Visualisierte Anlage mit Sichtschutzwall und Gehölz aus identischer Kameraposition.

Sichtbarkeitsprofile von Masten, Portalen und Konvertern

Über die Geodaten und Höhenprofile des digitalen Geländemodells berechnen wir, von welchen Wohnlagen die Gittermaste, Einspeiseportale und die hohen HGÜ-Konverter tatsächlich sichtbar sind. So unterscheiden wir reale Sichtbeziehungen von spekulativen Einwänden.

Vorher-Nachher-Nachweis für das UVP-Verfahren

Im Vorher-Nachher-Vergleich stellen wir den unberührten Ist-Zustand und die visualisierte Anlage mit Sichtschutzwall und Gehölz gegenüber. Dieser nachprüfbare Vergleich dient Gutachtern und Bürgern im Verfahren der Umweltverträglichkeitsprüfung.

AIS- vs. GIS-Schaltanlagen: Flächenbedarf im 3D-Entwurf nachweisen

StratumCGI stellt den Flächenbedarf luftisolierter (AIS) und gasisolierter (GIS) Schaltanlagen im 3D-Vergleich gegenüber und belegt die Platzersparnis für enge oder städtische Grundstücke.

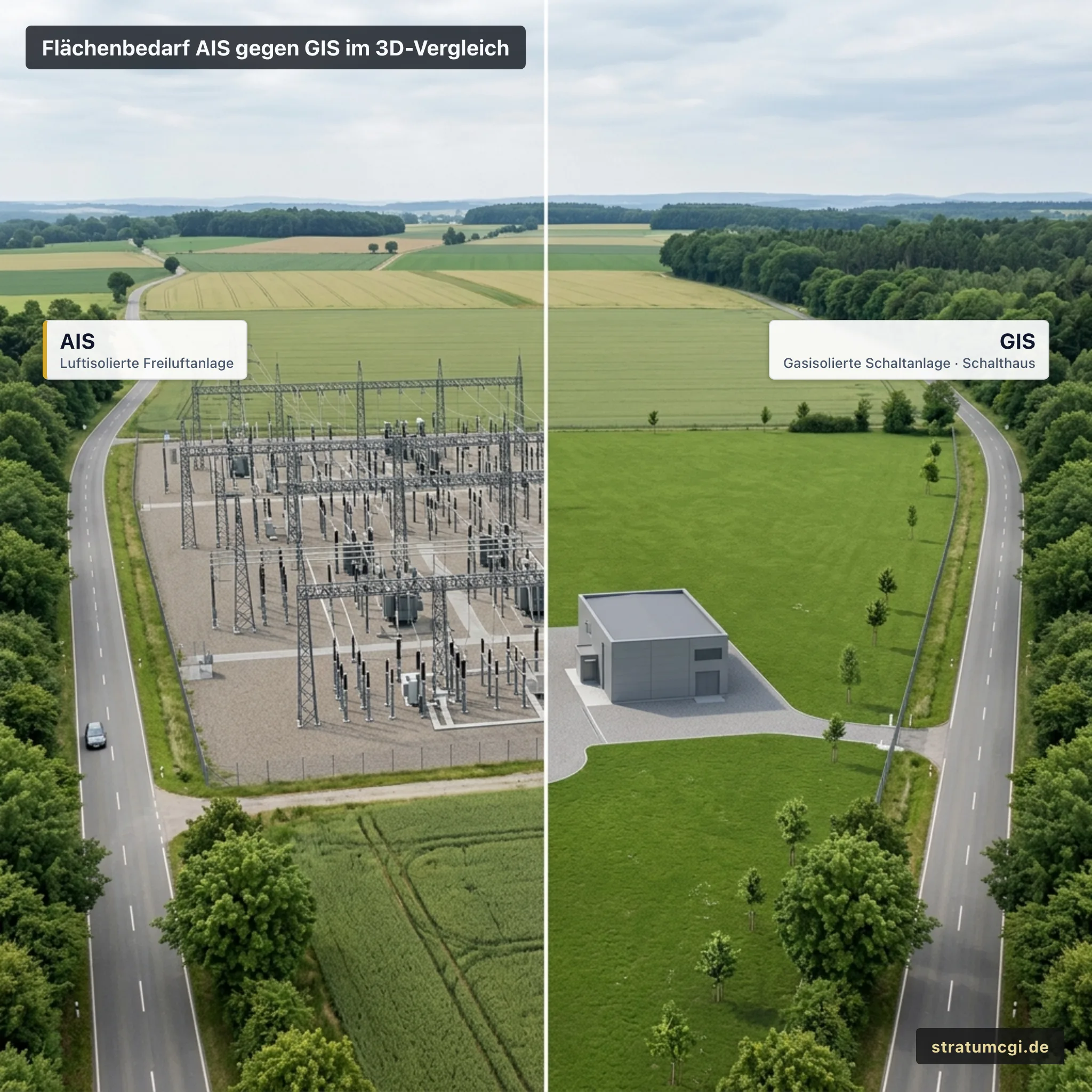

Dreidimensionaler Flächen- und Volumenvergleich zwischen einer Freiluft-Schaltanlage AIS und einer kompakten gasisolierten GIS-Schaltanlage — Dreidimensionaler Flächen- und Volumenvergleich zwischen einer Freiluft-Schaltanlage (AIS) und einer platzsparenden, gasisolierten Schaltanlage (GIS).

Flächen- und Volumenvergleich AIS gegen GIS

Die luftisolierte Schaltanlage (AIS) benötigt als Freiluftanlage mit offenen Schaltfeldern, Sammelschienen und Trennschaltern viel Grundfläche. Die gasisolierte Schaltanlage (GIS) kapselt dieselben Funktionen mit SF6-Gas als Isoliermedium kompakt in einem Schalthaus.

Vergleich luftisolierte (AIS) und gasisolierte (GIS) Schaltanlage
Merkmal	AIS (luftisoliert)	GIS (gasisoliert)
Bauform	Freiluftanlage mit offenen Schaltfeldern	gekapseltes Schalthaus
Flächenbedarf	hoch	deutlich reduziert
Geeigneter Standort	großzügige Grundstücke	enge, städtische oder Brownfield-Lagen

GIS-Schalthaus für beengte Standorte

Auf engen, städtischen oder Brownfield-Grundstücken belegen wir mit dem 3D-Volumenmodell, dass sich die Anlage in das gekapselte GIS-Schalthaus integrieren lässt, und liefern dem kommunalen Planungsausschuss die visuelle Begründung für das platzsparende Konzept.

Geschäftsführer zur Umspannwerk-Visualisierung im Genehmigungsverfahren

StratumCGI sichert die Argumentation im Genehmigungsverfahren mit einer nachprüfbaren Visualisierung ab, der Gründer erläutert die Projektlogik hinter Ist-Zustand und Soll-Zustand.

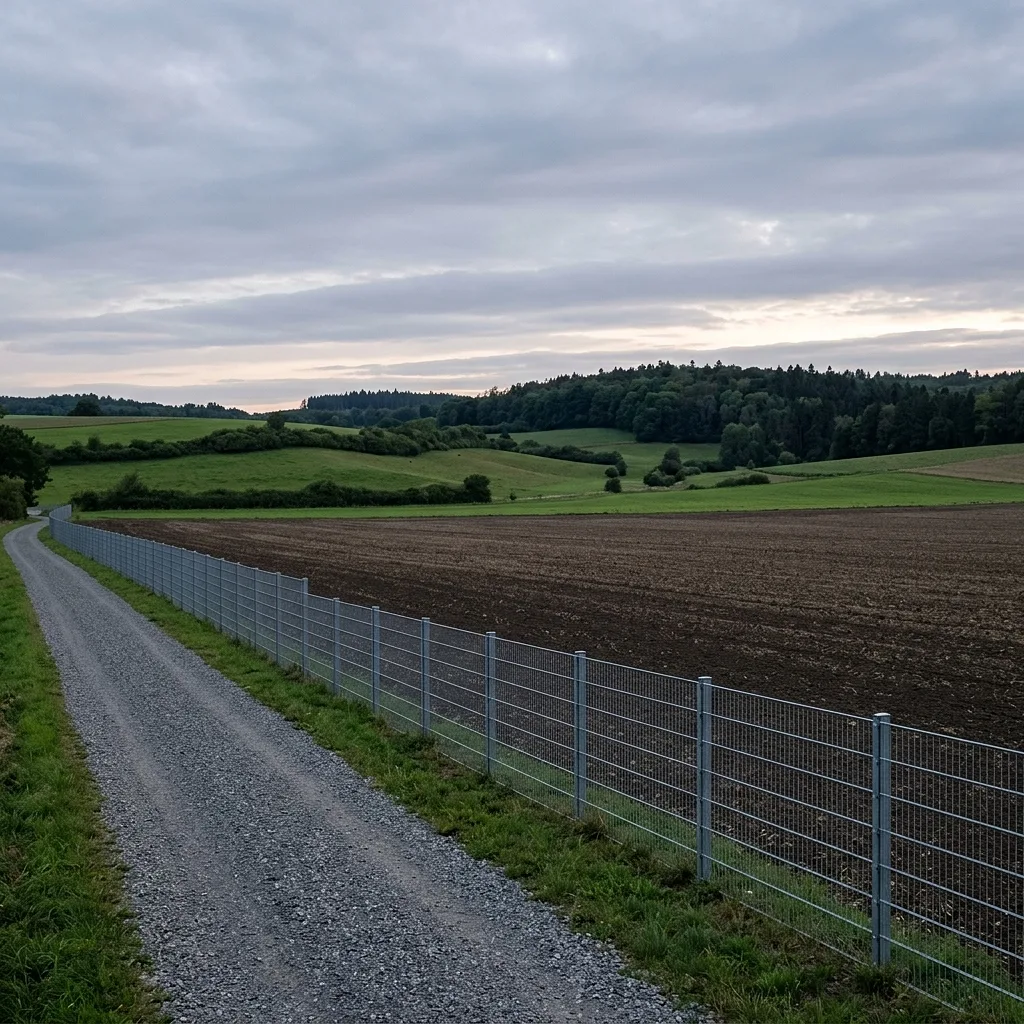

Landschaftlicher Ist-Zustand des Standorts vor der 3D-Integration des Umspannwerks — Ist-Zustand · Fotografische Bestandsaufnahme vor der 3D-Integration

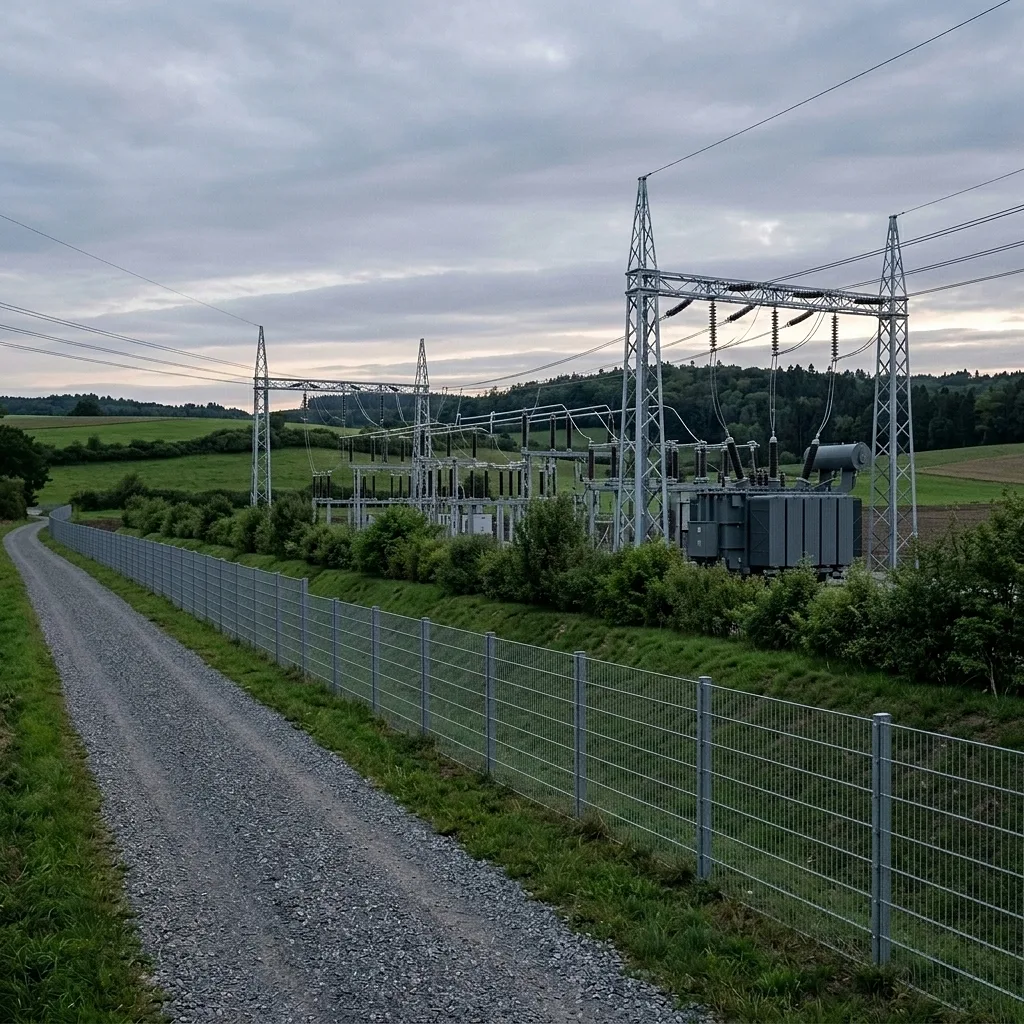

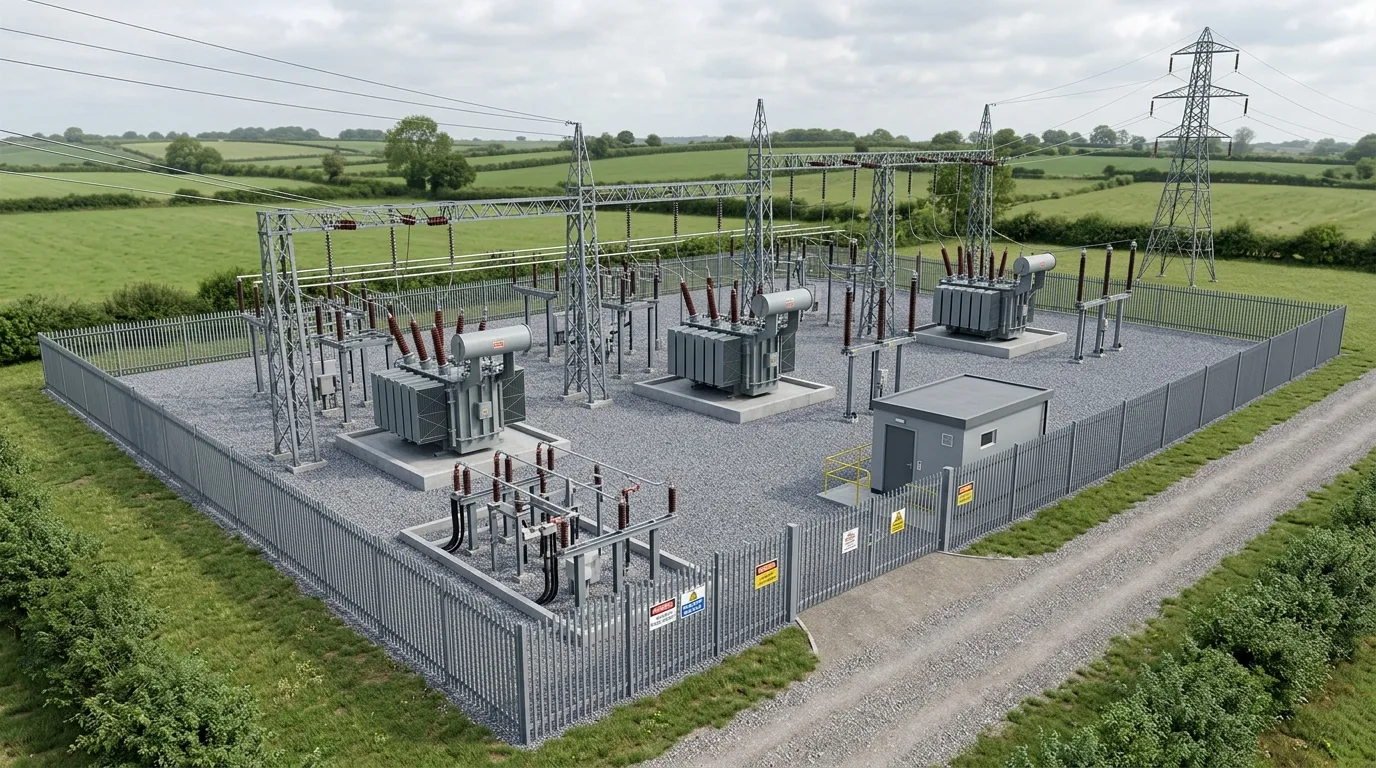

Fotorealistische 3D-Photomontage des Umspannwerks nach nahtloser Einbettung in die Landschaft — Soll-Zustand · Visualisiertes Umspannwerk nach nahtloser 3D-Einbettung

Projekt-Interview

George Nicola

Gründer und Geschäftsführer, StratumCGI

Welche zentrale Herausforderung musste die Umspannwerk-Visualisierung im Projekt lösen?

Die größte Hürde war die landschaftliche Akzeptanz. Bei Projekten der kritischen Netzinfrastruktur gibt es oft starke Vorbehalte aus der Bevölkerung bezüglich der optischen Dominanz in der freien Landschaft. Unsere Aufgabe war es, auf Basis der FGSV-Richtlinien eine physikalisch korrekte, nachprüfbare Sichtsimulation zu erstellen, die sowohl den Ist-Zustand als auch den Soll-Zustand exakt abbildet.

Wie stellen Sie die technische Präzision der elektrotechnischen Anlagen im 3D-Modell sicher?

Wir arbeiten als digitaler BIM-Dienstleister direkt mit den hochpräzisen CAD- und BIM-Konstruktionsdaten der Hersteller. Jede Kühlschlange am Großtransformator, jeder Isolator an der Sammelschiene und jede Zaunkomponente wird exakt maßstabsgetreu nachgebaut. Es gibt keine künstliche Übertreibung, aber auch kein Weglassen von Details. Genau diese Ehrlichkeit schafft Vertrauen bei Gutachtern und Genehmigungsbehörden.

Wie hilft die Visualisierung konkret im Genehmigungsverfahren?

Ein klares, verständliches Bild versachlicht die Debatte. Wenn Bürger und Träger öffentlicher Belange in einer transparenten Visualisierung sehen, wie sich die geplante Anlage durch einen geschickt platzierten Sichtschutzwall und standortgerechte Gehölze in die Topographie einfügt, verlagert sich die Diskussion von diffusen Ängsten auf sachliche Argumente. Das verkürzt die Einspruchsphasen im Planfeststellungsverfahren erfahrungsgemäß deutlich.

Häufige Fragen zur Umspannwerk-Genehmigung: Lärmschutz, EMF und Befahrbarkeit visuell belegen

Diese Fragen klären Entwickler und Genehmigungsbehörden, bevor sie eine Umspannwerk-Visualisierung beauftragen.

Maßgebliche Grenz- und Richtwerte für die Umspannwerk-Genehmigung
Schutzgut	Maßgeblicher Wert	Rechtsgrundlage
Magnetische Flussdichte (50 Hz)	100 µT	26. BImSchV
Elektrische Feldstärke (50 Hz)	5 kV/m	26. BImSchV
Trafobrummen-Tonhaltigkeit	Zuschlag 3 bis 6 dB bei 100 Hz	TA Lärm / DIN 45680

Wie groß muss der Abstand zu einem Umspannwerk sein?

Der maßgebliche Abstand ergibt sich aus den Grenzwerten der 26. BImSchV für elektromagnetische Felder und den Immissionsrichtwerten der TA Lärm, nicht aus einer pauschalen Meterzahl. Im 3D-Modell stellen wir die jeweiligen Schutzabstände zur Wohnbebauung maßstabsgenau dar.

Welche Strahlung geht von einem Umspannwerk aus?

Umspannwerke erzeugen niederfrequente elektromagnetische Felder. Für 50-Hertz-Anlagen begrenzt die 26. BImSchV die magnetische Flussdichte auf 100 Mikrotesla und die elektrische Feldstärke auf 5 Kilovolt pro Meter. Diese Schutzbereiche machen wir als volumetrische Hüllkurven sichtbar.

Wie laut ist ein Umspannwerk nachts?

Hauptquelle ist das tieffrequente Trafobrummen bei 100 Hertz. Die TA Lärm bewertet diesen tonhaltigen Ton mit einem Zuschlag von 3 bis 6 Dezibel; die nächtliche Einhaltung weisen wir über eine 3D-Schallausbreitungs-Prognose mit Schallschutzeinhausung nach.

Ab wann braucht ein Umspannwerk eine Planfeststellung?

Ein Planfeststellungsverfahren wird vor allem bei HGÜ-Konverterstationen und Vorhaben des Bundesbedarfsplans relevant, während viele Umspannanlagen über das Baurecht und das Bundes-Immissionsschutzgesetz zugelassen werden. Welche Unterlagen Ihr Verfahren verlangt, klären wir im Erstgespräch.

Was ist der Unterschied zwischen AIS und GIS Schaltanlagen?

Eine luftisolierte Schaltanlage (AIS) steht im Freien und benötigt viel Fläche, eine gasisolierte Schaltanlage (GIS) ist mit SF6-Gas gekapselt und passt kompakt in ein Schalthaus. Den Flächenvorteil belegen wir im 3D-Vergleich für die B-Plan-Genehmigung.

Wie StratumCGI CAD- und BIM-Daten in FGSV-prüfbare Sichtsimulationen übersetzt

StratumCGI erstellt ein geometrisch exaktes Abbild der realen Planung statt eines dekorativen Bildes und sichert so die Gültigkeit der Bilder über den gesamten Planungsverlauf.

Stufe 1: Integration der Ingenieurdaten

Wir verarbeiten Ihre CAD-Lagepläne, BIM-Modelle der elektrotechnischen Ausrüstung sowie die Höhenprofile des Geländevermessers. Jedes Portal und jede Sammelschiene wird exakt an der geplanten geographischen Position im 3D-Modell verankert.

Stufe 2: FGSV-konforme Kamerakalibrierung

Für die Fotomontagen werden die Standorte der realen Fotoaufnahmen millimetergenau eingemessen. Brennweite, Sensorgröße, Neigungswinkel und atmosphärische Bedingungen der realen Kamera werden exakt auf die virtuelle 3D-Kamera übertragen, um eine verzerrungsfreie Überlagerung zu garantieren.

Stufe 3: Vegetations- und Materialsimulation

Die geplante Bepflanzung der Ausgleichsflächen wird mit physikalisch korrekten Pflanzenmodellen in verschiedenen Wachstumsstadien simuliert. Sicherheitszäune, Betonstrukturen und verzinkter Stahl erhalten fotorealistische Materialeigenschaften für eine stimmige Lichtbrechung.

Projektablauf der Umspannwerk-Visualisierung von der Datenprüfung bis zur Behördenfreigabe

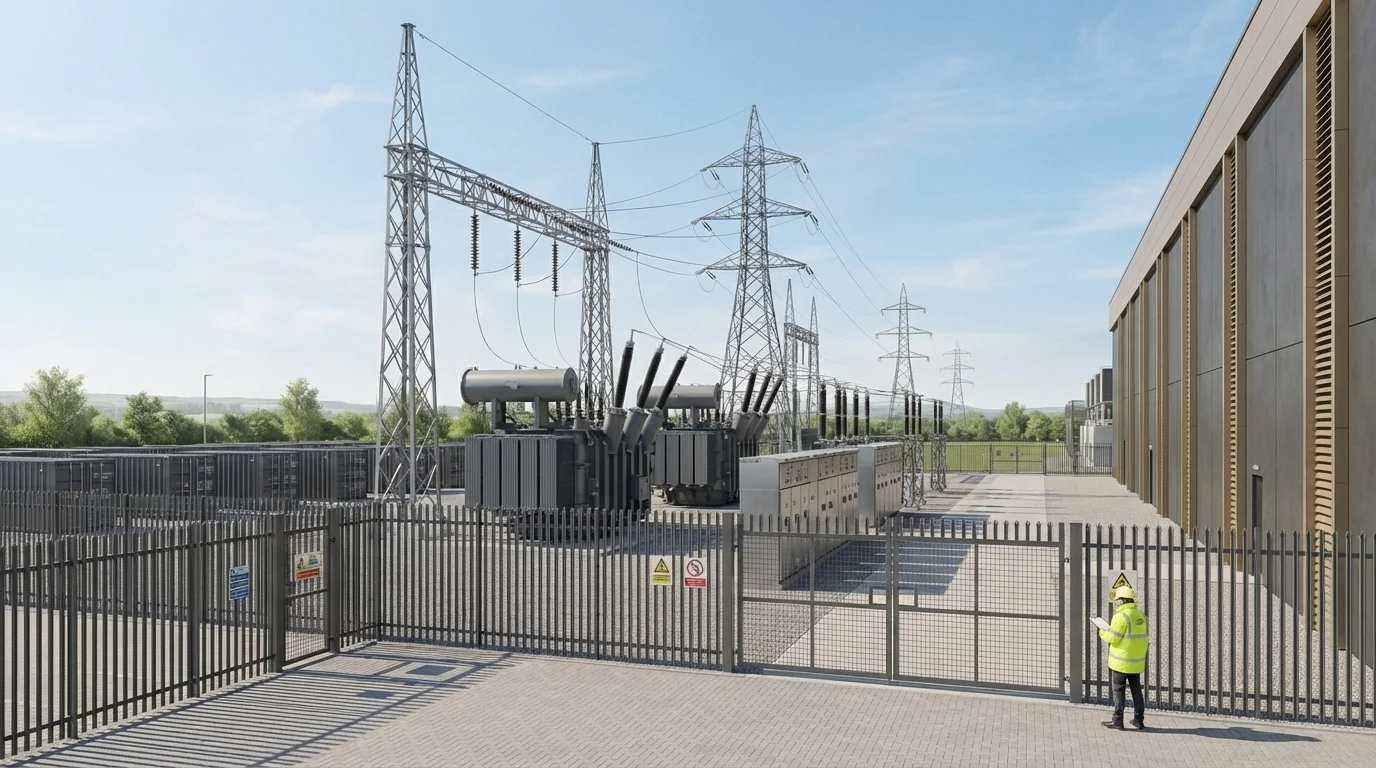

Dämmerungsaufnahme eines modernen Hochspannungsportals mit Anbindung an das Freileitungsnetz — Umspannwerk-Visualisierung · Hochspannungsportal bei Dämmerung · StratumCGI

Projektablauf der Umspannwerk-Visualisierung
Stufe 1	Datenprüfung: Sichtung und Aufbereitung von CAD-, BIM- und Geländemodell-Daten sowie Festlegung der FGSV-Kameraachsen.
Stufe 2	3D-Grundmodellierung: Maßstabsgetreuer Aufbau von Transformatoren, Freiluftfeldern, Betriebsgebäuden und Perimeterschutzeinrichtungen.
Stufe 3	Sichtsimulation: Durchführung der Fotoaufnahmen vor Ort, präzise Kamerakalibrierung und nahtlose Einpassung der 3D-Geometrie in den Ist-Zustand.
Stufe 4	Umwelt- und Vegetationsdarstellung: Integration von Sichtschutzwällen, Ausgleichsflächen und Pflanzungsabschnitten nach landschaftspflegerischem Begleitplan.
Stufe 5	Behörden- und Bürger-Freigabe: Hochauflösender Export der Planungsbilder für das Planfeststellungsverfahren, den Bürgerdialog und Online-Konsultationen.

Projektanfrage

Umspannwerk-Visualisierung beauftragen: FGSV-Fotomontagen, Sichtbarkeitsnachweis und Perimeterschutz

StratumCGI erstellt Planungsbilder, FGSV-Fotomontagen, Augenhöhe-Sichtprüfungen, Luftbilder und Perimeterschutzanalysen für Umspannwerke, Trassen und Batteriespeicher. Grundlage können CAD, BIM-Lagepläne, Fassadenzeichnungen, Begleitpläne oder topographische Skizzen sein.
