Fachbeitrag · Umweltrecht & 3D-Simulation
UVP-Sichtverschattung und 3D-Nachweis im landschaftspflegerischen Begleitplan
Die rechtssichere Einpassung großer Industrieanlagen erfordert präzise Analysen der Sichtverschattung und des Sichtschattens. StratumCGI erstellt hochgenaue 3D-Simulationen und geodätisch korrekte Kamera-Einpassungen auf Basis digitaler Geländemodelle (DGM). Dies sichert Projektentwicklern die Genehmigungsfähigkeit vor Behörden und Naturschutzorganen.
- Zielgruppe
- Projektentwickler für Industriebauten, Generalplaner, Umweltplanungsbüros, Kommunen.
- Lesezeit
- Etwa 8 bis 10 Minuten plus technische Richtwert-Checklisten.
- Rechtsstand
- UVPG (Gesetz über die Umweltverträglichkeitsprüfung), BNatSchG Eingriffsregelung.
Rechtliche Grundlagen der Sichtachsenanalyse nach UVP-Richtlinien
Die rechtssichere Durchführung einer Landschaftsbildanalyse erfordert unumstößliche Kriterien bei der visuellen Nachweisführung. Bei landschaftlich oder kulturell bedeutsamen Standorten müssen Vorhabenträger präzise belegen, ob ein geplantes Vorhaben sensible Sichtachsen stört oder historisch wertvolle Baudenkmäler optisch verdeckt. Der Übergang von einfachen Fabrikgebäuden hin zu komplexen, großflächigen Industriearealen erfordert daher eine frühzeitige Koordination mit Fachdisziplinen wie der Windpark- und Windkraft-Visualisierung, um die kumulativen Auswirkungen verschiedener Bauformen auf das Landschaftsbild verlässlich zu ermitteln.
Optische Sichtverschattung und Beeinträchtigung des Landschaftsbildes bewerten
Die optische Sichtverschattung, auch Sichtverdeckung genannt, beschreibt die Beeinträchtigung des Landschaftsbildes durch künstliche Barrieren. In der Umweltverträglichkeitsstudie (UVS) wird untersucht, wie stark das Bauwerk durch seine vertikale Ausdehnung markante landschaftliche Strukturen überlagert.
Durch die Ingestierung technischer Planungsdaten lässt sich dieser Verdeckungsbereich präzise geometrisch bestimmen. Wir simulieren die realen Sichtbarkeitswinkel aus definierten Standpunkten, um nachzuweisen, dass keine unverhältnismäßigen Sichtbarrieren entstehen und der Eingriff durch geeignete Maßnahmen verträglich gestaltet wird.
Landschaftspflegerischer Begleitplan und naturschutzrechtliche Eingriffsregelung
Im landschaftspflegerischen Begleitplan (LBP) wird die gesetzliche Eingriffsregelung detailliert ausgearbeitet. Hierzu zählen Vermeidungs- und Minderungsmaßnahmen, wie das Anpflanzen standortheimischer Gehölze zur optischen Abschirmung oder die farbliche Anpassung der Fassadenelemente.
Mit Hilfe unserer 3D-Visualisierungen lässt sich die Wirksamkeit dieser LBP-Mitigationsmaßnahmen zu unterschiedlichen Jahreszeiten und Wuchsphasen (z. B. nach 5 bis 10 Jahren) präzise darstellen. Dies liefert den Naturschutzbehörden einen transparenten und mathematisch überprüfbaren Beleg für die LBP-Fachplanung.
Zulassungs-Checkliste für den LBP-Nachweis
Für eine erfolgreiche Einreichung der landschaftspflegerischen Begleitplanung müssen folgende visuelle Nachweise erbracht werden:

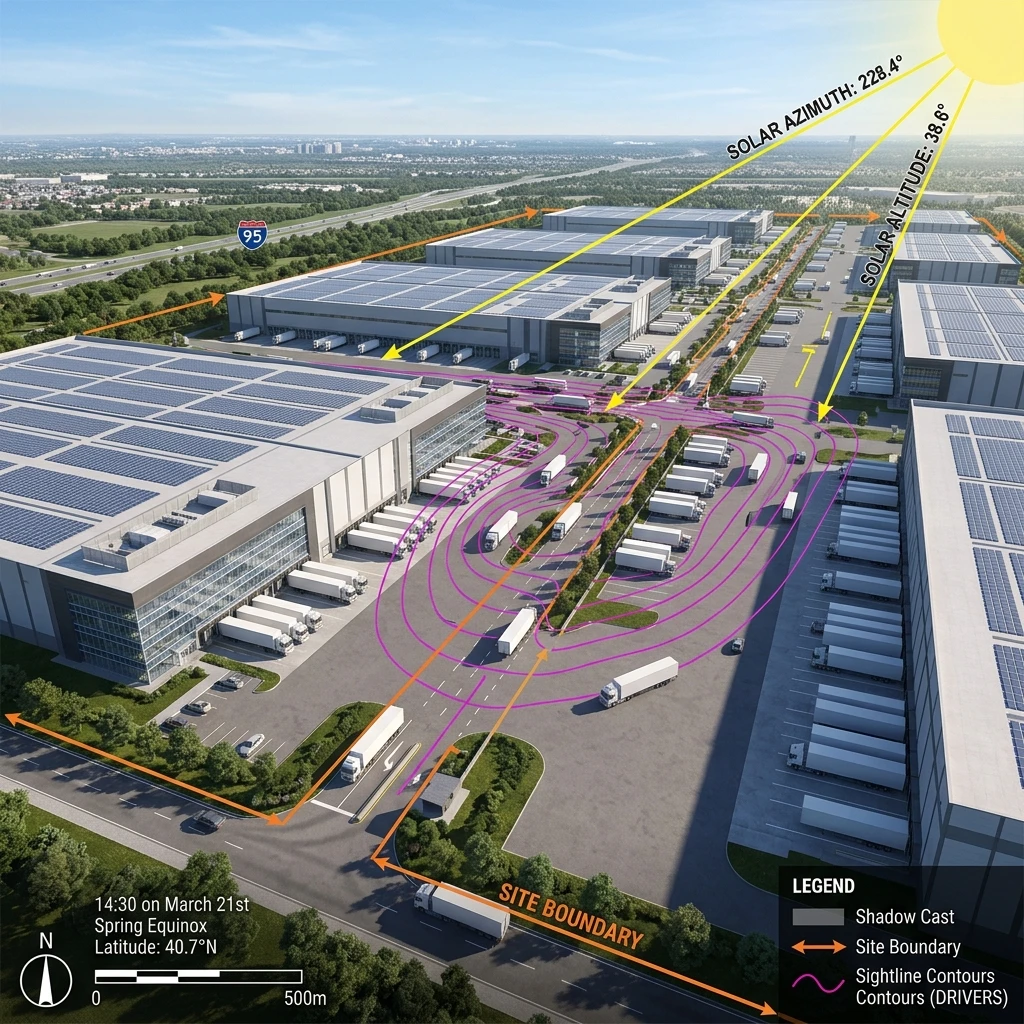

Technische 3D-Modellierung von Sichtschatten und Geländeprofilen
Die geometrische Konstruktion präziser Sichtschatten basiert auf der verlustfreien Ingestion digitaler Geländemodelle. Erst durch die exakte Verknüpfung geodätischer Geländedaten mit den CAD-Entwürfen des Bauwerks entsteht eine rechtskräftige Simulationsumgebung, die jeglichem behördlichen Prüfverfahren standhält.

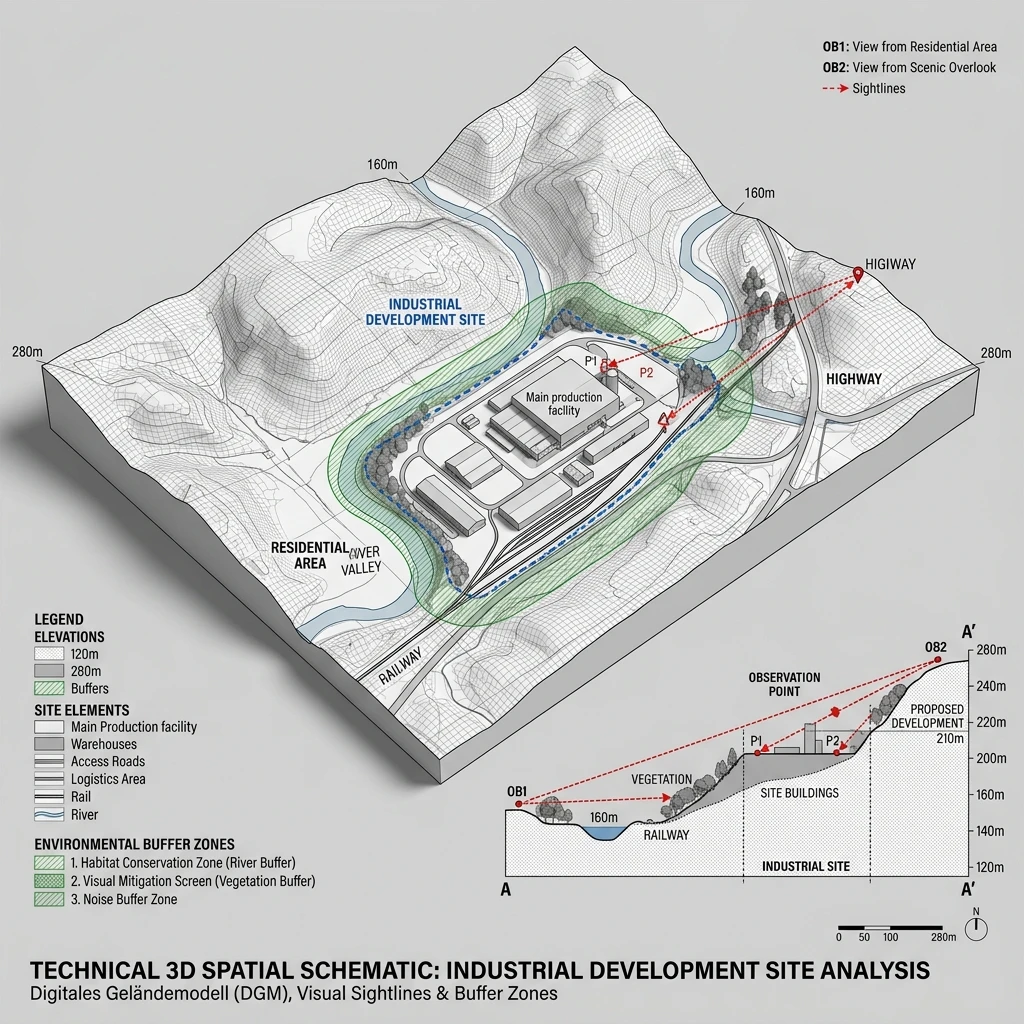

Digitales Geländemodell (DGM) und Passpunkt-Abgleich im Arealmodell
Das digitale Geländemodell (DGM) stellt die mathematische Grundlage der Geländeoberfläche dar. Wir importieren amtliche Höhendaten im DGM-Format (z. B. XYZ-Gitter oder ASCII-Raster), um die Topografie im Arealmodell zentimetergenau abzubilden.
Über einen geodätischen Passpunkt-Abgleich (Koordinaten-Matching) wird das geplante Bauvorhaben exakt im Raum verankert. Dadurch lassen sich natürliche Höhenbarrieren, Senken und Hügelkuppen physikalisch korrekt in die Sichtschatten-Berechnung einbeziehen. Dies beweist, wie großflächige Module in das Geländeprofil eingepasst werden können, ähnlich wie das bei einer komplexen Solarpark Visualisierung im ländlichen Raum geschieht.

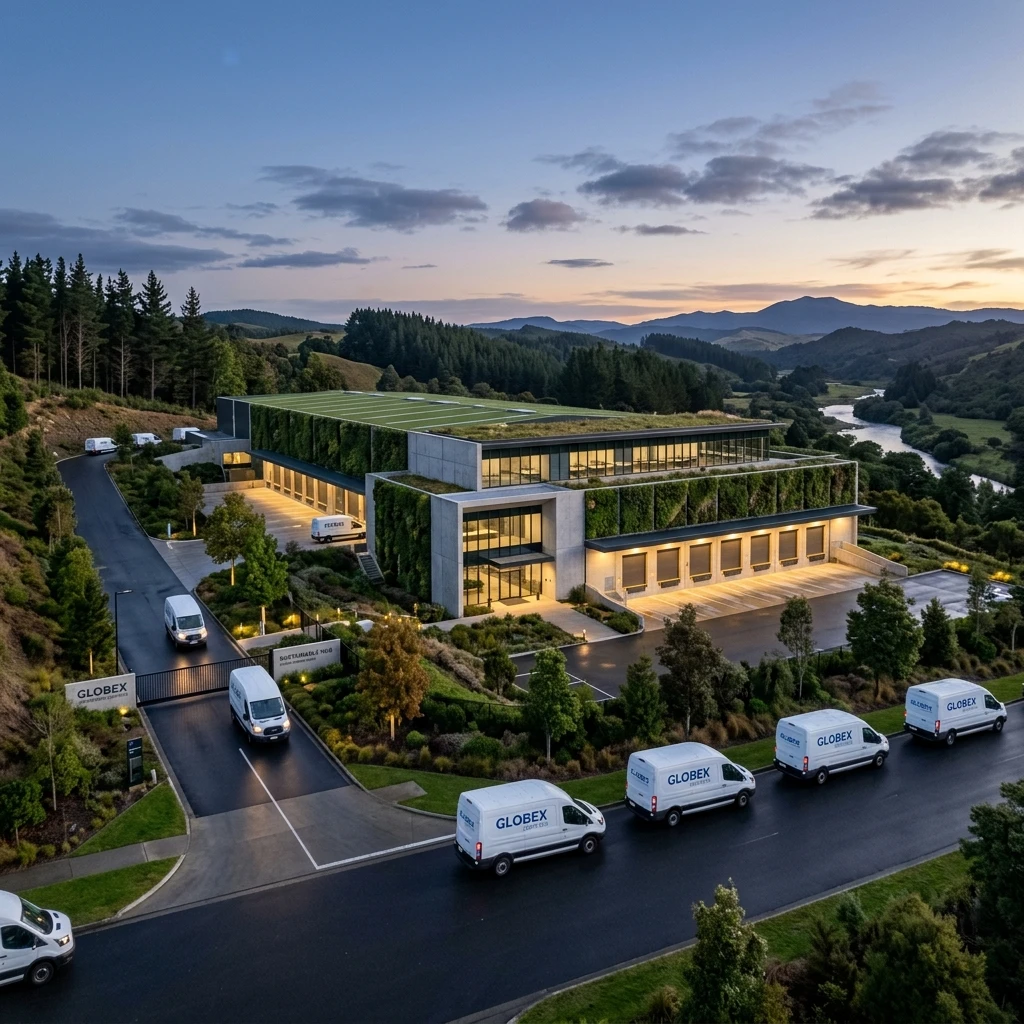

Sichtbarkeitsanalysen und Kamera-Einpassungen nach FGSV-Vorgaben
Um eine verifizierte Fotomontage für das UVP-Verfahren zu erstellen, müssen die Kamera-Einpassungen den strengen FGSV-Richtlinien entsprechen. Dies erfordert eine exakte Erfassung der Kamera-Standortkoordinaten, der Sensorgröße und der Objektivbrennweite.
Durch das Einmessen von mindestens 5 bis 6 geodätisch vermessenen Passpunkten auf den Drohnen- oder Mastbildern wird die virtuelle Kamera mathematisch mit der realen Perspektive zur Deckung gebracht. Eventuelle Linsenverzerrungen werden digital eliminiert, um eine absolut fehlerfreie räumliche Überlagerung von Foto und 3D-Modell nachzuweisen.
Technische Parameter zur DGM-Ingestion
Für eine auditsichere Verarbeitung der Geländemodelle setzen wir folgende technische Standards um:
- → Gitterkomplexität: Verarbeitung hochauflösender DGM1- oder DGM5-Datensätze zur originalgetreuen Abbildung kleinster Geländeunebenheiten.
- → Passpunktgenauigkeit: Koordinaten-Matching mit einer Toleranzschwelle von weniger als 5 bis 10 Zentimetern im Raum.
- → Brennweitenabgleich: Exakte Kalibrierung der virtuellen Optik (z. B. 24, 35 oder 50 Millimeter Festbrennweite) entsprechend den Aufnahmedaten.
- → Krümmungs- und Refraktionskorrektur: Berücksichtigung der Erdkrümmung bei Sichtachsen-Berechnungen von über 500 bis 1000 Metern Reichweite.
Kalkulationsbasis für 3D-Sichtschatten- und UVP-Visualisierungen
Die Kalkulationsbasis für visuelle UVP-Nachweise bemisst sich nach der Anzahl der geodätischen Standpunkte und der Weitläufigkeit der Sichtachsen. Da jedes Genehmigungsverfahren individuelle geografische und bauplanungsrechtliche Hürden aufweist, passen wir unsere B2B-Angebote exakt an die geforderte Detailtiefe der Umweltverträglichkeitsprüfung an.
Standpunkt-Anzahl, Geländekomplexität und Sichtachsen bewerten
Der Gesamtaufwand wird primär durch die Anzahl der geforderten Kamera-Standpunkte bestimmt. Jeder Blickwinkel erfordert eine separate FGSV-konforme Kamera-Einpassung und eine präzise Anpassung des Arealmodells an die lokale Bepflanzung der jeweiligen Blickachse.
Auch die Ausdehnung des Geländes beeinflusst die Kalkulation. Müssen weitreichende Sichtachsen über 2 bis 3 Kilometer modelliert werden, erfordert dies den Aufbau eines detaillierten virtuellen Landschaftsmodells mit Waldstrukturen, Nachbarbebauungen und Straßennetzwerken, um eine realistische Tiefenwirkung zu garantieren.
CAD-Modellbereitstellung und Nutzungsrechte für öffentliche Erörterungstermine
Eine zügige Bereitstellung Ihrer 3D-Gebäudedaten und LBP-Vorentwürfe optimiert den Projektablauf. Wir arbeiten mit allen gängigen CAD- und BIM-Formaten und fügen diese nahtlos in das Geländemodell ein.
Die vertraglichen Nutzungsrechte werden für B2B-Kunden vollumfänglich und ohne zeitliche Begrenzung erteilt. Dies beinhaltet die Nutzung in öffentlichen Erörterungsverfahren, behördlichen UVP-Berichten, Bürgerinformations-Broschüren und bei kommunalen Präsentationen vor Ort.
Kostenparameter-Tabelle für UVP-Visualisierungsnachweise
Übersicht der wesentlichen Einflussfaktoren auf das Projektbudget von Sichtbarkeitsnachweisen:
Spezifikationsmatrix · Kalkulationsbasis & Aufwandskriterien
| Kamera-Standpunkte | FGSV-konforme Fotoeinpassung und Abgleich je Kameraposition (Boden, Mast oder Drohne). |
|---|---|
| DGM-Geländegröße | Ingestion und Bereinigung der amtlichen DGM-Höhendaten je Hektar Arealfläche. |
| Landschafts-Modellierung | Volumetrische Bepflanzung und Darstellung der realen Sichtbarrieren im Umfeld. |
| LBP-Maßnahmen | Dreidimensionale Einplanung und Wuchssimulation von Ausgleichsmaßnahmen. |
| Gremienlizenzierung | Uneingeschränkte Präsentationsrechte für öffentliche Anhörungen und Bürgerdialoge. |
| NDA-Datensicherheit | Verschlüsselte Datenverwahrung auf geschützten Servern während der Projektlaufzeit. |
Technisches Interview zur rechtssicheren Sichtachsen-Simulation
Im Gespräch erörtert George Nicola, wie StratumCGI die mathematische Wahrheit im Arealmodell vor jeder ästhetischen Optimierung schützt. Der Fokus liegt hierbei auf der verlässlichen Verknüpfung von Geodaten und Fotomontagen.
George Nicola über Sichtschatten, DGM-Koordinaten und Bürgerversammlungen
StratumCGI: Herr Nicola, warum reicht eine einfache, optisch ansprechende 3D-Skizze bei einer Umweltverträglichkeitsprüfung nicht aus?
George Nicola: Weil es bei einer UVP um rechtliche Belastbarkeit geht. Wenn eine Bürgerinitiative oder ein Umweltverband ein Gutachten anzweifelt, ist das gesamte Projekt gefährdet. Eine bloße Skizze hält keiner juristischen Prüfung stand. Wir müssen mathematisch nachweisen, dass die Kamera-Brennweite, der Lichteinfall und die Geländehöhen exakt stimmen. Jedes Modul und jede Fassadenkante muss exakt im geodätischen Raum verortet sein. Wir liefern den Beweis, dass unsere Bilder der absoluten planerischen Realität entsprechen.
StratumCGI: Wie verhalten sich Ihre 3D-Arealmodelle auf städtischen oder kommunalen Bürgerversammlungen?
George Nicola: Auf Bürgerversammlungen herrscht oft große Skepsis. Unsachliche Ängste vor einer optischen Erdrückung lassen sich nur durch transparente und ehrliche Visualisierungen entkräften. Wenn wir das DGM-Höhenprofil und die realen Abmessungen einblenden, kehrt Sachlichkeit in den Dialog zurück. Wir können genau aufzeigen, wie viel Meter Sichtschutz das geplante Gehölz nach 5 bis 10 Jahren bietet. Diese nachweisbare Planungspräzision schafft Vertrauen bei allen Beteiligten.
StratumCGI: Welche technischen Hürden müssen Sie beim Import digitaler Geländedatensätze überwinden?
George Nicola: Der Import amtlicher DGM-Daten ist anspruchsvoll. Die Daten müssen von unnötigem Rauschen befreit und in ein sauberes Polygonnetz überführt werden. Danach gleichen wir die Passpunkte auf den realen Fotografien millimetergenau mit dem virtuellen Modell ab. Nur so erzielen wir die nötige FGSV-Konformität. Das ist ein rein technischer und ingenieurwissenschaftlicher Prozess, der keinen Spielraum für Fehler lässt. Aber genau dieser Aufwand garantiert die absolute Rechtssicherheit unserer visuellen Gutachten.
B2B Beratung zum 3D-Nachweis der Sichtverschattung anfragen
Übermitteln Sie uns Ihre DGM-Geländedaten, landschaftspflegerischen Vorentwürfe und Lagepläne für eine qualifizierte B2B-Kalkulation. Unser technisches Team berät Sie kompetent zur behördengerechten 3D-Nachweisführung.
Erforderliche Unterlagen für die UVP-Sichtschattenanalyse
Für eine schnelle und rechtskonforme Projektabwicklung benötigen wir folgende Eingangsdaten:
- → Digitales Geländemodell (DGM): Amtliche Geländehöhendaten (z. B. im XYZ- oder ASCII-Format).
- → Landschaftsarchitektonische Vorentwürfe: Pflanzpläne, Höhenschutzvorgaben und LBP-Planungskarten.
- → CAD- und Hochbaubestandsdaten: 3D-Modelle der geplanten Industrieanlagen (z. B. IFC, Revit oder DWG).
- → Kamera-Passpunktdaten: Geodätische Einmessungsprotokolle der Vor-Ort-Fotoaufnahmen (falls vorhanden).
Ablauf des B2B-Briefings und geschützter Datenaustausch
Vor dem Austausch sensibler Projektinformationen unterzeichnen wir eine rechtsverbindliche Vertraulichkeitserklärung (NDA). Das garantiert Ihnen lückenlose Sicherheit für alle Standort- und TGA-Planungen.
Der Datenaustausch erfolgt über unsere hochgesicherten, DSGVO-konformen Serverumgebungen. Der Zugriff wird streng reglementiert und auf die projektbeteiligten Techniker beschränkt. So verbleiben alle Urheber- und Projektrechte lückenlos in Ihrer Hand, bis wir das fertige UVP-Modell freigeben.
Häufig gestellte Fragen zur UVP-Sichtverschattung
Wie unterscheidet sich die UVP-Sichtverschattungsanalyse von herkömmlichen Sonnensimulationen?
Die UVP-Sichtverschattung beurteilt primär die optische Sichtverdeckung relevanter historischer, landschaftlicher oder kultureller Sichtachsen durch ein geplantes Bauwerk. Herkömmliche Sonnensimulationen betrachten lediglich den bauphysikalischen Schattenwurf auf Nachbargrundstücke zur Beurteilung des Belichtungsrechts.
Welche Richtlinien sind bei Kamera-Einpassungen für behördliche Nachweise relevant?
Für behördliche Sichtbarkeitsanalysen und Bildmontagen sind die FGSV-Vorgaben und Richtlinien maßgebend. Sie fordern eine exakte Rekonstruktion der Kameraposition, der Brennweite und der Sensorparameter unter Verwendung geodätisch vermessener Passpunkte im digitalen Geländemodell.
Wie wird ein digitales Geländemodell (DGM) in die 3D-Simulation integriert?
Wir importieren amtliche Höhendaten im DGM-Format (z. B. XYZ-Koordinaten oder ASCII-Raster). Die Höhendaten werden in ein dreidimensionales Polygonnetz überführt, auf dem das geplante Bauvorhaben georeferenziert platziert wird, um topografische Verdeckungen fehlerfrei zu berechnen.
