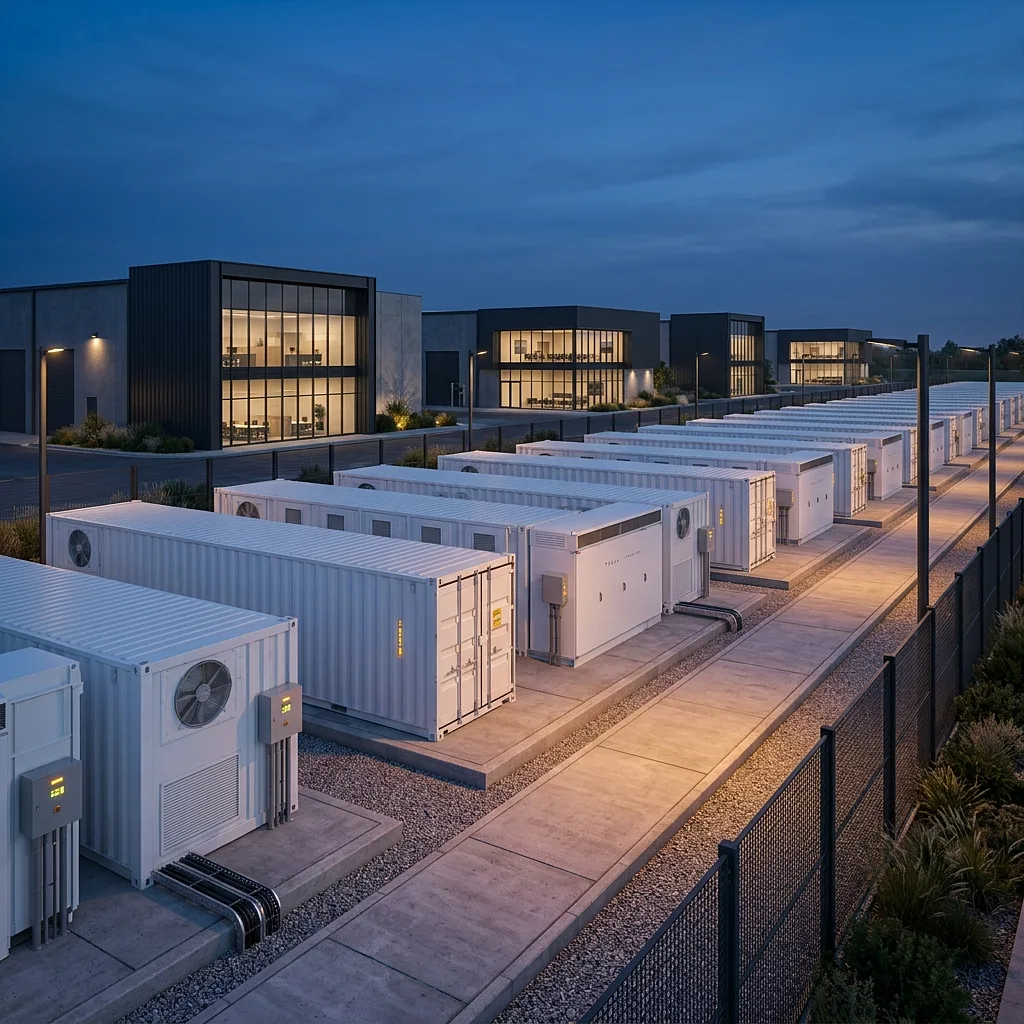

Speicher im Industriepark
Großspeicher in einem Gewerbe- und Industriegebiet mit Netzinfrastruktur.
Energie-Infrastruktur · CGI-Studio für Projektentwickler
Batteriespeicher-Visualisierung belegt die räumlichen Genehmigungsvoraussetzungen des geplanten Großbatteriespeichers
StratumCGI Deutschland liefert mit der Batteriespeicher-Visualisierung den fotorealistischen Bildnachweis für das Genehmigungsverfahren eines geplanten Großbatteriespeichers. Die 3D-Visualisierung umfasst verifizierte Ansicht, Fotomontage und Lageplan-Overlay und zeigt die Containeranlage mit ihrer Leistung in Megawatt (MW) und ihrer Speicherkapazität in Megawattstunden (MWh) für Bauantrag, Gemeinderat und Bürgerbeteiligung. Die Anlage wird als Battery Energy Storage System (BESS) eingeordnet, bleibt hier aber ein Großbatteriespeicher im Genehmigungskontext. Diese Seite behandelt keine Überwachungsoberflächen und keine privaten Kleinspeicher, sondern die bildliche Darstellung der geplanten Anlage vor ihrer Errichtung.
- Anwendungsbereich
- Bauantrag und Privilegierungsnachweis im Außenbereich, Gemeinderatssitzung, Bürgerinformationsveranstaltung und Vermarktungsunterlagen.
- Leistungsumfang
- Verifizierte Ansicht, Fotomontage, annotierte Vogelperspektive mit Lageplan-Overlay und qualitatives Brandschutz-Layout.
- Beweiskraft
- Dokumentierter Kamerastandpunkt und dokumentierte Brennweite auf Basis eines kalibrierten Bestandsfotos machen jede Montage prüfbar.
Kurzantwort

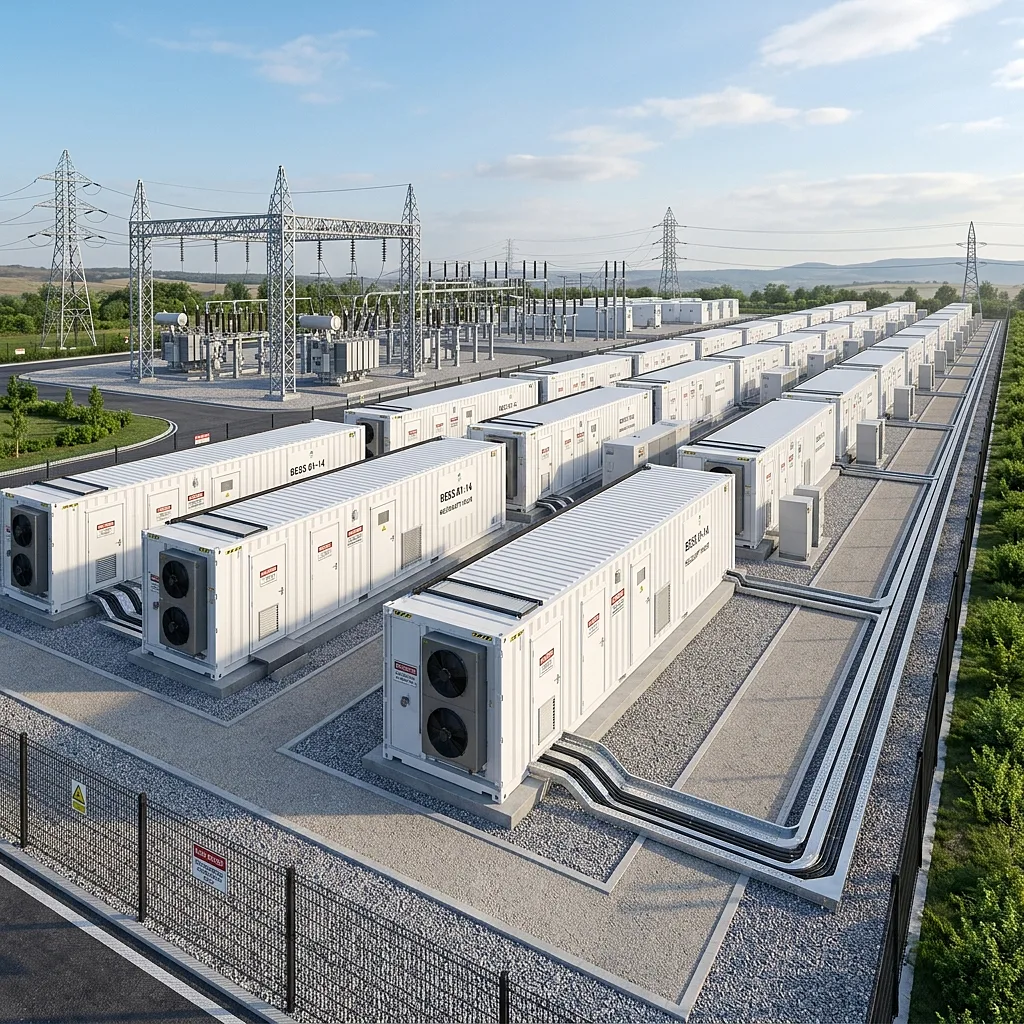

Eine Batteriespeicher-Visualisierung zeigt den geplanten Großbatteriespeicher vor der Errichtung maßstabsgetreu auf der realen Stellfläche. Genehmigungsbehörde, Gemeinderat und Anwohner erkennen Containerreihen, Wechselrichter und Trafostation am Bild statt am abstrakten Plan, weil Kamerastandpunkt und Brennweite jeder Fotomontage dokumentiert sind. Für die Privilegierung nach Paragraph 35 Abs. 1 Nr. 12 BauGB, die höchstens 200 Meter Entfernung zur Umspannanlage und mindestens 4 Megawatt Nennleistung voraussetzt, markiert das Lageplan-Overlay den 200-Meter-Radius direkt im Bild.
Projektkontexte für Großspeicher-Visualisierungen
StratumCGI kann Batteriespeicheranlagen im Industriepark, an der PV-Freiflächenanlage, am Windpark oder am Netzknotenpunkt visualisieren.

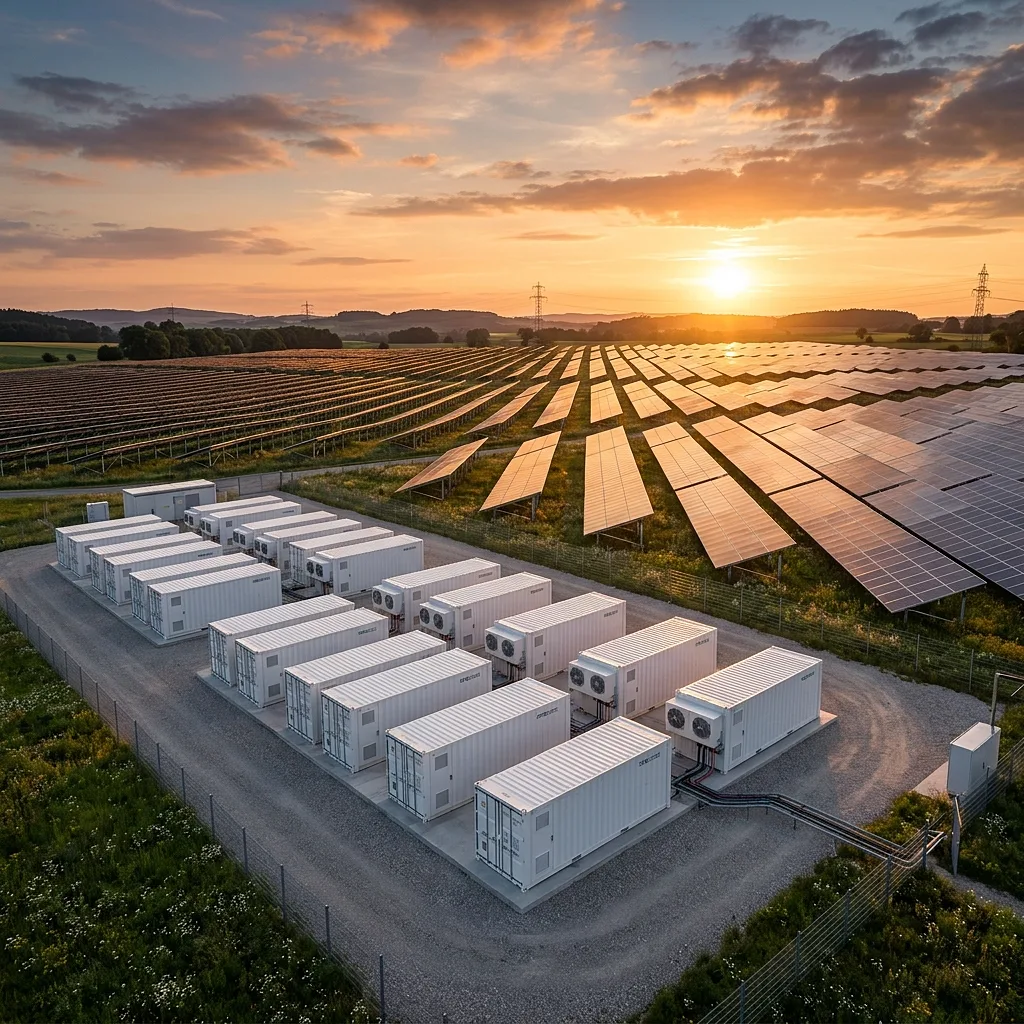

Speicher an PV-Freifläche
Kombination von Speichercontainern und Solarfreiflächenanlage.

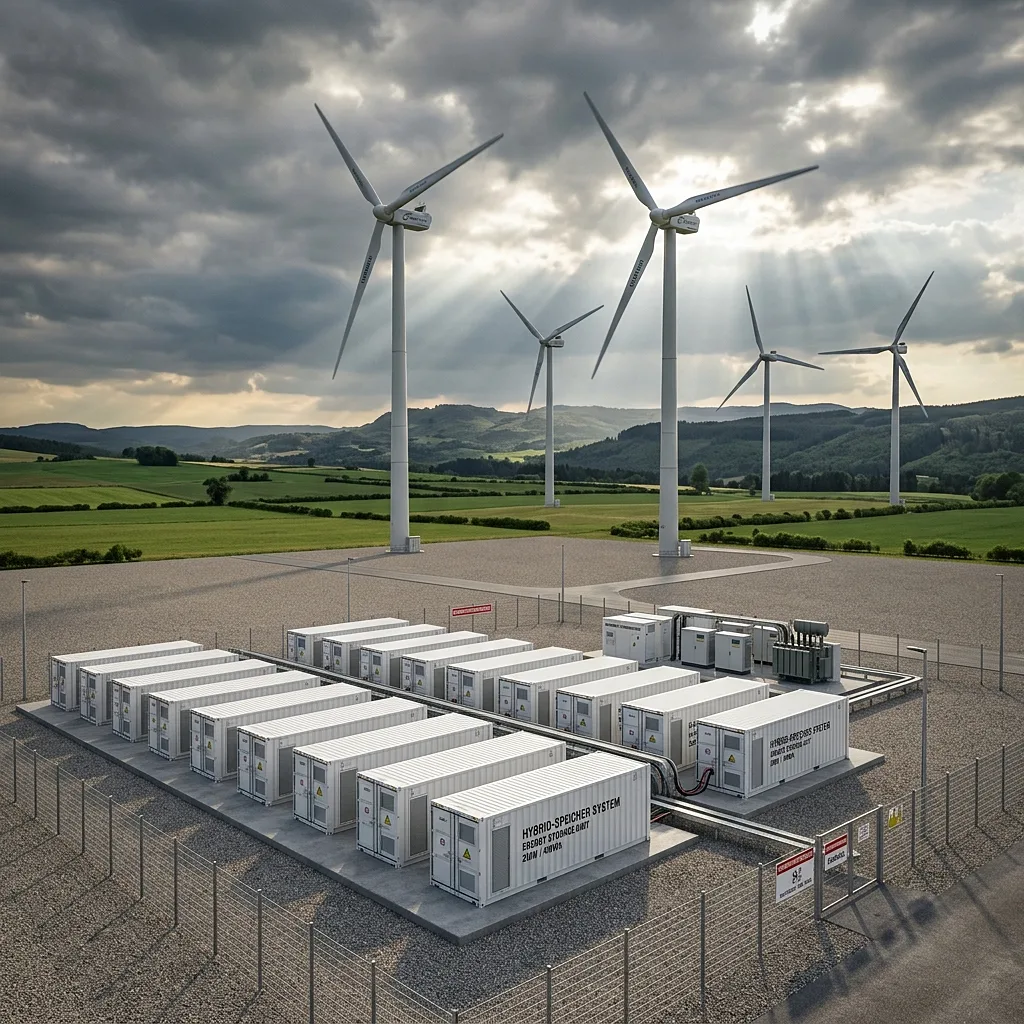

Speicher am Windpark
Speicheranlage am Windpark zur Darstellung des Netzbezugs.

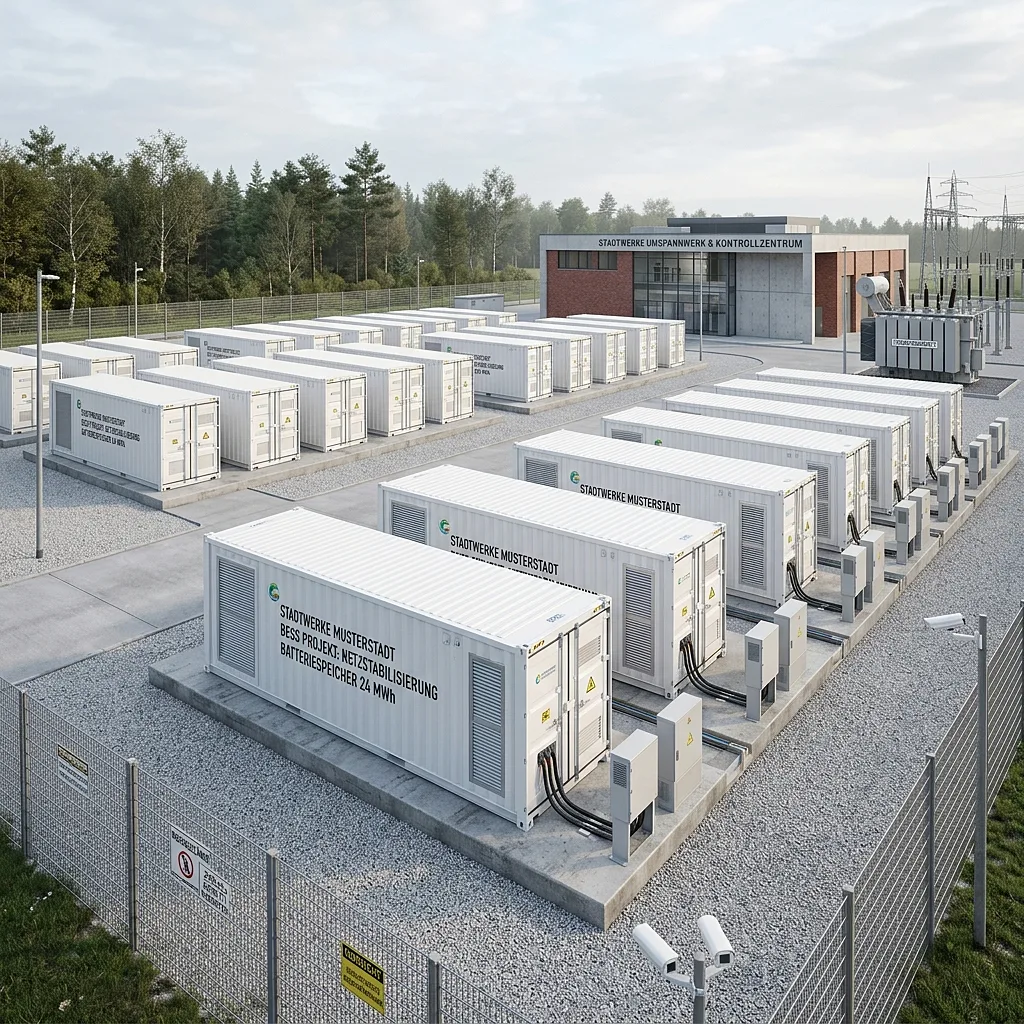

Speicher am Netzknoten
Großspeicher an Umspannwerk oder Netzknotenpunkt.

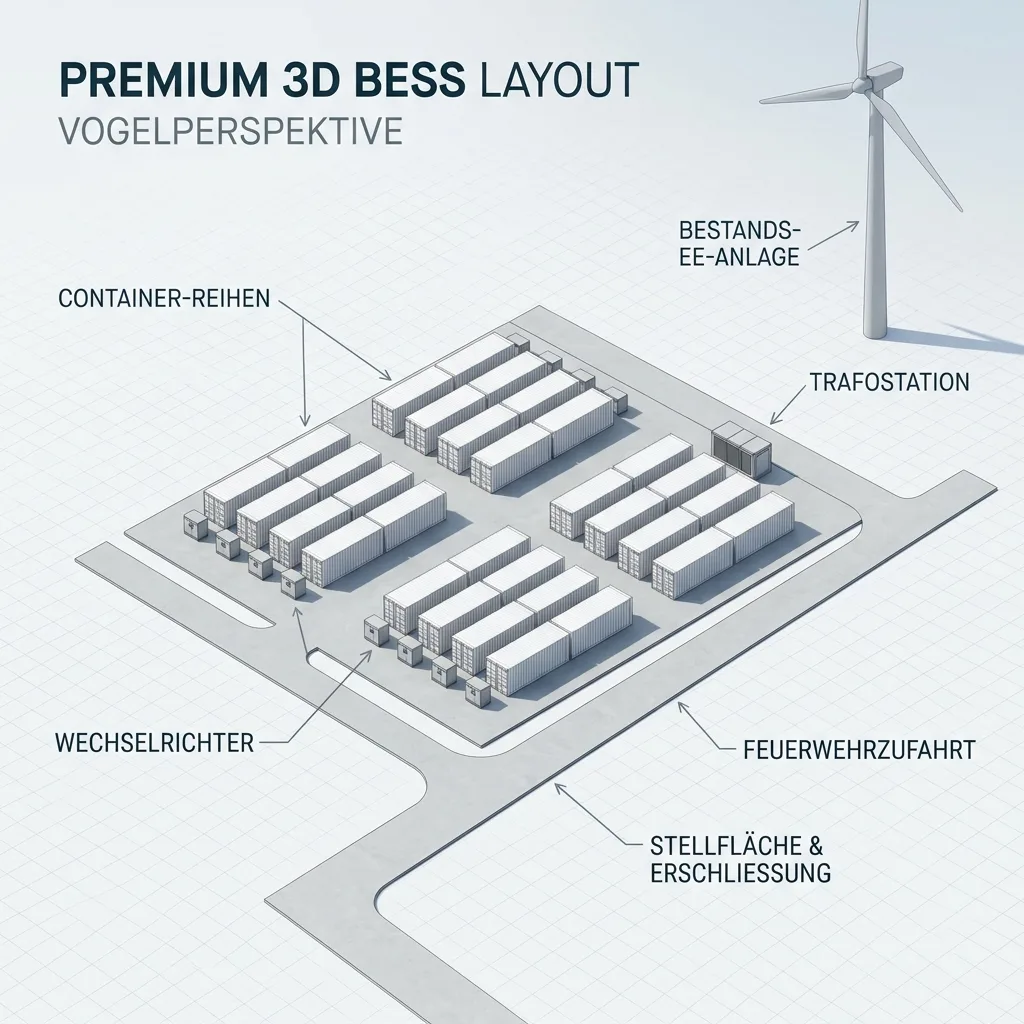

Anlagen-Anatomie des Großbatteriespeichers: was die Visualisierung zeigt
Die Batteriespeicher-Visualisierung gliedert den geplanten Großbatteriespeicher in seine Anlagenteile: Containerreihen, Wechselrichter, Trafostation und Erschließung, verortet auf der realen Stellfläche. Die annotierte Vogelperspektive ordnet jede Komponente maßstabsgetreu auf dem Lageplan an, benennt Leistung in Megawatt (MW) und Speicherkapazität in Megawattstunden (MWh) der geplanten Anlage und beantwortet damit die erste Frage der Genehmigungsakte: was wo auf dem Grundstück steht.
Der Netzanschluss am zugewiesenen Netzverknüpfungspunkt bestimmt den Standort des Speicherprojekts, häufig in räumlicher Nachbarschaft zum Umspannwerk. Gemeint ist hier die Nähe von Batteriespeicher und Netzinfrastruktur, nicht das Rechenzentrums-Hosting. Die Schaltfelder und Transformatoren des Umspannwerks behandelt die eigene Umspannwerk-Visualisierung; auf dieser Seite bleibt der Großbatteriespeicher selbst das visualisierte Objekt.
Container-Bauweise: Batteriecontainer, Wechselrichter und Trafostation
Die Container-Bauweise gliedert den Großbatteriespeicher in drei wiederkehrende Einheiten, die die Visualisierung einzeln verortet:

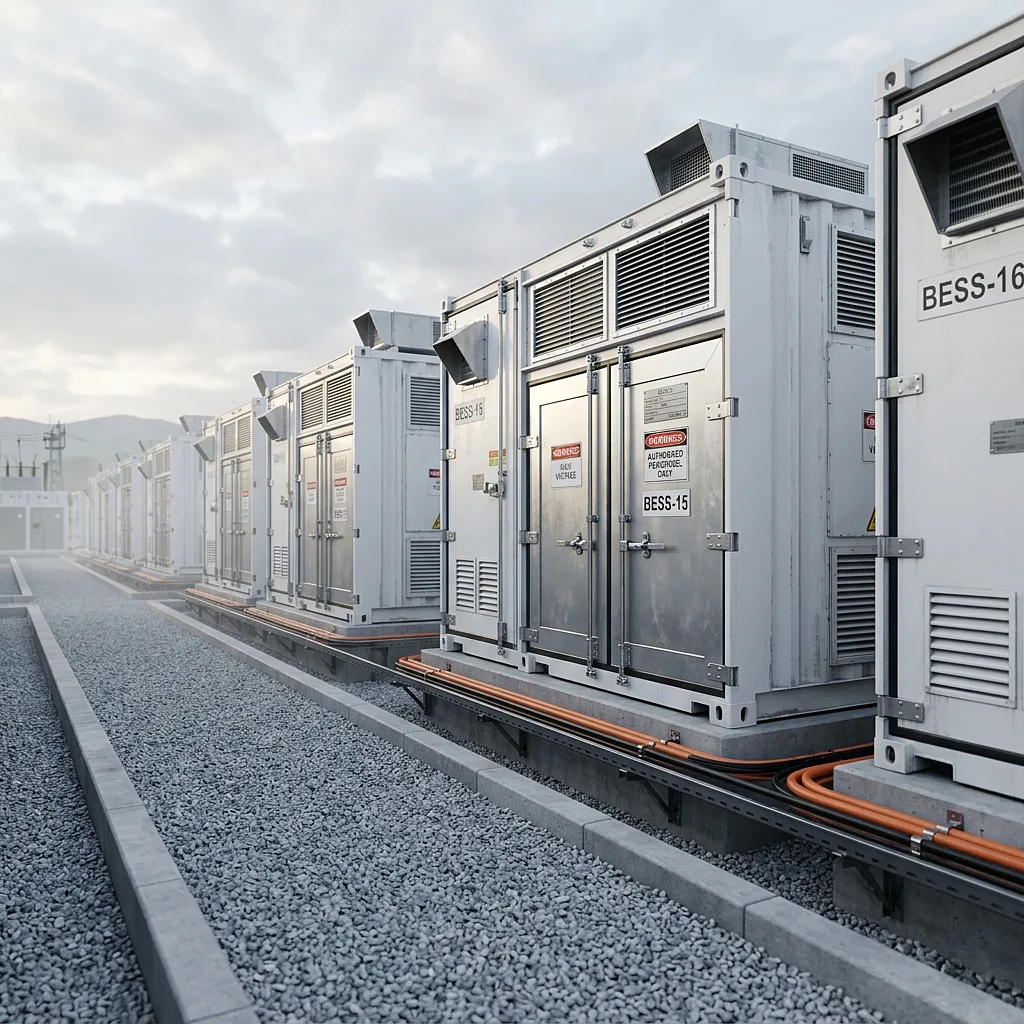

Batteriecontainer
Stehen in Reihen und speichern elektrische Energie meist auf Basis der Zellchemie Lithium-Eisenphosphat (LFP); mehr Anlagentechnik braucht das Genehmigungsbild nicht.

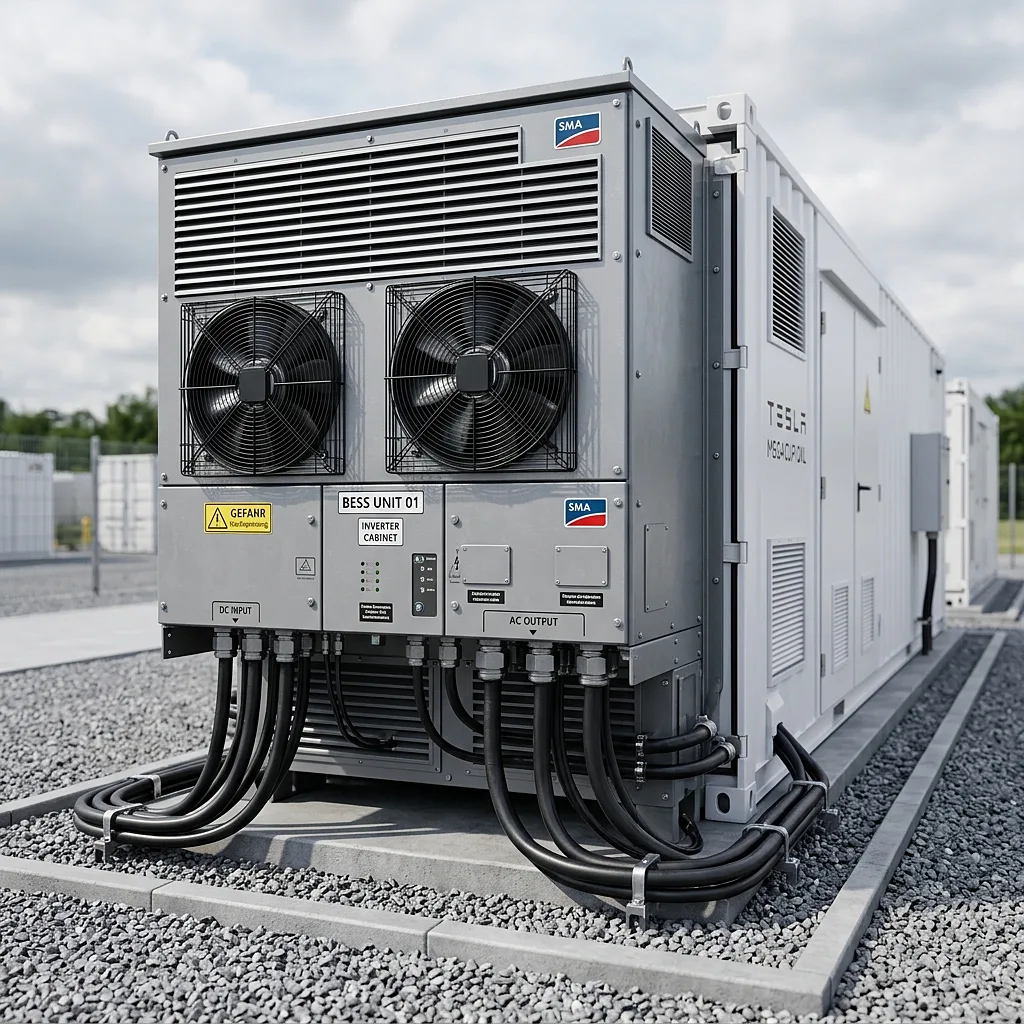

Wechselrichter
Stehen an den Reihenenden und erhalten in der Visualisierung ihre reale Position, weil sie als maßgebliche Schallquelle später in der Immissionsprognose nach TA Lärm auftauchen.

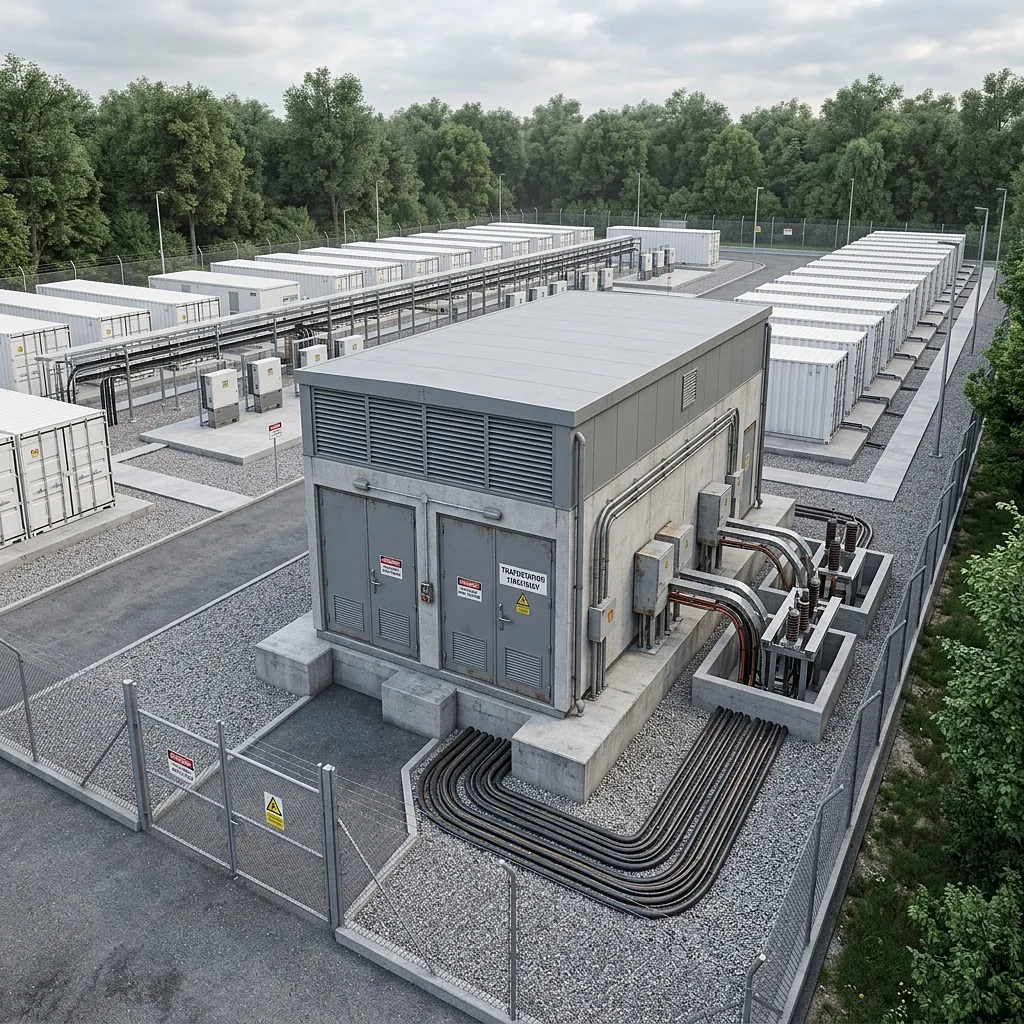

Trafostation
Bindet die Containerreihen an die Mittelspannung an und steht am Rand der Stellfläche.
So liest die Genehmigungsbehörde aus einem einzigen Bild die Anlagenstruktur des geplanten Batteriespeichers ab.
Stellfläche und Flächenbedarf in der Vogelperspektive
Die Stellfläche für einen Batteriespeicher ergibt sich aus der Reihenanordnung der Container, den freigehaltenen Korridoren dazwischen und der Erschließung; eine pauschale Quadratmeterzahl gibt es nicht. Die Vogelperspektive beantwortet die Flächenfrage stattdessen qualitativ: sie macht sichtbar, wie die gewählte Anordnung das Grundstück belegt und wo Zufahrt und Nebenanlagen liegen. Diese gezeigten Anlagenteile sind zugleich das, was die Genehmigungsbehörde im Bauantrag sehen will.

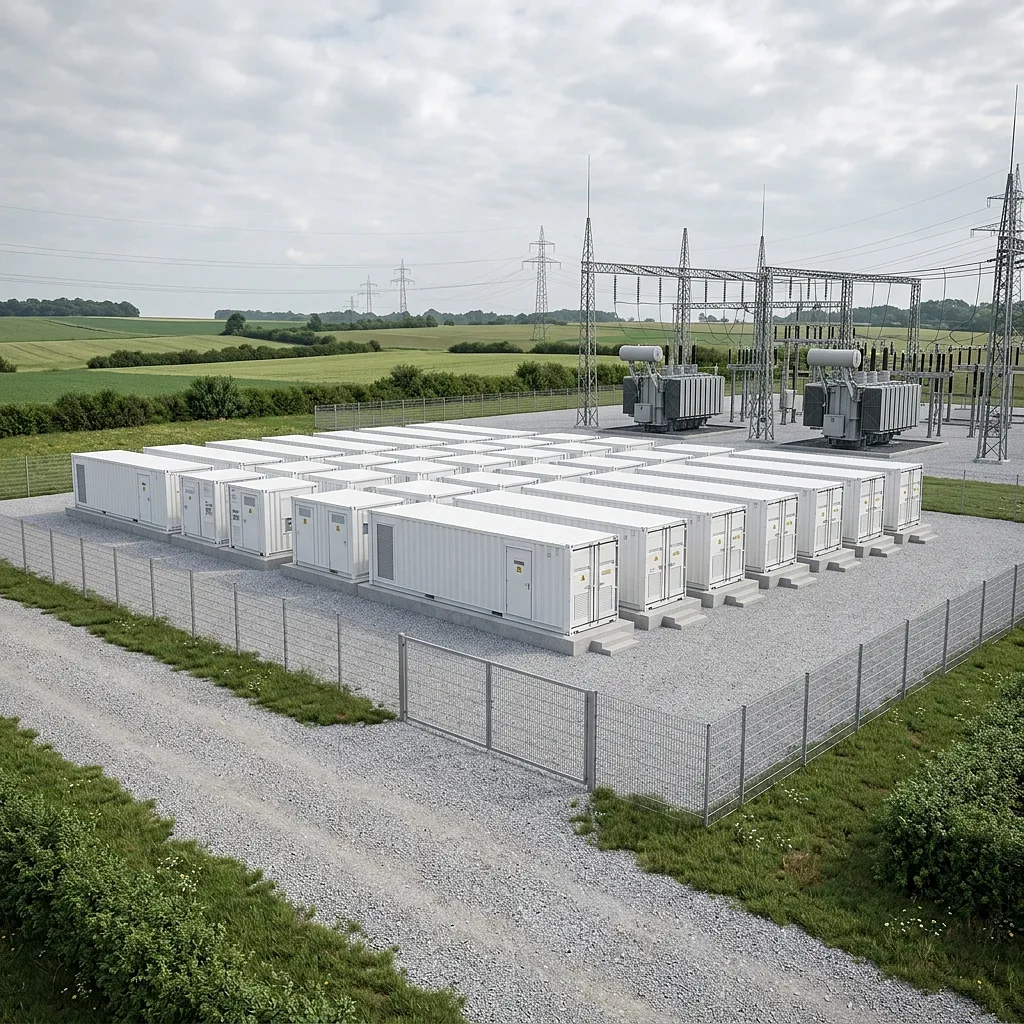

Genehmigungsvisualisierung für Batteriespeicher
Die Genehmigungsvisualisierung liefert der Genehmigungsbehörde den visuellen Nachweis für den Bauantrag des geplanten Batteriespeichers. Wie StratumCGI Bildnachweise generell für Behörden aufbereitet, beschreibt die Genehmigungsvisualisierung für Bauvorhaben; dieser Abschnitt behandelt die Batteriespeicher-Spezifika.
Das Genehmigungsverfahren für einen Batteriegroßspeicher läuft in der Regel über das Baurecht des jeweiligen Bundeslandes. Der Projektentwickler, der als Vorhabenträger den Antrag stellt, reicht Lageplan, Ansichten und Nachweise zu Brandschutz und Landschaftsbild ein; diese Unterlagen gewinnen durch eine prüffähige bildliche Darstellung an Aussagekraft und verringern Nachforderungen der Behörde.
Die Nr.-12-Route des Paragraph 35 Abs. 1 BauGB knüpft die Privilegierung des Großbatteriespeichers an drei Gesetzeswerte:
Privilegierung des Großbatteriespeichers, § 35 Abs. 1 BauGB
Privilegierung nach § 35 BauGB: Nr. 11 und Nr. 12 im Lageplan
Die Privilegierung nach Paragraph 35 Abs. 1 BauGB öffnet dem Großbatteriespeicher zwei Wege in den Außenbereich (Rechtsstand: ). Nr. 11 privilegiert Batteriespeicheranlagen, die in einem räumlich-funktionalen Zusammenhang mit einer vorhandenen Anlage zur Nutzung erneuerbarer Energien stehen.
Nr. 12 privilegiert davon unabhängige Vorhaben nahe der Netzinfrastruktur und knüpft sie an drei messbare Voraussetzungen; die Gegenüberstellung zeigt, welches Tatbestandsmerkmal auf welcher Route gilt und wie der Bildnachweis es dokumentiert. Die Option des aufgegebenen Kraftwerks macht auch Brachflächen ehemaliger Kraftwerksstandorte zu möglichen Nr.-12-Standorten.
Greift keine der beiden Nummern, führt der Weg über die Bauleitplanung der Gemeinde, also Flächennutzungsplan und Bebauungsplan, oder über die Einzelfallzulassung nach Paragraph 35 Abs. 2 BauGB, und dort ist der Bedarf an überzeugenden Visualisierungen am höchsten, weil der Gemeinderat entscheidet.
| Voraussetzung | Nr. 11 Bestandsanlagen-Nähe | Nr. 12 Einzelstandort |
|---|---|---|
| Räumlich-funktionaler Zusammenhang mit vorhandener EE-Anlage | erforderlich, zentrales Tatbestandsmerkmal | nicht erforderlich |
| Entfernung zur Grundstücksgrenze einer Umspannanlage oder eines Kraftwerks ab 50 Megawatt | keine Entfernungsvorgabe | höchstens 200 Meter; Kraftwerk in Betrieb oder aufgegeben |
| Nennleistung der Batteriespeicheranlage | keine Schwelle im Gesetzestext | mindestens 4 Megawatt |
| Gesamtfläche aller Nr.-12-Anlagen in derselben Gemeinde | kein Flächendeckel | höchstens 0,5 Prozent der Gemeindefläche, maximal 50 000 Quadratmeter |
| Visueller Nachweis durch | Lageplan-Overlay markiert Bestands-EE-Anlage, geplanten Batteriespeicher und verbindende Infrastruktur | Lageplan-Overlay dokumentiert 200-Meter-Radius und Flächenkulisse |
Rechtsstand: Juni 2026. Die Voraussetzungen der Nr. 11 und Nr. 12 ergeben sich aus Paragraph 35 Abs. 1 BauGB in der konsolidierten Fassung; die rechtliche Einordnung des Einzelfalls gehört in die juristische Beratung. Die Visualisierung dokumentiert die räumlichen Tatbestandsmerkmale wie Entfernung und Zusammenhang im Lageplan-Overlay.
Batteriespeicherkraftwerke sind regelmäßig nicht nach BImSchG genehmigungsbedürftig, da sie nicht in Anlage 1 der 4. BImSchV gelistet sind; den Gegenfall mit immissionsschutzrechtlichem Verfahren beschreibt der Fachbeitrag zum immissionsschutzrechtlichen Ausnahmefall.
Nähe zur Bestandsanlage: räumlich-funktionaler Zusammenhang im Lageplan
Der räumlich-funktionale Zusammenhang aus Nr. 11 ist ein unbestimmter Rechtsbegriff, und genau hier setzt der Bildnachweis an: das Lageplan-Overlay der Vogelperspektive aus der Anlagen-Anatomie markiert die Bestands-EE-Anlage, den geplanten Batteriespeicher und die verbindende Infrastruktur in einer Darstellung. Die Genehmigungsbehörde sieht den Zusammenhang, statt ihn aus Textbausteinen ableiten zu müssen.
Die eingeschränkte Privilegierung verlangt diesen Zusammenhang mit der vorhandenen Anlage zur Nutzung erneuerbarer Energien als Tatbestandsmerkmal; wie die zugehörige PV-Fläche selbst dargestellt wird, zeigt die Solarpark-Visualisierung. Für den geplanten Batteriespeicher dokumentiert dieselbe Lageplan-Logik zusätzlich die 200-Meter-Entfernung der Nr.-12-Route.
Standorterweiterung
Räumlich-funktionaler Zusammenhang (§ 35 Abs. 1 Nr. 11 BauGB)

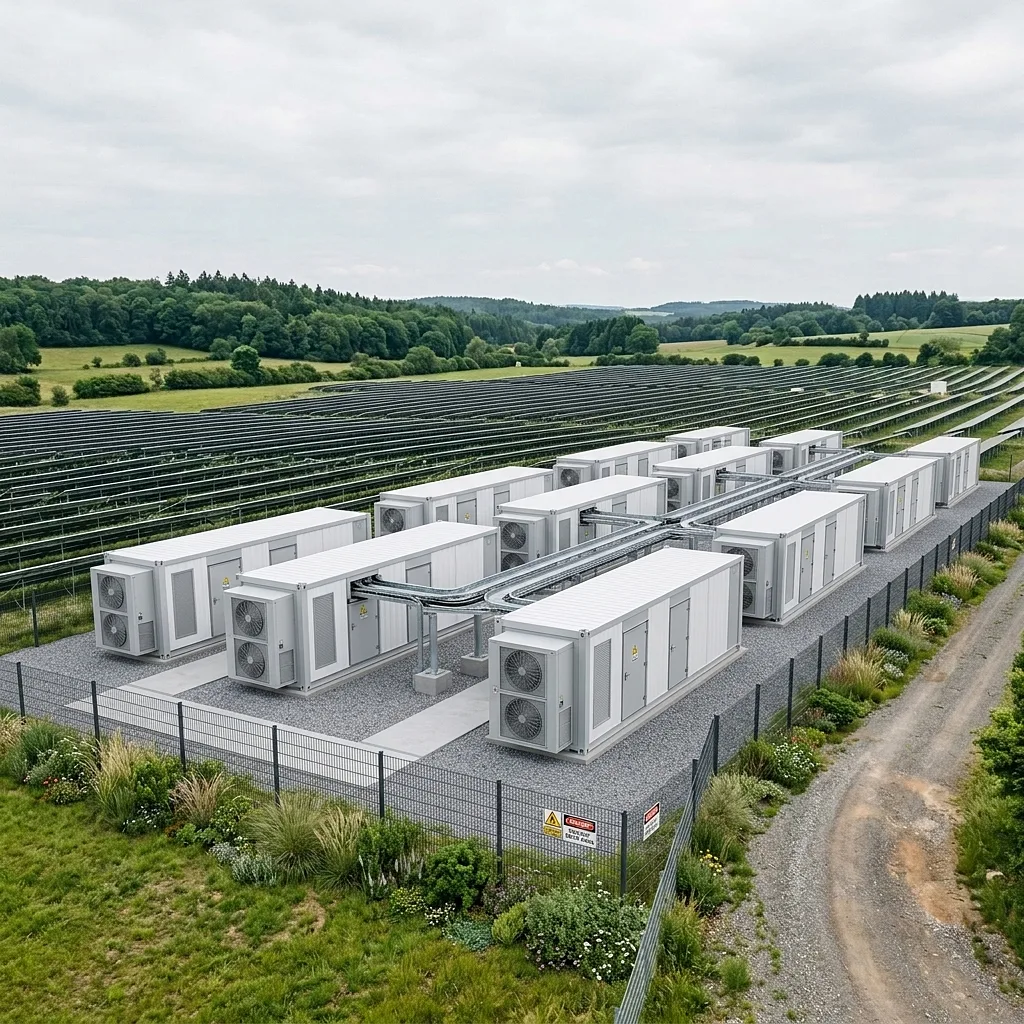

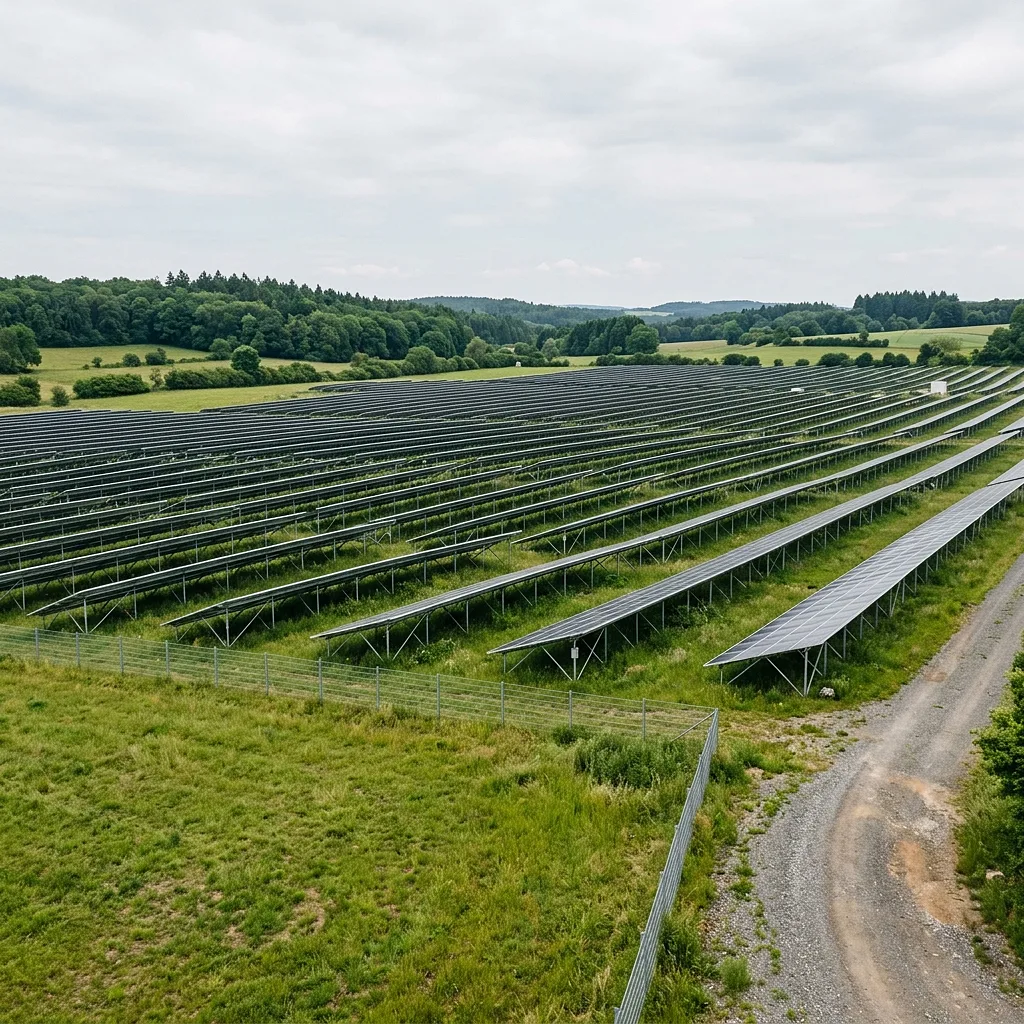

Der Schieberegler vergleicht die Bestandssituation (Ist-Zustand der PV-Freiflächenanlage mit freier Wiesenfläche) mit der geplanten Integration der Batteriecontainer (Soll-Zustand). Die Fotomontage zeigt den maßstabsgetreuen Großbatteriespeicher im direkten funktionalen Verbund zur PV-Freiflächenanlage.
Bauantrag nach Landesbauordnung: Unterlagen und Abstandsflächen
Der Bauantrag richtet sich nach der Landesbauordnung (LBO) des jeweiligen Bundeslandes, etwa der BayBO in Bayern oder der BauO NRW in Nordrhein-Westfalen. Zu den Unterlagen gehören Lageplan, Ansichten und Schnitte; die Abstandsflächen zur Grundstücksgrenze weist der Antragsteller im Lageplan nach. Die Visualisierung bebildert diese Pflichtunterlagen mit maßstabsgetreuen Ansichten der Containerreihen, sodass die untere Bauaufsichtsbehörde Höhe, Stellung und Wirkung der geplanten Baukörper nachvollzieht. Der Nachweis verlangt allerdings eine prüffeste Methode, und diese Methode beginnt beim Kamerastandpunkt.
Verifizierte Ansicht und Fotomontage als Nachweisinstrument
Die verifizierte Ansicht dokumentiert Kamerastandpunkt und Brennweite und macht die Fotomontage damit prüfbar für Behörde und Einwendungen. Eine freie Perspektive ohne dokumentierten Standpunkt bleibt ein Stimmungsbild; erst die Verifikation macht aus dem Bild ein Nachweisinstrument, das im Verfahren Bestand hat. Verifiziert heißt konkret: Aufnahmeort, Aufnahmehöhe und Brennweite des Bestandsfotos sind protokolliert, und die Vermessungsdaten des Standorts sichern die Maßhaltigkeit der Montage.
| Nachweisbaustein | Dokumentation | Nutzen im Verfahren |
|---|---|---|
| Kamerastandpunkt | Koordinaten und Aufnahmehöhe | Einwender können die Perspektive nachvollziehen. |
| Brennweite | Objektivwert des Bestandsfotos | Containerreihen werden nicht optisch vergrößert oder verkleinert. |
| Bestandsfoto | Kalibrierte Aufnahme der realen Situation | Montage und reale Umgebung bleiben deckungsgleich. |
Kamerastandpunkt und Brennweite dokumentieren
StratumCGI Deutschland misst den Kamerastandpunkt vor Ort ein und protokolliert Koordinaten, Aufnahmehöhe und Brennweite. Die Brennweite entscheidet dabei über die wahrgenommene Größe der Containerreihen im Bild; ohne ihren Nachweis bliebe jeder Größenvergleich angreifbar. Diese Dokumentation erlaubt jedem Dritten, dieselbe Aufnahme zu wiederholen und die Montage gegen die Realität zu halten; Einwendungen gegen die Darstellung des geplanten Batteriespeichers verlieren damit ihre Grundlage, weil die Bildgeometrie offenliegt. Für die Genehmigungsbehörde entsteht Nachvollziehbarkeit ohne Ortstermin: sie gleicht die Angaben am protokollierten Standpunkt ab, statt der Darstellung vertrauen zu müssen.
Vier Schritte vom Bestandsfoto zum Nachweis der Eingrünung

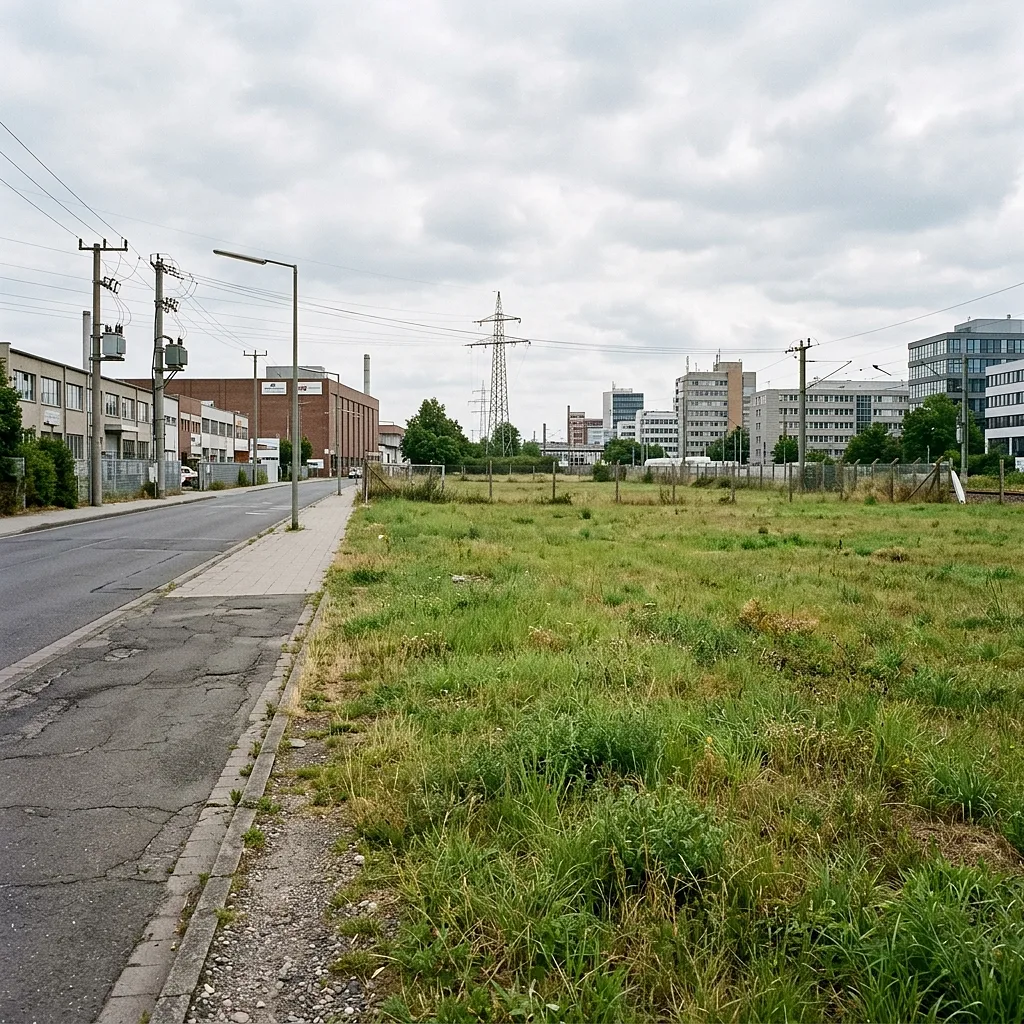

- Bestandsfoto: kalibrierte Aufnahme der realen Situation vom dokumentierten Kamerastandpunkt im Gewerbegebiet.

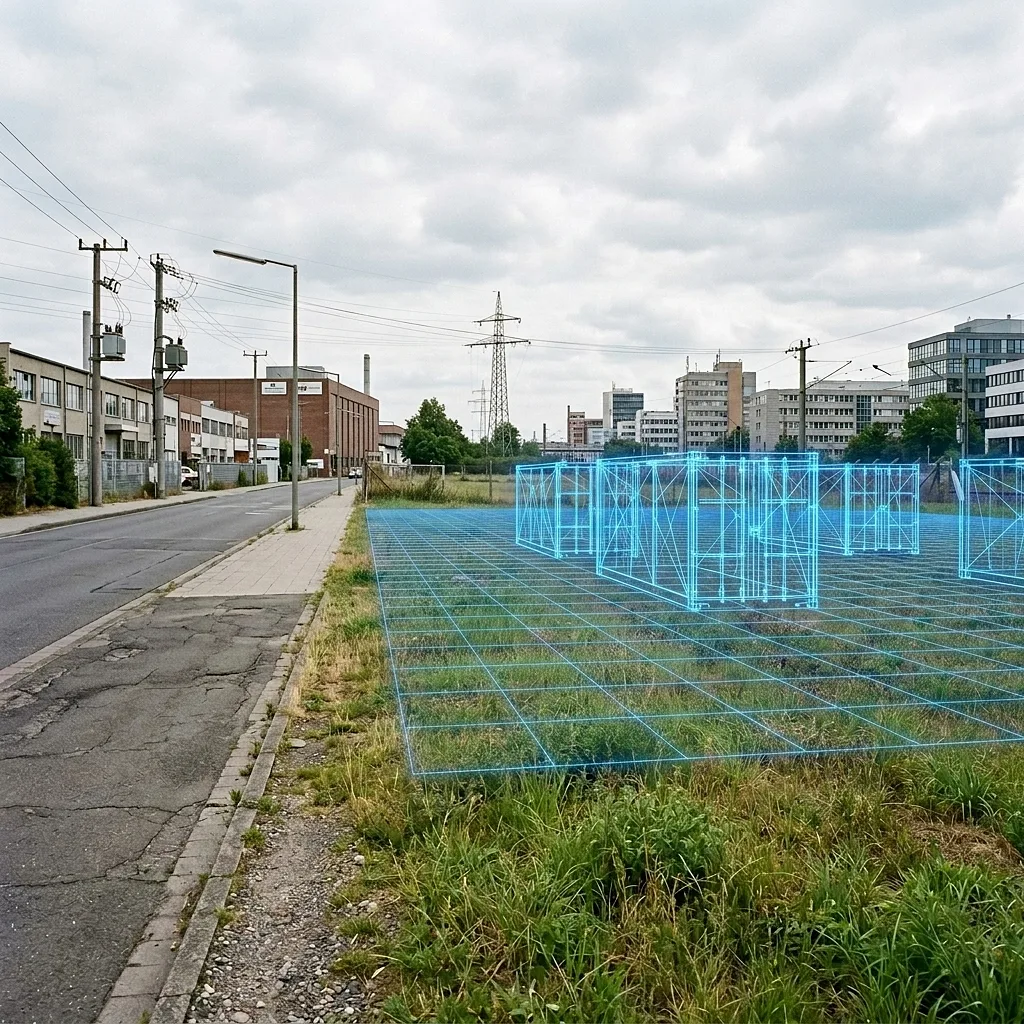

- Einmessung: Übertragung von Standpunkt, Aufnahmehöhe und Brennweite auf die virtuelle Kamera im 3D-Modell des geplanten Großbatteriespeichers.

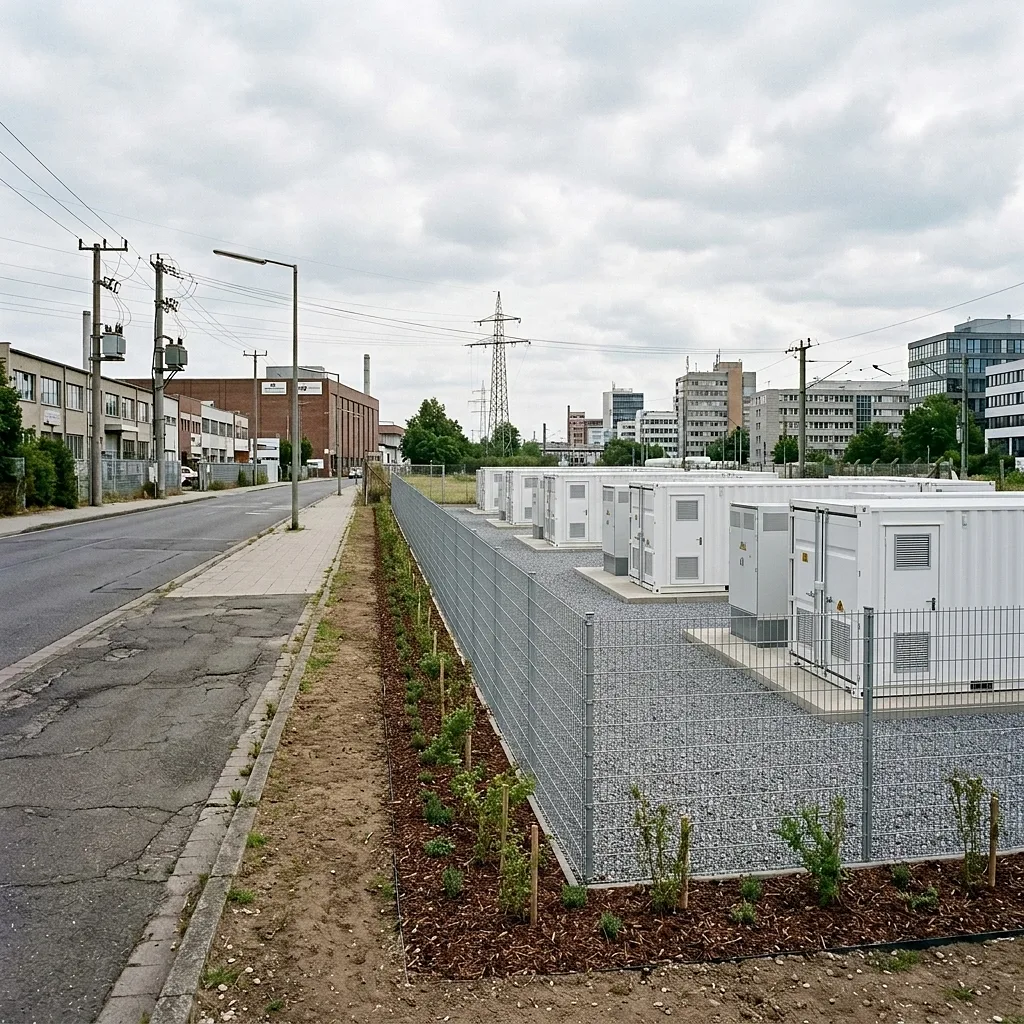

- Fotomontage (Fertigstellung): deckungsgleiche Einpassung der Containerreihen in das Bestandsfoto unmittelbar nach Errichtung.

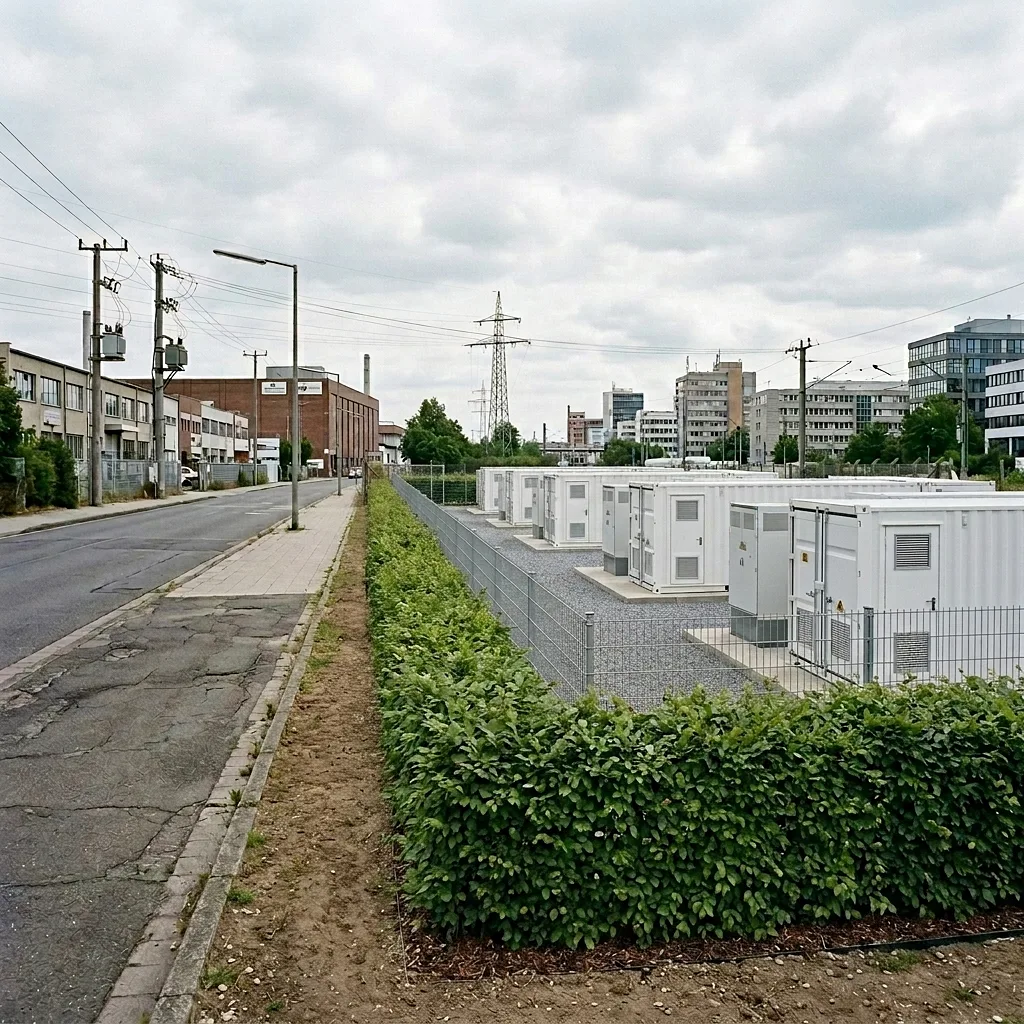

- Eingrünung (5 Jahre): Darstellung der angewachsenen Bepflanzung zur langfristigen Minderung des visuellen Immissionseinflusses.
Entwicklungsstufen der verifizierten Fotomontage: Klicken Sie durch die Schritte oben, um den Ablauf von der georeferenzierten Kameraeinmessung bis zur langjährigen landschaftspflegerischen Eingrünung zu sehen.
Die Methode trägt über das Verfahren hinaus: dieselbe protokollierte Fotomontage beantwortet später die Nachfragen in der Gemeinderatssitzung und in der Bürgerinformationsveranstaltung, ohne dass ein zweites Modell entsteht.
Sicherheitsabstände und Brandschutz-Layout sichtbar machen
Die Layout-Visualisierung macht Sicherheitsabstände und freigehaltene Brandschutzkorridore für Feuerwehr und Bauaufsicht auf einen Blick sichtbar. Sie überträgt die prüffeste Methode der verifizierten Ansicht auf das Brandschutzkonzept. Jede im Konzept benannte Fläche erscheint als Fläche im Bild. So wird der Nachweis zur Beilage im Genehmigungsverfahren, nicht nur zum Textbaustein.
Sicherheitsabstände des Großbatteriespeichers im Layout
Sicherheitsabstände für Großbatteriespeicher entstehen im Brandschutzkonzept des Brandschutzgutachters, nicht im Visualisierungsstudio. StratumCGI Deutschland übernimmt die dort definierten Abstände und Korridore in das Anlagenlayout.
Im Bild stehen Containerreihen, freigehaltene Flächen und Trafostation in einer lesbaren Darstellung. Bauaufsicht und Feuerwehr erfassen die Abstände ohne Planlesekenntnis. Das Brandschutzkonzept legt die Abstände fest; das Brandschutz-Layout macht sie im Genehmigungsverfahren sichtbar.

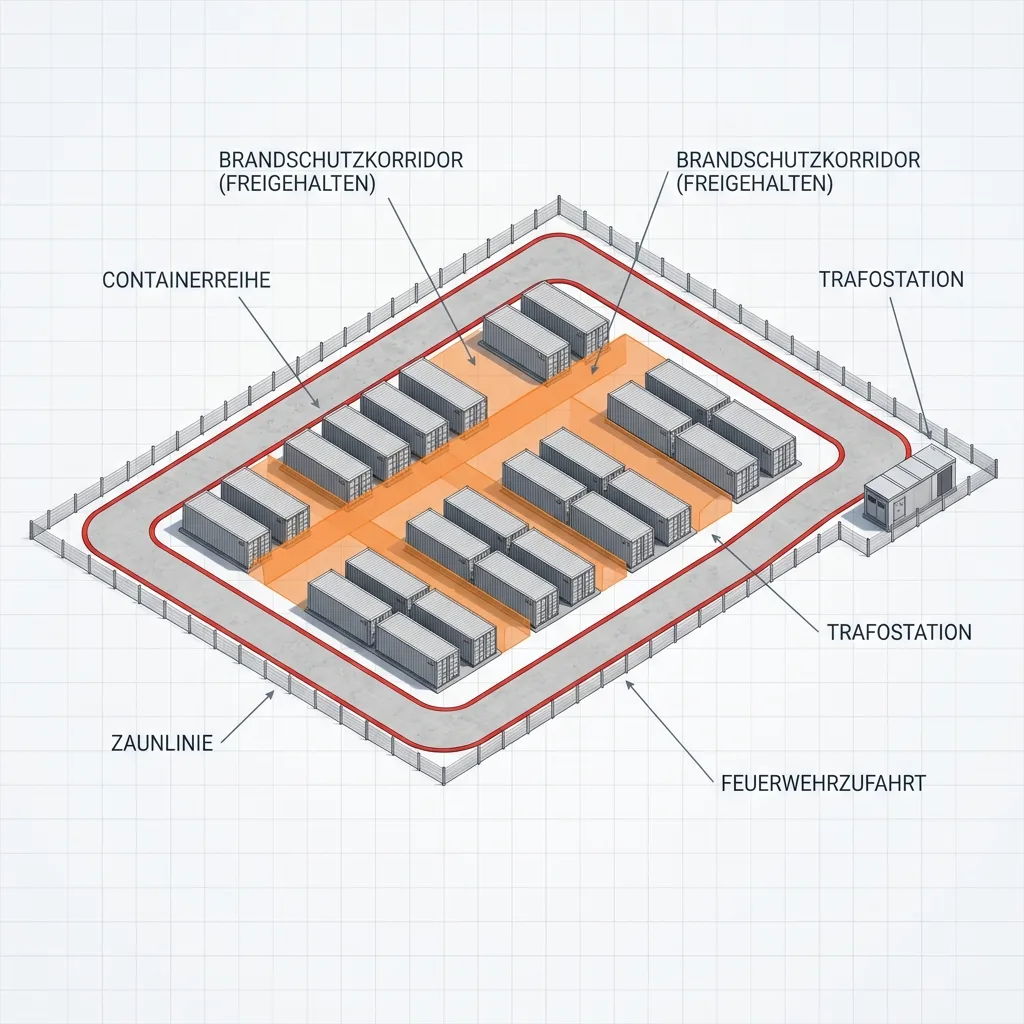

Brandschutzkorridor und Feuerwehrzufahrt im Diagramm
Der Brandschutzkorridor zwischen den Containerreihen und die Feuerwehrzufahrt bis zur Zaunlinie sind die zwei Layout-Elemente, die jede Stellungnahme der Feuerwehr abfragt. Das Korridor-Diagramm stellt beide qualitativ dar. Containerreihen erscheinen als Blöcke, Korridore als freigehaltene Flächen. Die Zufahrt wird als Trasse lesbar, die Trafostation als Randpunkt der Anlage.
Das Diagramm bemisst nichts und ersetzt kein Gutachten; es macht die Schutzlogik des Brandschutzkonzepts für die Genehmigungsakte sichtbar. Die gleiche Verständlichkeit, die hier der Bauaufsicht dient, entscheidet im nächsten Schritt vor einem anderen Publikum: dem Gemeinderat.
Gemeinderat und Bürgerbeteiligung mit verifizierter Fotomontage absichern
Die Fotomontage dokumentiert für Gemeinderat und Bürgerversammlung den realen Anblick des geplanten Großbatteriespeichers vom Ortsrand. Weil Kamerastandpunkt und Brennweite dokumentiert sind, hält das Bild auch der kritischen Nachfrage in der Sitzung stand; der Vorwurf der Beschönigung lässt sich mit der offengelegten Bildgeometrie direkt entkräften.

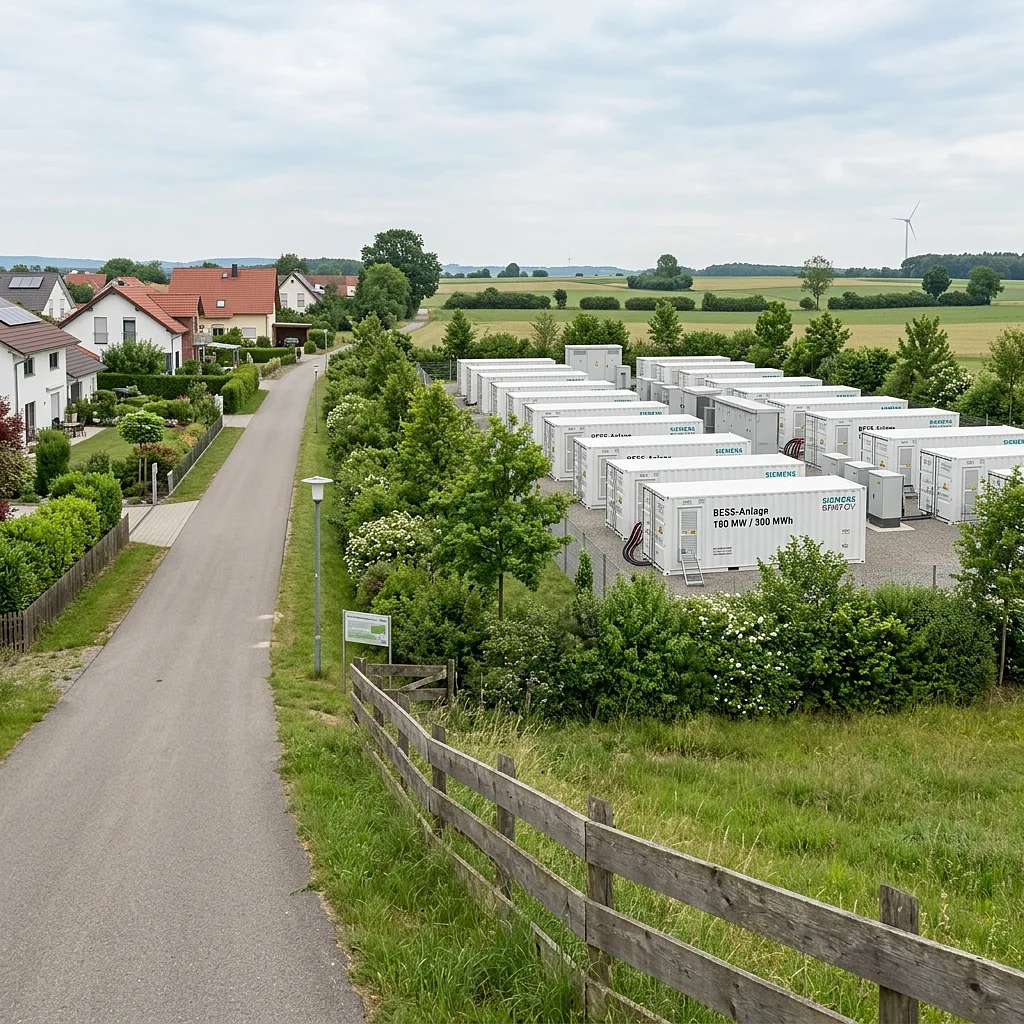

Fotomontage in der Gemeinderatssitzung
In der Gemeinderatssitzung liegt die gezeigte Fotomontage als Entscheidungsgrundlage auf dem Tisch: sie zeigt dem Gemeinderat den Anblick vom Ortsrand, den jedes Ratsmitglied aus eigener Anschauung kennt, mit den geplanten Containerreihen an ihrer realen Position. Die gleiche Darstellung trägt die Bürgerinformationsveranstaltung, in der Anwohner ihre eigene Perspektive im Bild wiederfinden; der Projektentwickler präsentiert damit denselben abgestimmten Stand vor Behörde, Gremium und Öffentlichkeit.
Vermarktungsvisualisierung für Investorenunterlagen
Die Vermarktungsvisualisierung nutzt dieselbe Modellbasis für ein anderes Publikum: Investoren und Asset Manager erhalten Vogelperspektiven und Anlagenansichten des geplanten Batteriespeichers für Teaser, Exposé und Gremienvorlagen. Weil Genehmigungsbild und Vermarktungsbild aus einem Modell stammen, widersprechen sich die Unterlagen in keiner Verfahrensphase.
Im Gemeinderat bleibt eine Sorge regelmäßig bestehen: das Landschaftsbild. Das Gremium will sehen, wie sich die Containerreihen vom Ortsrand aus in die Umgebung einfügen, und genau diese Frage beantwortet die Sichtachsen-Fotomontage.
Landschaftsbild und Sichtachsen: Containerreihen mit Eingrünung einbinden
Die Sichtachsen-Fotomontage weist nach, wie sich die Containerreihen mit Eingrünung in das Landschaftsbild einbinden. Das Landschaftsbild ist das Schutzgut, an dem Einwendungen gegen Außenbereichsvorhaben regelmäßig ansetzen; der Bildnachweis vom realen Standpunkt ersetzt die Vermutung durch eine prüfbare Darstellung.
Sichtbarkeitsanalyse: Sichtachsen vom Ortsrand dokumentieren
Die Sichtbarkeitsanalyse benennt die maßgeblichen Sichtachsen vom Ortsrand, von Wohnlagen und von viel begangenen Wegen und hält für jede Achse eine Fotomontage vom eingemessenen Kamerastandpunkt fest. Die vollständige Methodik dieser Analyse dokumentiert der 3D-Nachweis zur UVP-Sichtverschattung. Auf der Batteriespeicher-Seite zählt das Ergebnis: welche Sichtachse zeigt die Containerreihen, und wie wirkt die Eingrünung dort.
Eingrünung und Eingriffs-Ausgleich in Wuchsstadien

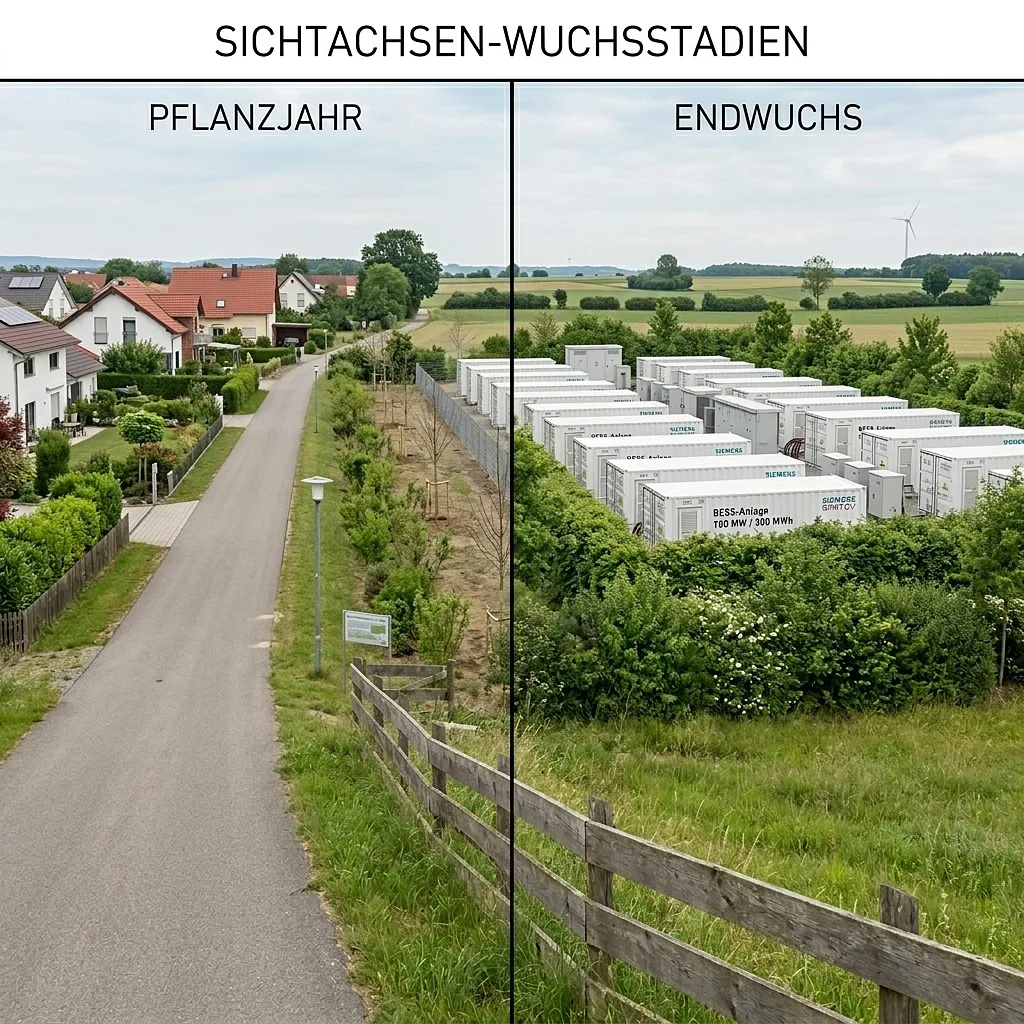

Die Eingrünung wird in Wuchsstadien visualisiert: das linke Panel zeigt die Pflanzung im Pflanzjahr, das rechte Panel den Endwuchs derselben Hecke vor den Containerreihen. Diese Zwei-Stadien-Darstellung nimmt der Diskussion einen wiederkehrenden Einwand vorweg, denn sie verschweigt nicht, dass die Eingrünung im Pflanzjahr noch wenig verdeckt. Die Bewertung des Eingriffs und der Pflanzgebote gehört der Unteren Naturschutzbehörde; die Visualisierung dokumentiert den Eingriffs-Ausgleich, den der Vorhabenträger anbietet.
Die folgende Übersicht ordnet jeden Bildnachweis der Batteriespeicher-Visualisierung seiner Station im Genehmigungsverfahren zu.
| Bildnachweis | Funktion im Verfahren |
|---|---|
| Annotierte Vogelperspektive mit Lageplan-Overlay | zeigt die Anlagen-Anatomie und dokumentiert die räumlichen Tatbestandsmerkmale der Privilegierung |
| Verifizierte Ansicht und Fotomontage | machen die Darstellung mit dokumentiertem Kamerastandpunkt und dokumentierter Brennweite prüfbar |
| Brandschutz-Layout | macht freigehaltene Korridore und Feuerwehrzufahrt für Feuerwehr und Bauaufsicht sichtbar |
| Gemeinderats-Fotomontage | zeigt Gremium und Anwohnern den Anblick vom Ortsrand |
| Sichtachsen-Darstellung in Wuchsstadien | bindet die Containerreihen mit Eingrünung in das Landschaftsbild ein |
Damit ist der Bildbedarf des geplanten Batteriegroßspeichers eingeordnet; die nächste Entscheidung ist die passende Paketgröße für Verfahren, Gremium oder Investorenunterlagen.
Kosten und Pakete für Batteriespeicher-Visualisierung
StratumCGI kalkuliert Batteriespeicher-Visualisierung nach Paketlogik, nicht nach einzelnen Komponenten. Entscheidend sind Datenlage, Anzahl verifizierter Kamerastandpunkte, Modellschärfe, Fachplanungsabgleich und Revisionsumfang.
| Paket | Einsatz | Preis |
|---|---|---|
| Basisbild | frühe Standortkommunikation | |
| Genehmigungspaket | Bauantrag, Feuerwehr, Fachplaner | |
| Gemeinderatspaket | Gremium, Bürgerinformation | |
| Genehmigungs- und Investorenpaket | Verfahren und Finanzierung |

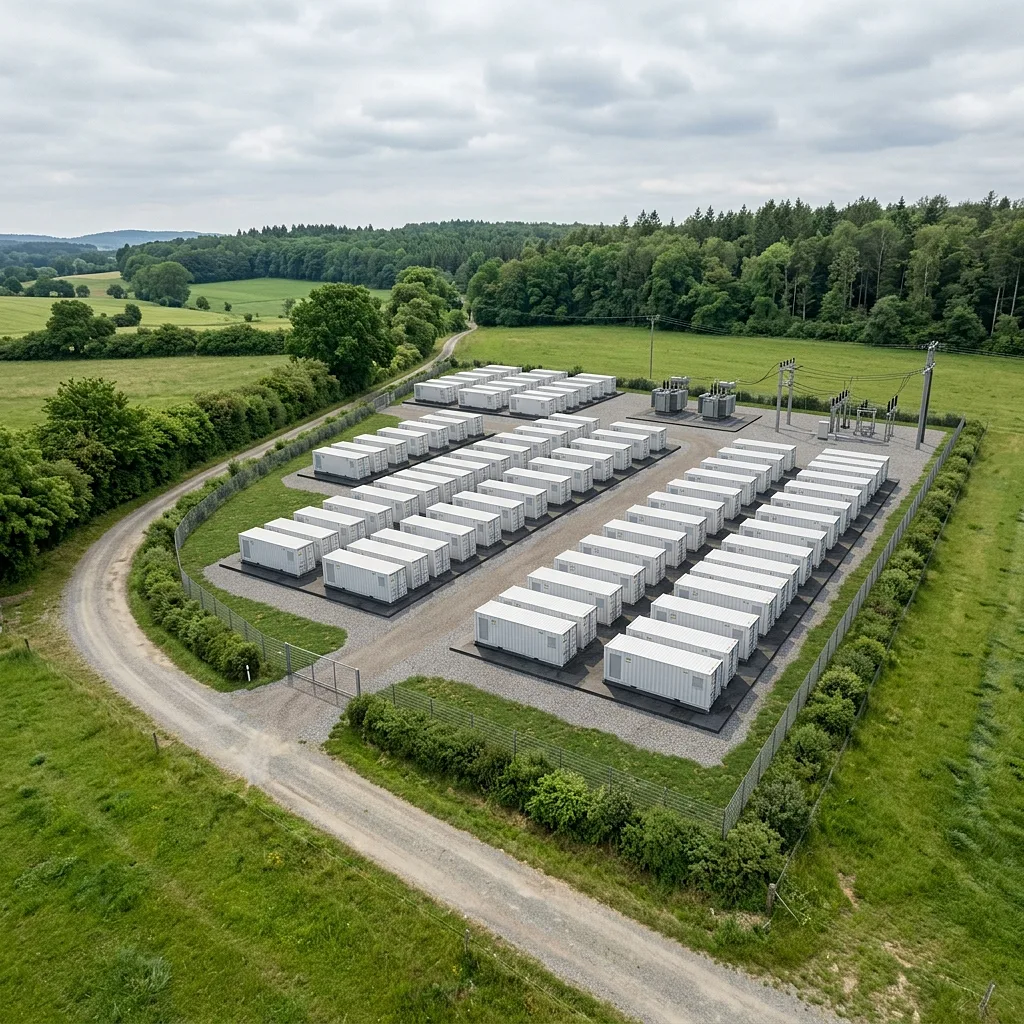

Basisbild
Außenansicht oder einfache Vogelperspektive des Batterieparks, ohne komplexe Verfahrensannotation.
- eine Hauptansicht
- Material- und Farbkorrektur
- eine Korrekturrunde

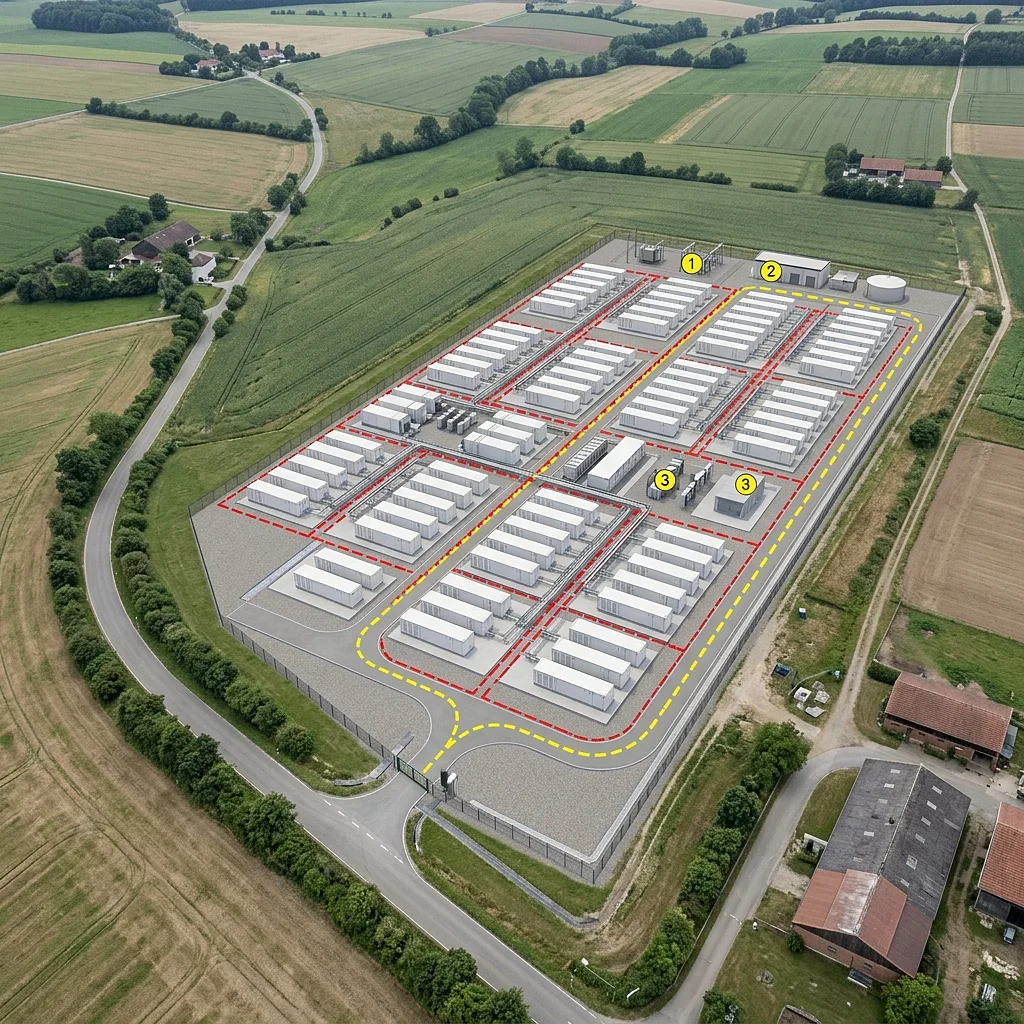

Genehmigungspaket
Annotierte Vogelperspektive mit Lageplan, Zufahrt, Brandschutzkorridor und prüfbarer Fotomontage.
- Vogelperspektive und Fotomontage
- Brandschutz- und Zufahrtslayout
- zwei Korrekturrunden

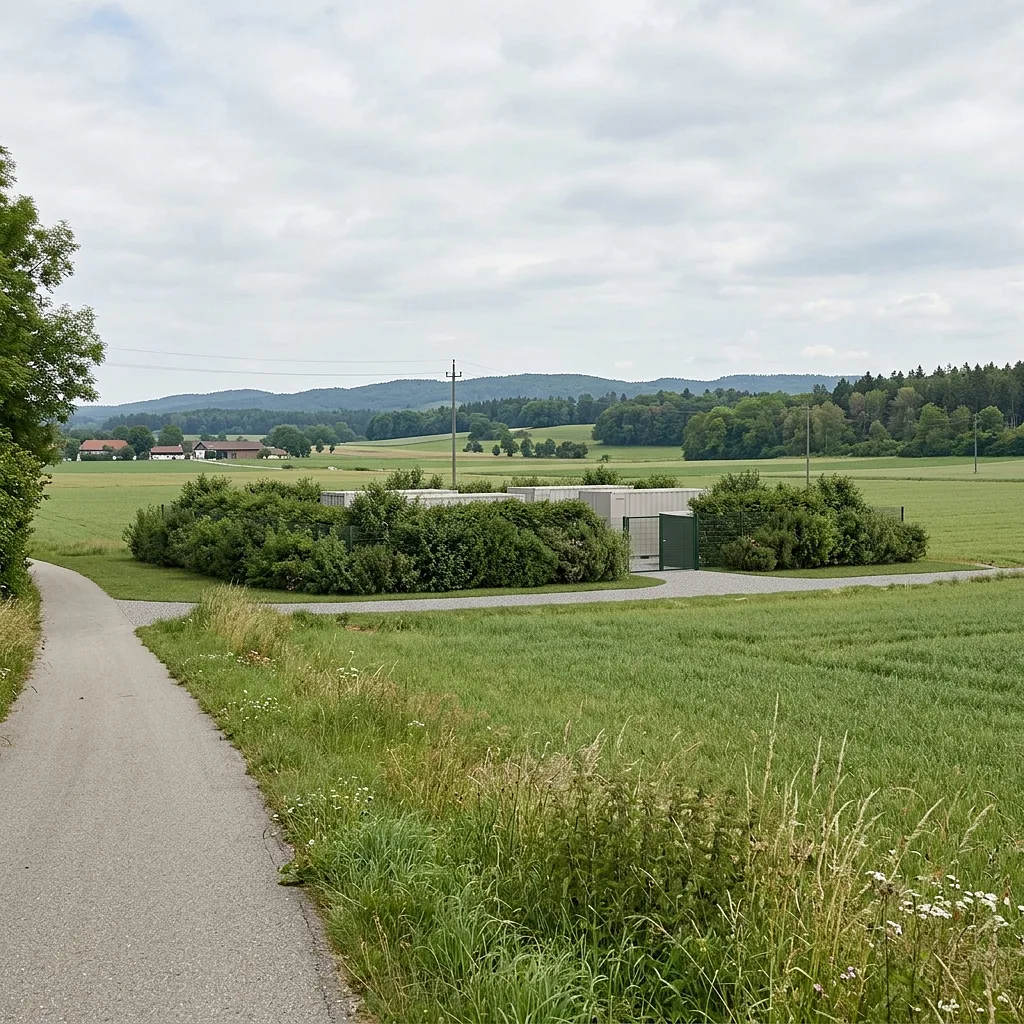

Gemeinderatspaket
Fotomontage vom Ortsrand mit Eingrünung, Sichtachse und präsentationsfertiger Bildtafel.
- Gremienbild vom Ortsrand
- Eingrünung in Wuchsstadien
- Bildtafeln für Sitzung oder Bürgerinformation

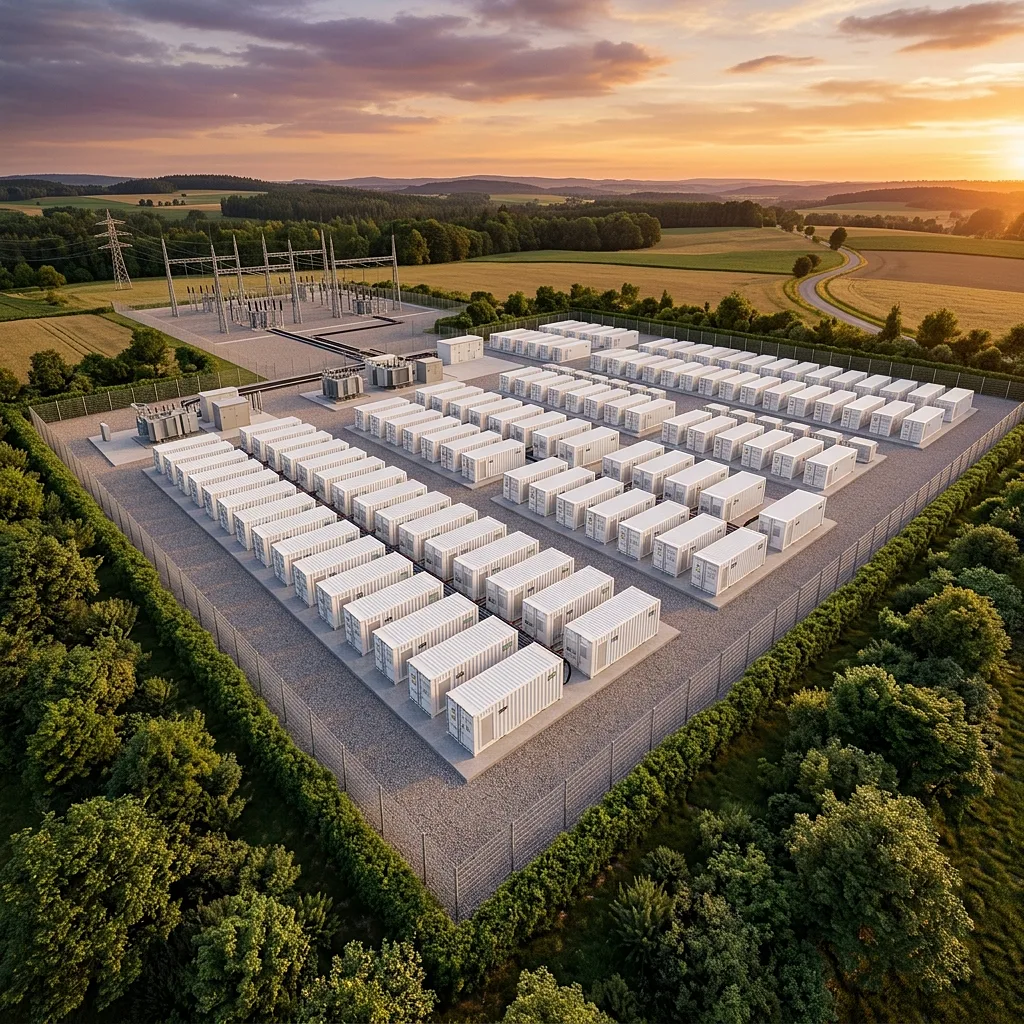

Genehmigungs- und Investorenpaket
Komplette Bildfamilie aus derselben Modellbasis: Genehmigung, Gemeinderat und Investorenunterlagen.
- Genehmigungsbilder und Gemeinderatsbilder
- zusätzliche Investorenperspektiven
- konsistente Modellbasis
Die Bildvorschau zeigt, welche Art von Motiv und Nachweistiefe im jeweiligen Paket enthalten ist.
Welche Faktoren den Preis verschieben
-
01
Datenlage und Modellaufbau
CAD, IFC, Lageplan, Topografie und Containerlayout senken den Modellaufwand; Skizzen oder unvollständige Angaben erhöhen Klärung und Nachbau.
-
02
Kamerastandpunkte und Fotomontagen
Jeder dokumentierte Fotostandpunkt benötigt Fotoprotokoll, Brennweite, Höhenlage, Perspektivabgleich und Revision.
-
03
Verfahrensdruck und Abstimmung
Eilige Fristen, zusätzliche Fachplanerabstimmungen oder Gemeinderatsunterlagen verschieben Aufwand und Priorisierung.
Für die erste Preisschätzung reichen Lageplan, Containerlayout, Projektstandort, Bundesland und die gewünschte Bildfunktion. Danach lässt sich klären, ob ein Basisbild genügt oder ob ein Genehmigungs- und Gemeinderatspaket sinnvoll ist.
Technisches Interview zur Methode der Batteriespeicher-Visualisierung
Kiril D., Gründer Deutschland von StratumCGI, beantwortet die Präzisionsfragen, die Projektentwickler vor der Beauftragung einer Batteriespeicher-Visualisierung stellen.
Was leistet die Visualisierung beim Brandschutzkonzept eines Batteriespeichers?
Kiril D.: "Die Bemessung gehört dem Brandschutzgutachter, daran ändert kein Bild etwas. Unsere Aufgabe bei StratumCGI beginnt danach: wir übernehmen die freigehaltenen Korridore und Abstände aus dem Konzept in das Anlagenlayout und machen sie sichtbar. Die Feuerwehr sieht ihre Zufahrt, die Bauaufsicht sieht die Korridore, und niemand muss dafür einen Fachplan lesen."
Warum dokumentiert StratumCGI Kamerastandpunkt und Brennweite jeder Fotomontage?
Kiril D.: "Weil eine Fotomontage ohne dokumentierten Standpunkt im Verfahren angreifbar ist. Wenn Koordinaten, Aufnahmehöhe und Brennweite offenliegen, kann jeder Einwender die Aufnahme wiederholen, und die Genehmigungsbehörde gleicht die Darstellung des geplanten Batteriespeichers mit dem Protokoll ab. Diese Offenheit beendet Diskussionen über Beschönigung, bevor sie beginnen."
Worin unterscheidet sich das Genehmigungsbild vom Vermarktungsbild?
Kiril D.: "Beide stammen aus demselben 3D-Modell, sonst widersprechen sich die Unterlagen irgendwann im Verfahren. Das Genehmigungsbild ist nüchtern und verifiziert, es zeigt die Containerreihen so, wie die Genehmigungsbehörde sie nachvollziehen muss. Das Vermarktungsbild wählt Perspektive und Licht für Investorenunterlagen, bleibt aber geometrisch dasselbe Vorhaben."
Häufige Fragen zur Batteriespeicher-Visualisierung und Genehmigung
Diese Fragen klären Projektentwickler, EPC-Dienstleister und Generalplaner, bevor sie eine Batteriespeicher-Visualisierung für das Genehmigungsverfahren beauftragen.
Wie groß ist die Stellfläche für einen Batteriespeicher?
Die Stellfläche für einen Batteriespeicher ergibt sich aus der Reihenanordnung der Container, den freigehaltenen Korridoren und der Erschließung; eine pauschale Quadratmeterzahl gibt es nicht. Die annotierte Vogelperspektive beantwortet die Flächenfrage qualitativ, weil sie Containerreihen, Trafostation und Zufahrt maßstabsgetreu auf dem realen Grundstück anordnet.
Welche Sicherheitsabstände gelten für Großbatteriespeicher?
Verbindliche Sicherheitsabstände legt der Brandschutzgutachter im Brandschutzkonzept fest, und die Genehmigungsbehörde zieht sie im Verfahren heran; eine pauschale Meterangabe ist nicht seriös benennbar. Die Layout-Visualisierung übernimmt die freigehaltenen Korridore aus dem Konzept und macht sie für Feuerwehr und Bauaufsicht nachvollziehbar.
Braucht ein Batteriespeicher in Container-Bauweise eine Baugenehmigung?
Ja, ein Großbatteriespeicher in Container-Bauweise braucht eine Baugenehmigung nach der Landesbauordnung des jeweiligen Bundeslandes. Im Außenbereich erleichtert die Privilegierung nach Paragraph 35 Abs. 1 Nr. 11 und Nr. 12 BauGB die Zulassung unter engen Voraussetzungen (Rechtsstand: Juni 2026).
Ist ein Großbatteriespeicher nach BImSchG genehmigungsbedürftig?
Großbatteriespeicher sind regelmäßig nicht nach BImSchG genehmigungsbedürftig, weil sie nicht in Anlage 1 der 4. BImSchV gelistet sind. Das Genehmigungsverfahren läuft deshalb in der Regel über das Baurecht der Landesbauordnung.
Wie lange dauert das Genehmigungsverfahren für einen Batteriespeicher?
Eine belastbare Dauer des Genehmigungsverfahrens für einen Batteriespeicher lässt sich ohne Verfahrensweg nicht benennen: Privilegierte Vorhaben nach Paragraph 35 BauGB verlaufen anders als Vorhaben mit Bebauungsplan, und die Vollständigkeit der Unterlagen bestimmt die Zahl der Nachforderungen. Vollständige Bildnachweise wie Lageplan-Overlay und verifizierte Ansicht reduzieren Rückfragen der Genehmigungsbehörde.
Projektanfrage
Batteriespeicher-Visualisierung für das Genehmigungsverfahren anfragen
StratumCGI Deutschland nimmt Anfragen für verifizierte Ansichten, Fotomontagen, Lageplan-Overlays und Brandschutz-Layouts geplanter Großbatteriespeicher entgegen. Grundlage können CAD- und Lagepläne, Containerlayouts, Geländedaten oder topographische Skizzen sein; Projektstandort, Bundesland und Projektphase genügen für ein erstes Angebot.
