Kühlsysteme und MEP-Infrastruktur im Rechenzentrum-Visualisierung: Komplexe Haustechnik verständlich visualisiert

Die architektonische Bedeutung der TGA/MEP-Komponenten

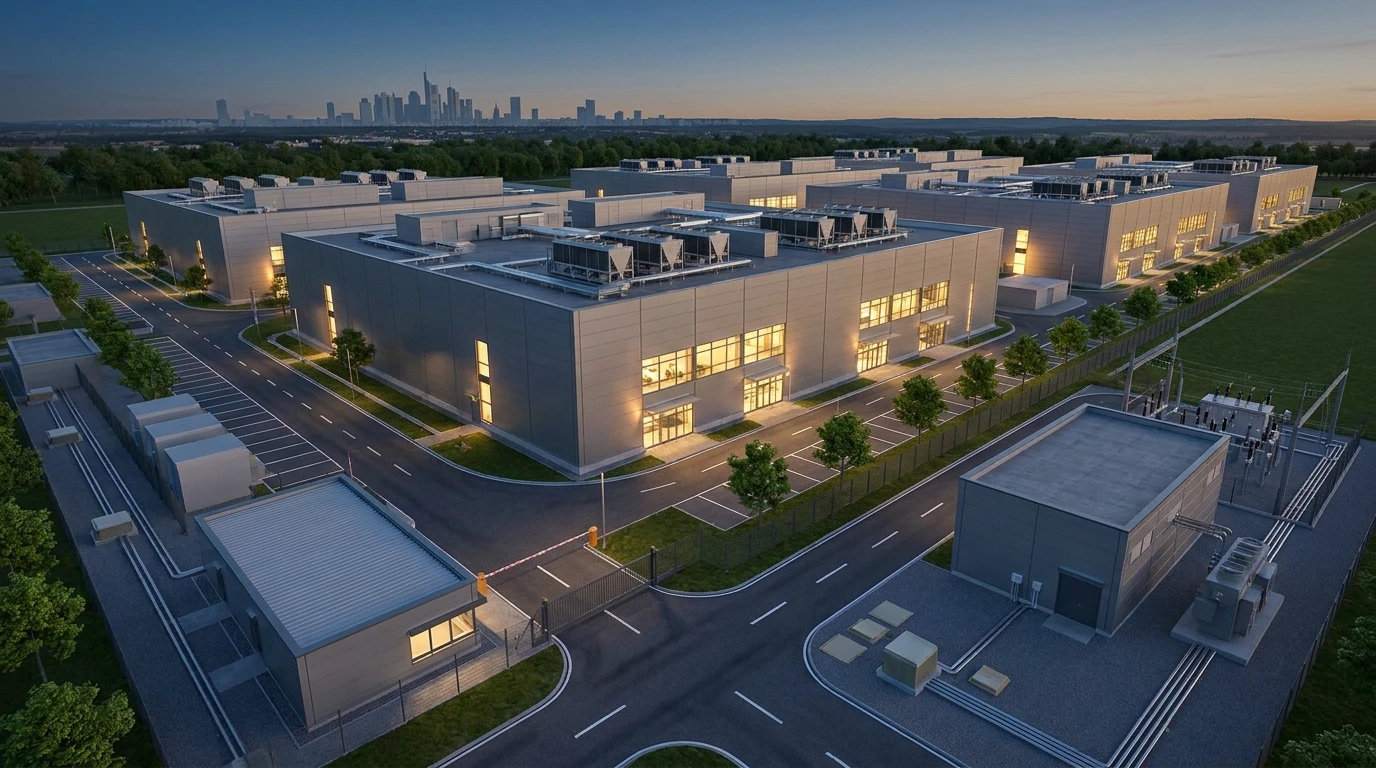

Im Gegensatz zu klassischen Gewerbebauten oder Logistikimmobilien, bei denen die Gebäudehülle im Vordergrund steht, verhält es sich bei Rechenzentren (Data Centers) umgekehrt. Hier folgt die Hülle der inneren Maschinerie. Über 60 Prozent der Baukosten fließen in die technische Gebäudeausrüstung (MEP - Mechanical, Electrical, Plumbing). Die Außenbereiche werden dominiert von gewaltigen Kühlanlagenfeldern, Transformatorenzellen und Notstromdiesel-Schornsteinen.

HVAC- und Kälte-Infrastrukturen im 3D-Modell

Technische Parameterübersicht gängiger Kühlanlagen-Konzepte in Deutschland und ihre geometrische Darstellungsrelevanz in der Visualisierung.

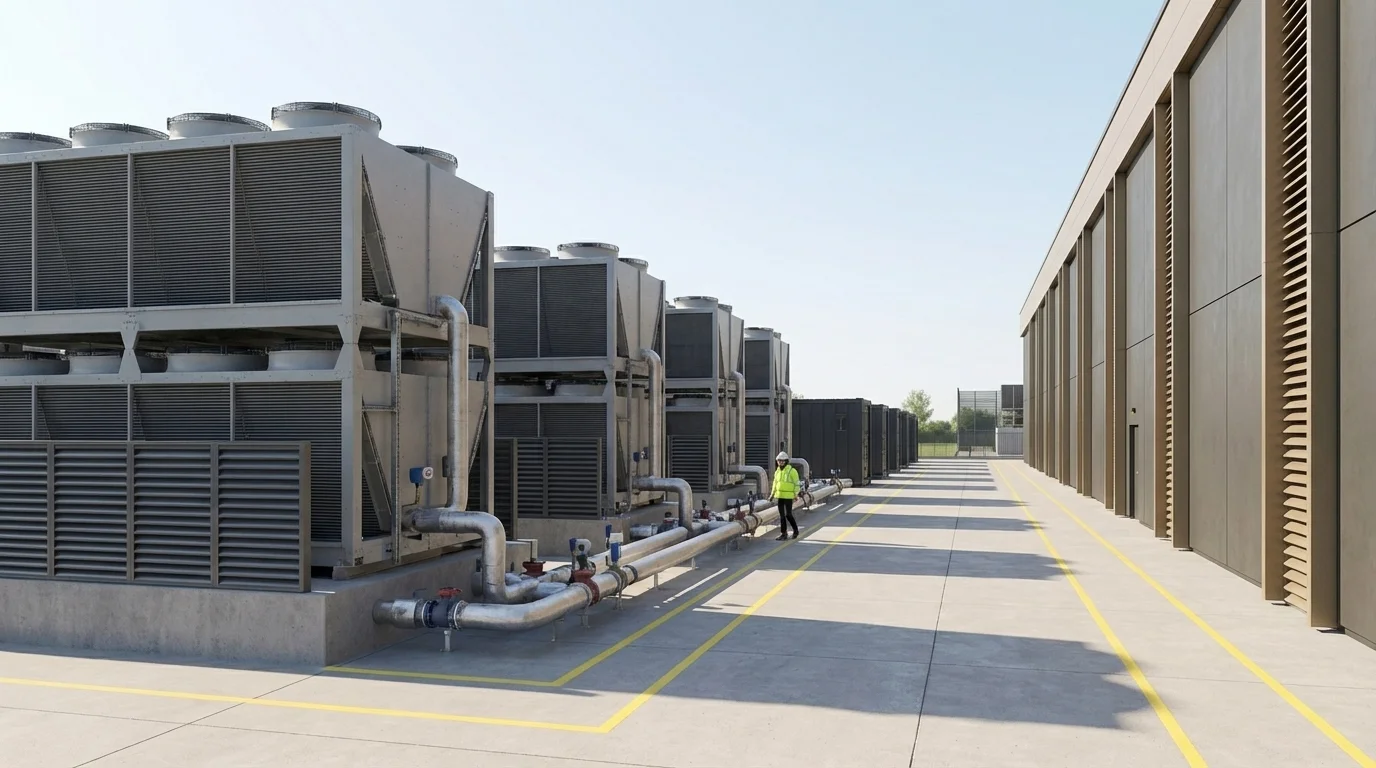

Freie Kühlung & Dry Cooler

Nutzt die Außenluft. Große Registerflächen auf dem Dach mit Axialventilatoren. Erfordert in der Visualisierung exakte Modellierung der Lamellen- und Ventilatorstrukturen zur Vermeidung von Moiré-Effekten.

Flüssigkühlung (Direct-to-Chip)

Kühlflüssigkeit wird direkt an die Server-Racks geleitet. Innenraum-Visualisierungen müssen feinste Rohrleitungssysteme, Wärmetauscher und Pumpenstationen materialgetreu (Edelstahl, Kupfer, farbcodierte Ventile) abbilden.

Hybrid-Kühltürme (Nasskühlung)

Höchste Kälteleistung, erzeugt jedoch bei bestimmten Wetterlagen sichtbare Wasserdampfschleifen. In der Visualisierung ist die physikalisch korrekte Darstellung der Dampfschwaden nützlich, um die optische Umweltwirkung transparent zu klären.

Abwärmenutzungs-Schleifen

Wärmeübertragerstationen zur Einspeisung in Nahwärmenetze nach Energieeffizienzgesetz (EnEfG). Die Darstellung dieser Kopplungs-Infrastruktur stützt die ESG-Nachweiserbringung.

Bei der visuellen Freigabe durch Behörden oder Gemeindevertreter kommt der Geometrie der Schalleinhausungen eine besondere Bedeutung zu. Da Kühlanlagen erhebliche Lärmemissionen verursachen, müssen schallabsorbierende Verkleidungen und Kulissenschalldämpfer nicht nur rechnerisch im Gutachten, sondern auch visuell in der Standort-Fotomontage fehlerfrei dargestellt werden. Hierfür werden in Abstimmung mit Fachplanern hochdetaillierte [MEP-Kühlanlagenfelder in der Visualisierung](/portfolio/rechenzentrum-kuehlinfrastruktur/) aufgebaut, die jede Dämpfungsebene exakt abbilden.

TGA-Modellierungsmatrix für Rechenzentrum-Visualisierung

Die nachfolgende Spezifikationsmatrix verdeutlicht, wie kritische TGA-Komponenten von StratumCGI in präzise, genehmigungsrelevante 3D-Strukturen übersetzt werden, um die Lärmschutz- und Umweltverträglichkeitsprüfung (UVP) optimal zu stützen:

BIM/CAD-Schnittstelle in der Visualisierung: Der Weg von Revit zu hochwertigen Visualisierungen

TGA-Planungen werden in Deutschland standardmäßig in spezialisierten BIM-Systemen wie Autodesk Revit oder über das neutrale IFC-Austauschformat erfasst. Diese Modelle sind für die Fertigung und Kollisionsprüfung optimiert, enthalten jedoch Millionen unsichtbarer Polygone (wie Rohrinnengewinde, Schraubendichtungen oder Halterungs-Innenteile), die jede Visualisierungssoftware augenblicklich überlasten würden.

CFD-Strömungssimulationen als visuelle Argumentationshilfe

Ein kritischer Punkt bei Rechenzentren ist der thermische Kurzschluss. Axiallüfter auf dem Dach müssen die aufgewärmte Luft effektiv abführen. Strömt diese durch ungünstige Windverhältnisse wieder zurück in die Ansaugbereiche der Kühlung, sinkt der Wirkungsgrad dramatisch, was den PUE-Wert (Power Usage Effectiveness) verschlechtert.

TGA-Planer nutzen numerische Strömungsmechanik (CFD - Computational Fluid Dynamics), um diese Luftströme zu berechnen. Für Genehmigungsbehörden ist die exakte 3D-Darstellung dieser Simulationsergebnisse im realen Gebäudekontext von unschätzbarem Wert. Sie belegt visuell, dass die Abwärme rückströmdicht abgeführt wird.
