- HEB 400 bis HEB 600
- Eignung für Brückenkrane mit Traglasten von 5 bis 15 Tonnen. Ideal für standardisierte Fertigungshallen.
- HEB 600 bis HEB 1000
- Schwerer Stahlhochbau mit Krananlagen von 15 bis 40 Tonnen. Starke Konsolenausführung erforderlich.
- Geschweißte Blechträger (Sonderprofile)
- Großtonnagen ab 40 Tonnen im Schwerlast-Maschinenbau. Sonderformen mit variablen Steghöhen im Portalrahmen.
Fachbeitrag · Tragwerksplanung & 3D-Simulation
Produktionshalle Kranbahnen und Trägerstützen im 3D-Industriebau
Dieser Fachbeitrag behandelt die Produktionshalle Kranbahn Traglasten Visualisierung und die Erstellung präziser 3D-Modelle für den schweren Stahlhochbau. StratumCGI realisiert hochauflösende Visualisierungen komplexer Portalrahmen, Kranbahnträger und Stützensysteme. Dies sichert Vorhabenträgern eine geometrisch fehlerfreie Hallenplanung für Investoren, Kranhersteller und Prüfingenieure.
- Zielgruppe
- Projektentwickler für Industriebauten, Tragwerksplaner, Generalplaner, Kranhersteller.
- Lesezeit
- Etwa 8 bis 10 Minuten plus technische Richtwert-Tabellen.
- Rechtsstand
- Eurocode 3 (DIN EN 1993 Teil 1 bis 6), statische Bauteil-Bemessung für Kranbahnen.
Rechtliche Grundlagen und statische Bemessung nach Eurocode 3
Die statische Auslegung von Tragsystemen im schweren Industriebau folgt den strengen europäischen Bemessungsregeln nach Eurocode 3. Bei Hallenstrukturen mit Kranbahnbetrieb müssen enorme dynamische Lasten und Ermüdungsszenarien berücksichtigt werden. Durch unsere spezialisierten 3D-Visualisierungen lassen sich diese komplexen statischen Rahmenbedingungen verständlich aufbereiten. So können Planungsbüros im Rahmen einer umfassenden Produktionsimmobilien-Visualisierung alle räumlichen Schnittstellen zwischen dem Haupttragwerk, den Maschinen und den Kranbahnträgern fehlerfrei überprüfen.
Traglasten und Kranbahnträger geometrisch im 3D-Modell verifizieren
Die Geometrie der geschweißten Kranbahnträger (Kranlaufbahnen) muss den dynamic wheel loads des gewählten Laufkrans exakt standhalten. Im 3D-Modell modellieren wir die präzisen Abmessungen der Obergurte, Stegbleche und Untergurte nach DIN EN 1993-6.
Dazu zählt auch das räumliche Verortungssystem der Schienenbefestigungen, der elastischen Unterlagen und der Endanschläge. Diese geometrische Präzision sichert ab, dass die Kranschienen reibungslos fluchten und die dynamischen Rollkräfte über die Konsolen direkt in die Hauptstützen abgeleitet werden.

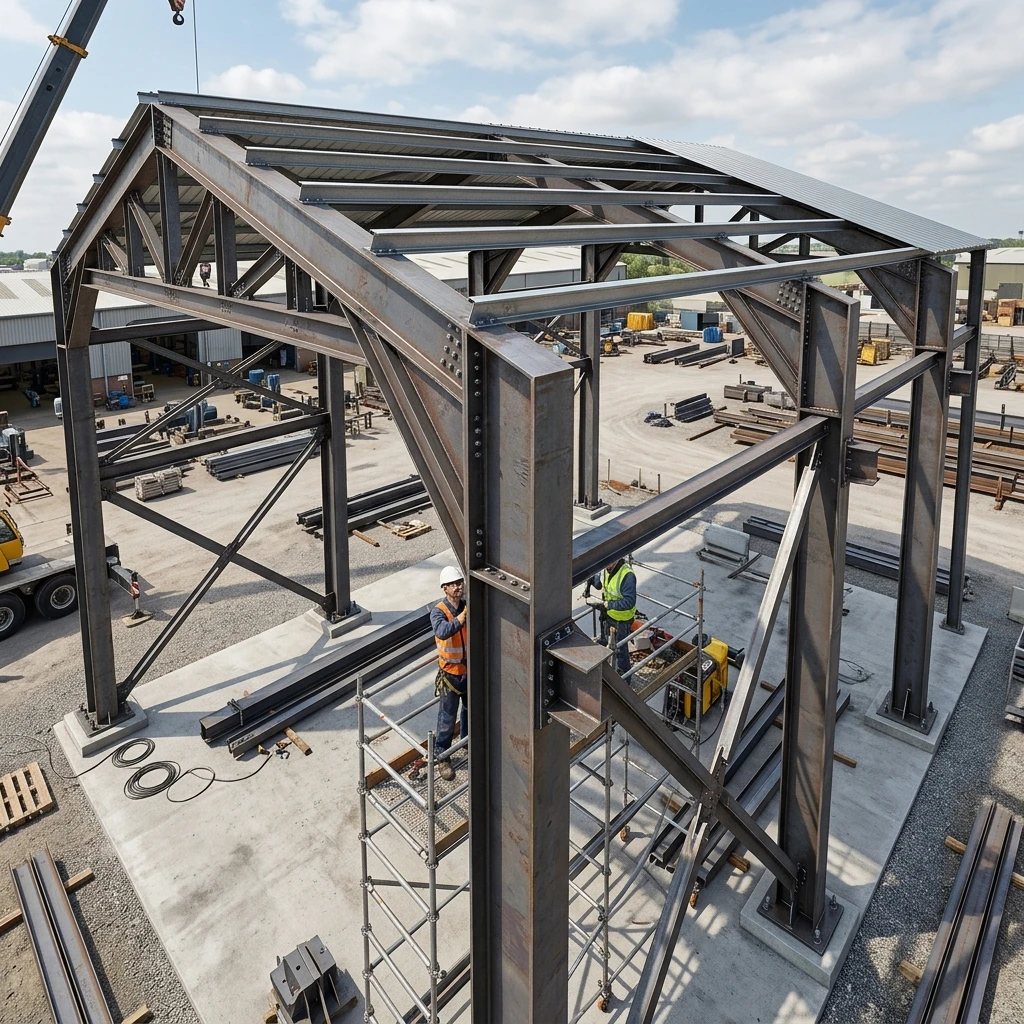

Stützenraster und Portalrahmen für Brückenkrane nachweisen
Das Stützenraster bildet die geometrische Matrix für das gesamte Industriebauwerk. Die portalartigen Hauptbinder (Portalrahmen) fangen die vertikalen Dachlasten sowie die horizontalen Massenkräfte des Krans auf und leiten diese sicher ab.
Durch die 3D-Modellierung der kräftigen Portalrahmenstiele und der Riegelverbindungen lässt sich nachweisen, dass alle Sicherheitsabstände zu den Kranbahnträgern eingehalten werden. Dies ist eine wichtige Grundlage für den Tragwerksnachweis und verhindert Planungsfehler bei der Schnittstelle zwischen Stahlbauer und Kranhersteller.
Belastungs-Matrix für standardisierte Hallenstützen
Übersicht typischer stählerner Profilabmessungen und deren geometrische Eignung für verschiedene Laufkran-Traglasten im Portalrahmen:
Technische 3D-Modellierung und visuelle Kollisionsprüfung
Die räumliche Abstimmung aller Anlagen und des Tragwerks im 3D-Modell beugt teuren Verzögerungen während der Montagephase vor. Die enge Integration von Rohrtrassen, Lüftungskanälen und den beweglichen Kranteilen erfordert eine lückenlose geometrische Überwachung im dreidimensionalen Raum.

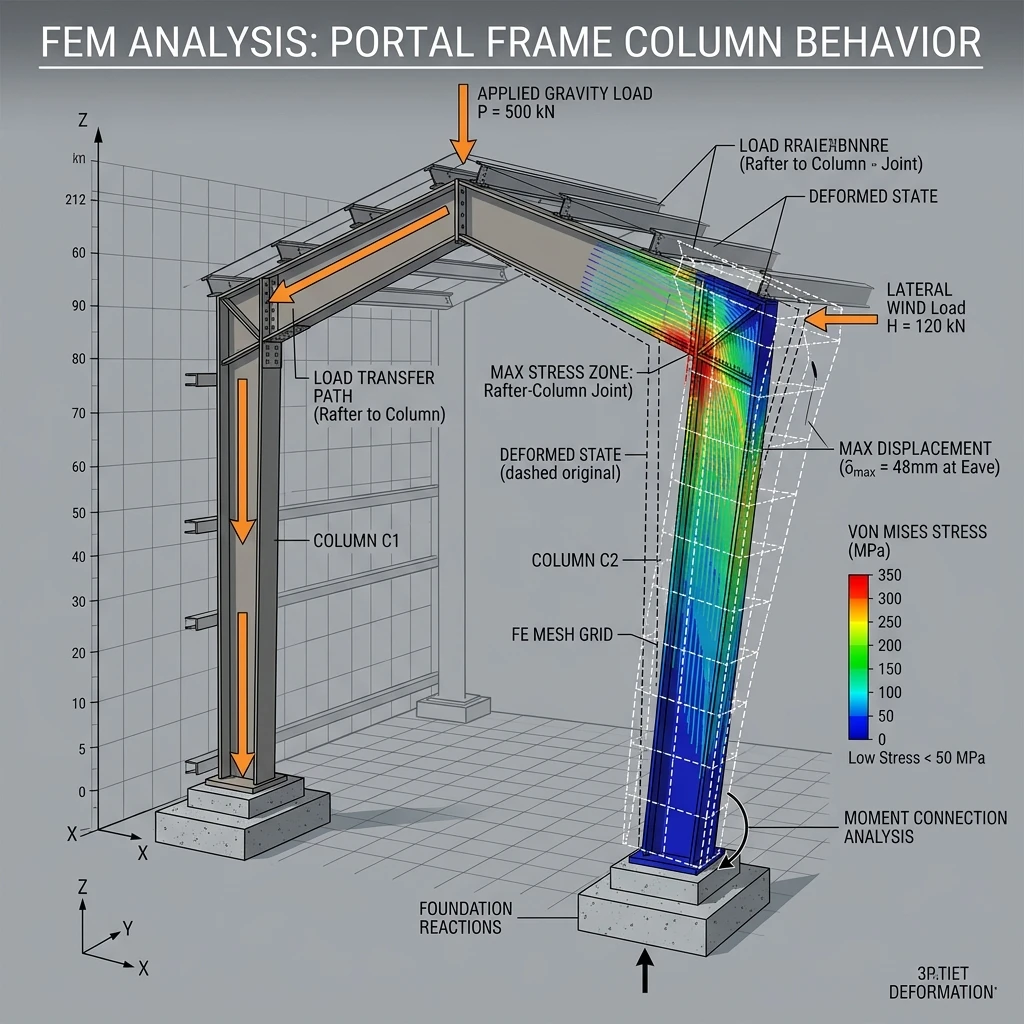

FEM-Strukturanalyse und Lastabtragung in der Visualisierung abbilden
Die FEM-Strukturanalyse liefert Aufschluss über die tatsächlichen Belastungen im Tragwerk. Zur visuellen Untermauerung von Tragwerksnachweisen überführen wir diese mathematischen FE-Spannungsnetze in saubere, verständliche Farbverlaufsschemata direkt am 3D-Modell.
Dadurch wird die wirkliche Lastabtragung im Bereich der Krankonsolen und Knotenpunkte für fachfremde Betrachter, Investoren und Behördenvertreter plastisch nachvollziehbar gemacht. Dies belegt eine durchdachte und standsichere Konstruktionsqualität der Hallengeometrie.

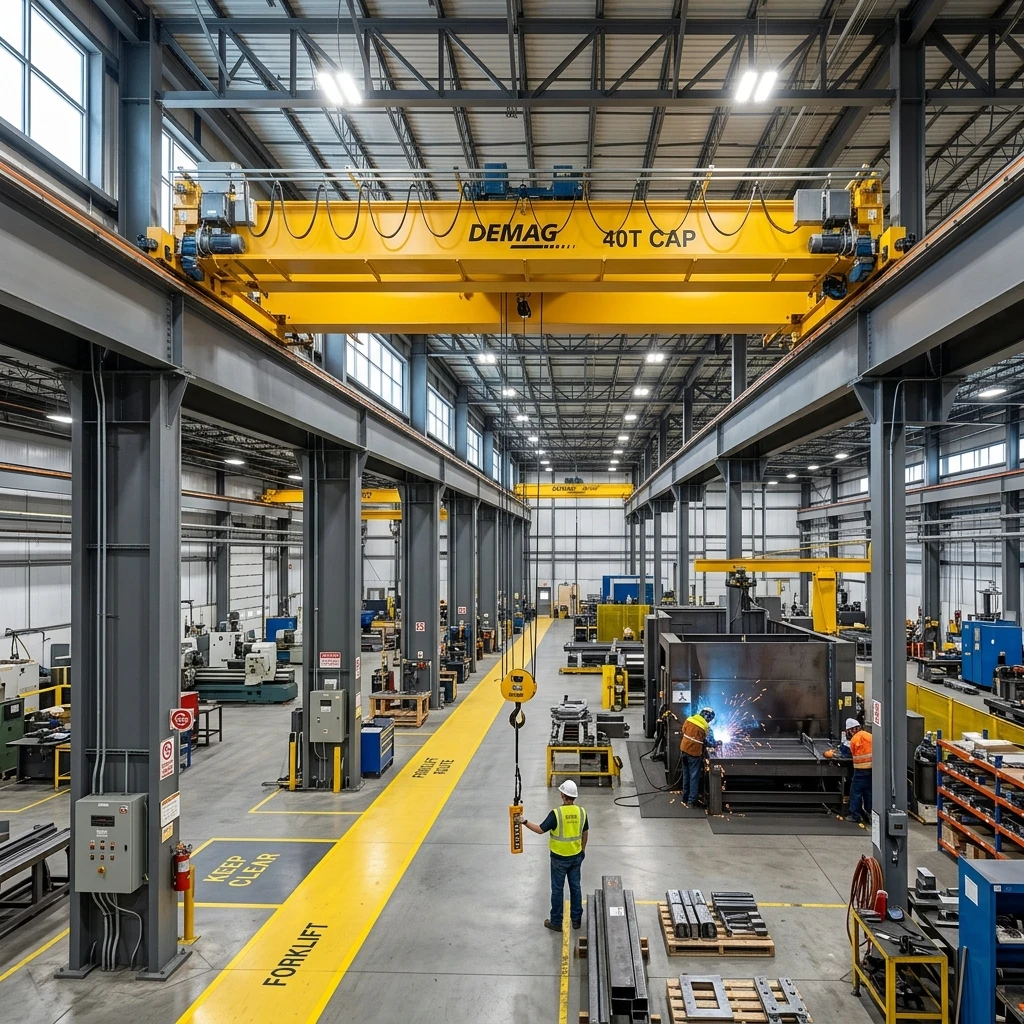

Lichthöhen und Störkonturen für Maschinenanlagen simulieren
Die lichte Hallenhöhe und die Hakenhöhe des Krans bestimmen die spätere Nutzbarkeit der Fabrik. Wir simulieren die realen Bewegungshüllen der Laufkrane und Katzen im 3D-Modell, um Störkonturen zu anderen haustechnischen Anlagen (z. B. Sprinklerrohren, Hallenheizungen) auszuschließen.
Diese visuelle Kollisionsprüfung garantiert, dass der geplante Maschinenpark barrierefrei unter den Haken einfahren kann. Auf diese Weise lassen sich komplexe Hallengeometrien perfekt koordinieren, um spätere Umbauten auf der Baustelle sicher zu verhindern. Dies ist ähnlich wertvoll wie die Planung der Tragwerke für automatische Kommissionieranlagen bei logistischen Großprojekten.
Visualisierungs-Checkliste für Kranbahn-Modellabgleiche
Folgende bauliche Schnittstellen werden in unseren 3D-Kollisionsmodellen routinemäßig erfasst und visuell geprüft:
- → Hakenhöhen-Freiraum: Abgleich des minimalen Abstands der Hakenunterkante zum Fertigfußboden bei maximal angehobener Last.
- → Ladekorridor-Toleranzen: Einhaltung des Sicherheitsabstands (mindestens 50 bis 100 Millimeter) der Kranköpfe zu den Hallenwänden.
- → MEP-Trassen-Schnittstellen: Räumliche Trennung von Kabelbahnen und Rohrleitungen von den Verfahrbahnen der Krananlagen.
- → Fassadenstützen-Einpassung: Exakte Positionierung der Konsolen und Steifebleche zur verzugsfreien Krafteinleitung.
Kalkulationsbasis für Kranbahn- und Stahlbau-Visualisierungen
Die Kalkulationsbasis für Stahlbau- und Kranbahn-Visualisierungen richtet sich nach der Anzahl der Portalrahmen und dem Detaillierungsgrad der Krananlagen. Großvolumige B2B-Projekte verlangen transparente Aufwandskriterien, die sich präzise an den vorliegenden CAD-Plänen und den gewünschten Auswertungsschritten orientieren.
Binder-Anzahl, Kranbau-Details und Tragwerk-Komplexität bewerten
Der Konstruktionsaufwand wird maßgeblich durch die Anzahl der stählernen Binder und die Komplexität der gewählten Fachwerkkonstruktionen bestimmt. Jede Konsole, jeder Zugstab und jeder Windverband muss im 3D-Modell korrekt abgebildet werden, um eine ehrliche Raumwirkung zu erzielen.
Auch die Ausführung der Brückenkrane beeinflusst das Budget. Die detailgetreue Modellierung der Endwagen, Motoren, Schleppleitungen und Seiltrommeln im millimetergenauen-Visualisierung erfordert ein hohes Maß an handwerklicher Präzision, sichert Ihnen jedoch die uneingeschränkte Freigabe durch die Kranlieferanten.
CAD-Dateiaufbereitung und IFC-Modellierung für Industrie-Exposés
Der direkte Import vorhandener Daten aus CAD-Programmen (z. B. Tekla Structures oder Autodesk Revit) beschleunigt den Visualisierungsprozess erheblich. Diese IFC- oder STP-Modelle werden von unseren Artists strukturell bereinigt und für das fotorealistische hochwertige Visualisierung vorbereitet.
Die vollumfänglichen Nutzungsrechte für B2B-Kunden sichern Ihnen eine flexible Verwendung der erstellten Visualisierungen zu. Sie können die 3D-Bilder uneingeschränkt für Industrie-Exposés, Vermietungs-Kampagnen, Pressemitteilungen, technische Dokumentationen und Gremien-Sitzungen nutzen.
Kostenparameter-Tabelle für Stahlbau-Visualisierungen
Übersicht der kalkulationsbestimmenden Aufwandsfaktoren bei der Erstellung technischer Kranbahn- und Stahlbau-Visualisierungen:
Spezifikationsmatrix · Kalkulationsbasis & Aufwandskriterien
| Binder- & Stützenanzahl | Anzahl der zu modellierenden Portalrahmenstützen und Dachtragwerke im Hallenraster. |
|---|---|
| Detaillierungsgrad Kran | Präzisionsstufe der Brückenkrane, Laufkatzen, Hakenblöcke und Schleppleitungssysteme. |
| Kollisions-Simulation | Einpflegen und visuelles Abgleichen der Störkonturen und MEP-Trassenverläufe. |
| FE-Spannungseinblendung | Import und Übertragung der FEM-Stressnetzdaten auf die 3D-Stahlstruktur. |
| CAD-Eingangsdaten | Detaillierungsgrad der gelieferten Datensätze (z. B. IFC, STEP, DWG) und Bereinigungsaufwand. |
| Geheimhaltung (NDA) | Sichere Verwahrung von schutzwürdigen Werkstattspezifikationen im geschützten Datenraum. |
Technisches Interview zur räumlichen Kranbahn-Planung
Im Gespräch erörtert George Nicola, wie StratumCGI die exakte Konstruktion schwerer Hallentragwerke für reibungslose Logistik- und Produktionsabläufe visualisiert. Der Fokus liegt dabei auf der unerbittlichen geometrischen Genauigkeit technischer Visualisierungen.
George Nicola über Eurocode 3, Hakenhöhen und visuelle Präzision
StratumCGI: Herr Nicola, warum reagieren Prüfstatiker und Industrieplaner so empfindlich, wenn 3D-Visualisierungen fehlerhafte Details im Stahlbau aufweisen?
George Nicola: Weil ein schwerer Portalrahmen oder ein Kranbahnträger keine Dekorationsobjekte sind. Im Industriebau hängt das gesamte Hallenlayout an diesen Bauteilen. Wenn eine Visualisierung die Konsolen falsch darstellt oder das Stützenraster verzerrt wiedergibt, verliert das Bild jegliche fachliche Relevanz. Projektentwickler nutzen unsere Visualisierungsarbeiten, um Vertrauen bei den Mietern und Genehmigungsbehörden aufzubauen. Da darf es keine Diskrepanz zwischen dem echten Eurocode-3-Tragwerk und unserer 3D-Simulation geben.
StratumCGI: Was ist die größte planerische Herausforderung beim Modellieren schwerer Kranbahnanlagen?
George Nicola: Die räumliche Koordination aller lichten Höhen und Störkonturen. Ein Brückenkran verfährt im Betrieb über die gesamte Hallenlänge. Dabei muss er an Beleuchtungen, Lüftungsrohren und statischen Verbänden absolut kollisionsfrei vorbeigleiten. Wir importieren die originalen CAD-Modelle der TGA-Fachplaner und des Kranherstellers und führen eine visuelle Kollisionsprüfung durch. Wenn wir in der Visualisierung zeigen, dass Hakenhöhen und Laufschienen fehlerfrei harmonieren, ist das für den Mieter die ultimative Planungssicherheit.
StratumCGI: Wie gehen Sie mit der sensiblen Integration von FE-Berechnungsergebnissen um?
George Nicola: Wir betreiben kein einfaches Malen nach Zahlen. Wir importieren die originalen Verformungsgitter und Spannungswerte aus den Statik-Berechnungen nach Eurocode 3. Diese Spannungskonturen legen wir als volumetrische 3D-Layer über die Stahlelemente. So wird das Tragverhalten unter Volllast sichtbar gemacht. Dies schafft ein tiefes physikalisches Verständnis und ist ein hervorragendes Argumentationsmittel bei anspruchsvollen Gremien- und Bürgerentscheidungen.
B2B Beratung zur Kranbahn- und Stahlbau-Visualisierung anfragen
Übermitteln Sie uns Ihre Tragwerk-Entwürfe, Kranbahnberechnungen und Hallenlagepläne für eine qualifizierte B2B-Kalkulation. Unser Team berät Sie kompetent zur technischen 3D-Umsetzung Ihrer anspruchsvollen Bauvorhaben.
Erforderliche Unterlagen für die Industrie-Arealvisualisierung
Um eine millimetergenaue und fachlich korrekte 3D-Simulation zu gewährleisten, benötigen wir folgende Planungsdokumente:
- → Tragwerks- und Ausführungspläne: 3D-Modelle der Hauptbinder und Stützen (IFC, Tekla oder Revit).
- → Technische Daten Kran: Maßblätter der Kranbrücken, Hakenblöcke und Laufbahnprofile.
- → Haustechnik-Konzepte: Entwürfe der haustechnischen Anlagen zur Ermittlung von Störkonturen.
- → Hallenlagepläne: Übersichten zur Einbindung der Kranbahn-Strukturen in das Gesamtareal.
Ablauf des B2B-Briefings und geschützter Datenaustausch
Der Schutz Ihrer geheimen Ingenieursleistungen steht für uns an oberster Stelle. Vor dem Austausch von CAD-Modellen und Statikunterlagen schließen wir eine rechtsgültige Vertraulichkeitsvereinbarung (NDA).
Alle eingereichten Konstruktionsdaten werden auf geschützten, DSGVO-konformen Servern verwahrt. Der Zugriff ist ausschließlich auf die am Projekt beteiligten 3D-Modellierer beschränkt. Dies garantiert Ihnen lückenlose Datensicherheit von der ersten Planungsphase bis zur finalen Visualisierungs-Freigabe.
Häufig gestellte Fragen zur Kranbahn-Visualisierung
Wie unterstützt die 3D-Visualisierung die Kollisionsprüfung bei Kranbahnanlagen?
Durch die millimetergenaue Überlagerung von Tragwerksmodellen (Tekla/Revit) und den Geometriedaten der Kransysteme im 3D-Modell. Dies macht Störkonturen, unzureichende Hakenabstände und enge MEP-Trassen physisch sichtbar, bevor der Stahlbau auf der Baustelle montiert wird.
Was sind die wichtigsten Tragwerkskriterien bei der Modellierung nach Eurocode 3?
Dazu zählen die wirklichkeitsgetreue Geometrie der geschweißten Kranbahnträger, die exakte Formgebung der Portalrahmenstützen, die detaillierte Ausführung der Krankonsolen und die Integration der Aussteifungsverbände nach DIN EN 1993-6 zur Lastabtragung.
Können komplexe dynamic loads und FEM-Analysen visualisiert werden?
Ja, wir lesen die Verformungs- und Belastungswerte aus Statik-Programmen (z. B. Dlubal RFEM) ein und überführen diese Berechnungsnetze in farbcodierte 3D-Spannungsdiagramme (FEM-Netze) direkt am Arealmodell, um den Kraftfluss anschaulich zu demonstrieren.
Stahlbau- und Kranbahn-Visualisierung anfragen
StratumCGI liefert rechtskonforme 3D-Kollisionsprüfungen, Eurocode-3-Kranbahnsimulationen und statisch korrekte Arealmodelle für Ihre Industrie- und Produktionsplanungen. Sichern Sie sich Planungsklarheit vor Baubeginn.
