Fachbeitrag - Verifizierte Ansicht im Planungsverfahren für Industriebau und Infrastrukturvorhaben

Rechtliche Grundlagen und fachgutachterliche Anforderungen nach BImSchG und UVP

Die rechtlichen Anforderungen an verifizierte Fotomontagen im Industriebau leiten sich aus der Notwendigkeit einer客观en und nachvollziehbaren visuellen Umweltverträglichkeitsprüfung ab. Ob es sich um Windkraftanlagen, Hochspannungsleitungen oder massive Logistikparks handelt: Genehmigungsbehörden verlangen verlässliche Bildnachweise, um städtebauliche Konflikte und landschaftliche Einflüsse im Vorfeld verlässlich zu prüfen. Unsere kamera-eingepasste Schleppkurven-Visualisierungen demonstrieren, wie dieser hohe geometrische Standard im Planungsdialog behördliche Hürden zügig abbaut.

Wie lassen sich Sichtachsenanalysen und visuelle Bedrängniswirkung bei Großbauvorhaben objektiv nachweisen?

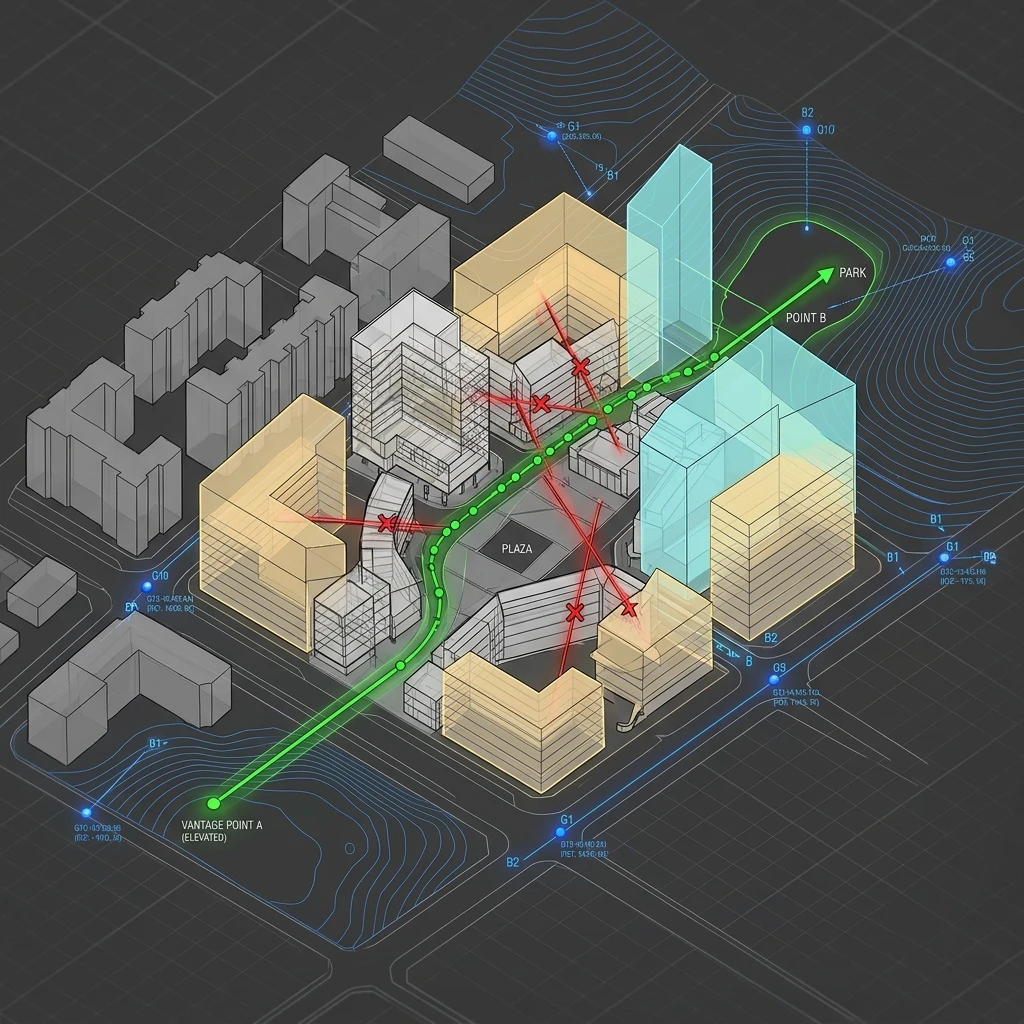

Die visuelle Bedrängniswirkung (Gebot der Rücksichtnahme) beschreibt den optischen Erdrückungseffekt massiver Baukörper auf die direkte Nachbarschaft. Um diesen subjektiv gefärbten Streitpunkt im Genehmigungsverfahren zu versachlichen, simuliert StratumCGI die exakten geometrischen Sichtachsen im 3D-Modell. Durch die mathematisch präzise Einpassung der Baukörperhöhen und Abstandsflächen lässt sich der Sichtbarkeitsnachweis von schützenswerten Nachbararealen aus objektiv belegen. Auch bei kulturhistorisch sensiblen Projekten wie einer Filmstudio- und Medienpark-Visualisierung sichert diese Methodik den Schutz wertvoller Sichtkorridore.

Wie sichern BImSchG-verifizierte Bildmontagen nach § 10 die fachgutachterliche Nachvollziehbarkeit?

Im Rahmen des immissionsschutzrechtlichen Genehmigungsverfahrens nach § 10 BImSchG müssen Visualisierungen höchsten Qualitätsansprüchen genügen. Jedes Bild muss einen detaillierten Begleitzettel über das Aufnahmeverfahren, die verwendete Brennweite, die GPS-Koordinaten des Standpunkts und die eingemessenen Passpunkte enthalten. Unsere verifizierte 3D-Visualisierung erfüllt diese Anforderungen lückenlos und hält jeder gutachterlichen und gerichtlichen Überprüfung im Genehmigungsverfahren stand.

Kameraparameter und geodätische Standpunkte im 3D-Modell einpassen

Die präzise Kamera-Einpassung basiert auf dem mathematischen Abgleich realer Bildkoordinaten mit den virtuellen Kamerasystemen im 3D-Modell. Nur durch diese kalibrierte Einpassung wird die Visualisierung zum rechtsfähigen Dokument.

Wie gelingen Geodaten-Integration und Passpunkt-Abgleich für verifizierte Ansichten im 3D-Modell?

Wir importieren hochpräzise geodätische Messdaten (X/Y/Z-Koordinaten) und legen diese als virtuelle Passpunkte über die realen Standortfotos. Durch einen rechnergestützten Abgleich (Resectioning) richten wir die virtuelle 3D-Kamera exakt so aus, dass die Passpunkte im 3D-Modell deckungsgleich mit den Punkten auf dem Foto sind. Dies schließt manuelle Schätzfehler oder perspektivische Ungenauigkeiten vollständig aus.

Wie läuft die FGSV-konforme Kamera-Einpassung in hochauflösende Drohnenbilder und Mastfotos ab?

Drohnen- und Mastaufnahmen weisen durch Weitwinkelobjektive oft komplexe tonnen- oder kissenförmige Linsenverzerrungen auf. Im Rahmen der FGSV-konformen Einpassung kalibrieren wir die Kamera-Verzeichnung digital, um die Linsenverzerrung mathematisch auszugleichen. Die 3D-Geometrie des Bauvorhabens wird anschließend in das entzerrte Bild eingepasst, um eine perfekte Übereinstimmung der Kanten und Fluchtlinien zu garantieren.

Kalkulationsbasis für verifizierte 3D-Bildmontagen im B2B-Umfeld

Eine transparente Kalkulationsbasis für verifizierte Bildmontagen richtet sich nach der Anzahl der Standpunkte und der Komplexität der importierten CAD-Tragwerke. Wir strukturieren unsere Angebote modular nach nachvollziehbaren B2B-Kriterien.

Nach welchen Kriterien werden Standpunkt-Anzahl und Komplexität der Geländekompatibilität bewertet?

Der Aufwand skaliert primär mit der Anzahl der benötigten Fotostandpunkte zur Abdeckung aller Sichtachsen. Jeder Standpunkt erfordert eine separate geodätische Einmessung und Linsenkalibrierung. Hinzu kommen Faktoren wie die Integration digitaler Geländemodelle (DGM 1 bis DGM 5) bei topografisch anspruchsvollem Terrain, um die Sichtverschattung durch Hügel oder Bewuchs volumetrisch exakt abzubilden.

Wie werden CAD-Modellbereitstellung und Nutzungsrechte im kommunalen Genehmigungsverfahren geregelt?

Wir vereinbaren für Planungsverfahren zweckgebundene B2B-Nutzungslizenzen, welche die Präsentation in öffentlichen Auslegungen, Gemeinderatssitzungen und behördlichen Unterlagen zeitlich unbegrenzt abdecken. Die Bereitstellung der CAD-Modelle erfolgt über gesicherte Projektportale, wobei die Datenhoheit des Vorhabenträgers durch NDAs und kontrollierte Speicherlöschungen nach Projektabschluss geschützt bleibt.

Technisches Interview zur rechtssicheren Erstellung von Sichtbarkeitsnachweisen

Im Gespräch erörtert George Nicola, wie StratumCGI die Balance zwischen visueller Perfektion und mathematischer Präzision im Planungsverfahren hält. Er warnt vor den Gefahren gestalterischer Abweichungen in Genehmigungsverfahren.

B2B Beratung zur verifizierten Fotomontage und Sichtverschattung anfragen

Reichen Sie uns Ihre Lagepläne, geodätischen Passpunkt-Messprotokolle und B-Plan-Vorgaben für eine qualifizierte Projektkalkulation ein. Unser technisches Team prüft Ihre Unterlagen unverbindlich auf Konformität.

Welche technischen Unterlagen sind für eine verifizierte Fotomontage beim Bauvorhaben erforderlich?

Um ein präzises und behördengerechtes Angebot zu erstellen, stützt sich unsere Prüfung auf folgende Dokumente:

• →3D-Modellgeometrie: Bereitstellung des geplanten Baukörpers als Revit- (RVT), IFC- oder präzises DWG-Tragwerksmodell.
• →Geodaten & Passpunkte: GPS-Koordinaten der Fotostandpunkte sowie die X/Y/Z-Koordinaten eingemessener Referenzobjekte in der Umgebung.
• →Bildmaterial: Hochauflösende Standortaufnahmen oder Drohnenbilder inklusive Metadaten (EXIF-Kameradaten).
• →Planungs-Vorgaben: Relevante Auszüge aus dem Bebauungsplan (B-Plan), Höhenbeschränkungen und landschaftsplanerische Auflagen.

Wie laufen die vertrauliche Abstimmung unter NDA und die Bereitstellung im geschützten Datenraum ab?

Wir schützen Ihre proprietären Planungen durch den sofortigen Abschluss einer B2B-Geheimhaltungsvereinbarung (NDA). Der Datenaustausch erfolgt über verschlüsselte, dedizierte Datenräume. Nach erfolgreichem Upload analysiert unser Team die Importfähigkeit und Linsenparameter, um das Projekt im anschließenden technischen Kickoff-Gespräch detailgenau aufzugleisen.
