Genehmigungsvisualisierung macht Bauvorhaben prüfbar
Diese Seite hilft Projektentwicklern, Generalplanern und Asset Managern zu entscheiden, ob Fotomontage, Sichtbarkeitsanalyse, neutrale Bauantragsansicht oder verifizierte Ansicht für Logistikhalle, Distributionszentrum, Rechenzentrum, Gewerbepark oder Industrieareal gebraucht wird.
- Einsatz
- Bauantrag, B-Plan, frühe Beteiligung, Gemeinderat, Investorenfreigabe und Nachbarschaftsabstimmung.
- Objekte
- Logistikhallen, Distributionszentren, Rechenzentren, Gewerbeparks und Industrieareale.
- Methodik
- Bestandsfoto, Kamerastandpunkt, 3D-Modell, Höhenbezug, Versionsstand und dokumentierte Bildausgabe.

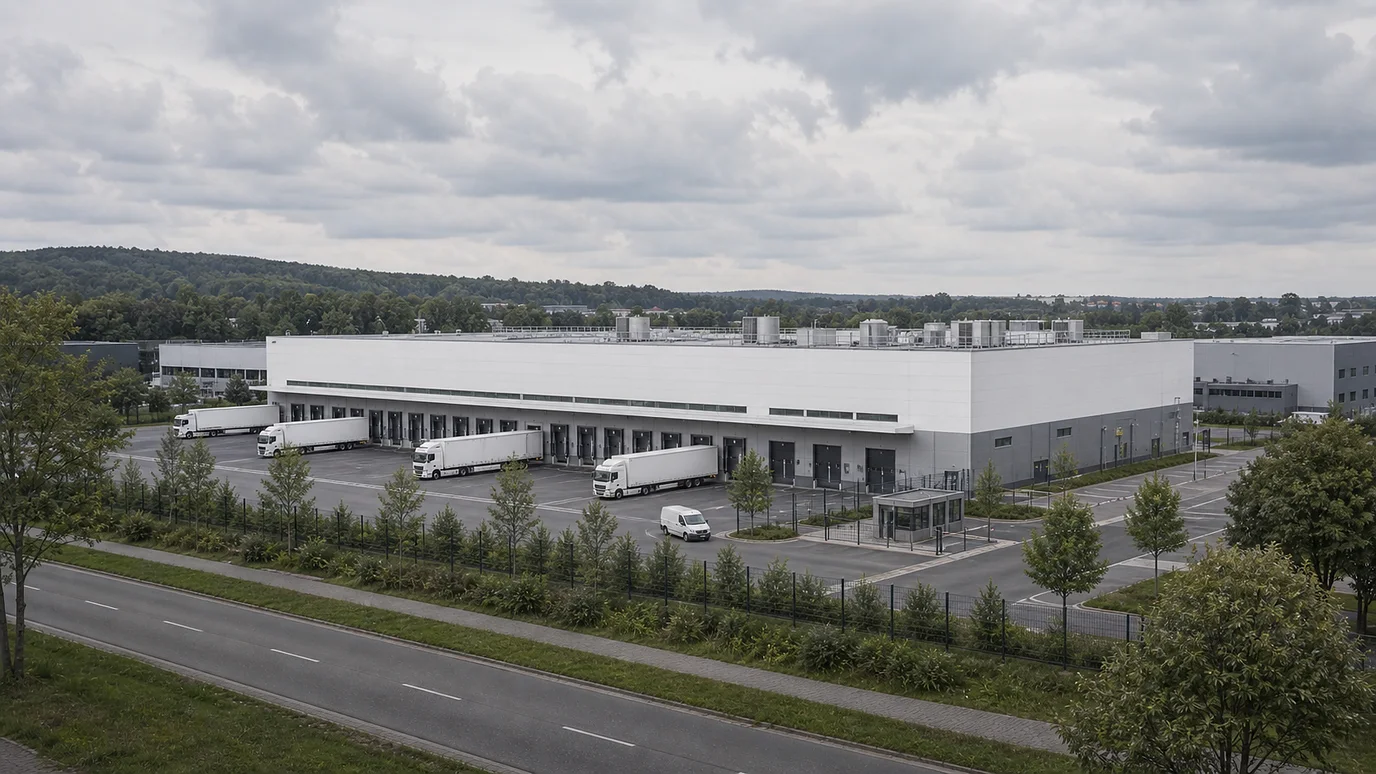

Wann eine Visualisierung im Bauantrag oder Genehmigungsverfahren hilft
Eine Genehmigungsvisualisierung reduziert Rückfragen, wenn Bauamt, Gemeinde, Nachbarschaft oder Anlageausschuss Höhenwirkung, Blickachse, Andienung und Standortwirkung nicht allein über Grundriss, Schnitt und Lageplan prüfen können. Deutsche Industrieprojekte lösen diese Situation häufig aus: große Hallenvolumen, lange Rampenlinien, technische Dachaufbauten, Lkw-Verkehr, Schallschutzwände, Landschaftspuffer oder sichtbare Sicherheitsperimeter wirken im Plan abstrakt, aber im Bild sofort prüfbar.
Die Seite erklärt die Bildmethodik. Das vollständige Verfahren bleibt getrennt: Der Fachbeitrag Bauantrag für eine Logistikhalle behandelt Unterlagen, Bauordnungslogik und Ablehnungsgründe. Der veröffentlichte Beitrag zur BImSchG-Genehmigung für Logistikzentren behandelt Schwellenwerte, Konzentrationswirkung und Öffentlichkeitsbeteiligung. Diese Genehmigungsvisualisierung bleibt bei der Frage, welche Bilder
BImSchG-verifizierte Bildmontage und städtebauliche Verträglichkeit
Die BImSchG-verifizierte Bildmontage und der städtebauliche Verträglichkeitsnachweis beantworten getrennte regulatorische Prüfaufgaben im Genehmigungsverfahren. Eine fachgerechte Bildmontage (in der Planungspraxis auch als Fotomontage nach FGSV-Standard bezeichnet) fügt das geplante Bauvorhaben präzise in ein dokumentiertes Bestandsfoto ein. Ein Sichtbarkeitsnachweis prüft unter anderem mittels Sichtbarkeitsstudie, von welchen Punkten aus das Vorhaben im Landschaftsbild sichtbar wird, um die visuelle Bedrängniswirkung zu bewerten. Eine verifizierte Ansicht dokumentiert alle Parameter wie Kamerastandpunkt, Foto, 3D-Modell, Höhenbezug und Versionsstand nachvollziehbar.
BImSchG-verifizierte Bildmontage (Bauantrag)
- Beste Verwendung
- Nachbarschaftsperspektive, Straßenraum, Ortsbild, Baukörperhöhe und Fassadenwirkung (Fotomontage im Flachland oder hügeligen Gelände).
- Benötigte Eingaben
- Bestandsfoto, Kamerapunkt, Lageplan, Höhenkoten, Fassadenmaterial und Planungsstand.
- Risiko
- Ein zu atmosphärisches Bild wirkt wie Marketing und schwächt die Prüfbarkeit.
Sichtbarkeitsnachweis für Behörden
- Beste Verwendung
- Blickachsen, Landschaftsbild, Höhenwirkung, Schutzgut Landschaft, UVP-Verfahren und sensible Nachbarschaft.
- Benötigte Eingaben
- Gelände, Gebäudehöhe, Betrachterpunkte, Sichtkorridore und relevante Abschirmung (Sichtbarkeitsstudie).
- Risiko
- Eine rein technische Sichtlinie ohne Bildkontext beantwortet oft nicht, wie das Vorhaben tatsächlich wirkt.
Verifizierte Ansicht (Methodik)
- Beste Verwendung
- Standpunkte mit erhöhtem Nachweisbedarf, öffentliche Beteiligung und interne Freigaben.
- Benötigte Eingaben
- Dokumentierter Kamerastandpunkt, Brennweite, Bestandsfoto, 3D-Modell, Höhenbezug und Versionsnummer.
- Risiko
- Der Begriff darf nicht als gesetzliche Kategorie behauptet werden; die Methodik muss erklärt werden.
Technische Eingangsdaten für Bildmontage und Sichtbarkeitsnachweis
Ein belastbares Eingabepaket verhindert, dass Bauamt, Generalplaner oder Anlageausschuss Maßstab, Standpunkt, Modellstand oder Bildversion anzweifeln. Wenn Lageplan, Höhen, Kamera und Modell nicht zueinander passen, entstehen Bilder, die in einer Besprechung sofort Rückfragen auslösen. StratumCGI trennt deshalb Eingabedaten, Modellstand und Ausgabeversion.
- Standortdaten: Lageplan, Bebauungsplan-Kontext, Grundstücksgrenzen, Geländehöhen und relevante Nachbarschaft.
- Bilddaten: Bestandsfotos, Kamerastandpunkte, Blickrichtung, Augenhöhe, Brennweite und Datum der Aufnahme.
- Planungsdaten: CAD, BIM, Fassadenmaterial, Gebäudehöhen, technische Aufbauten, Außenanlagen und Landschaftspuffer.
- Verfahrensdaten: Bauantrag, B-Plan, Bürgerbeteiligung, Anlageausschuss oder Vermarktung als Zielkontext.
- Ausgabedaten: Bildformat, Druckgröße, Dateiname, Versionsnummer, Standdatum und Begleittext.

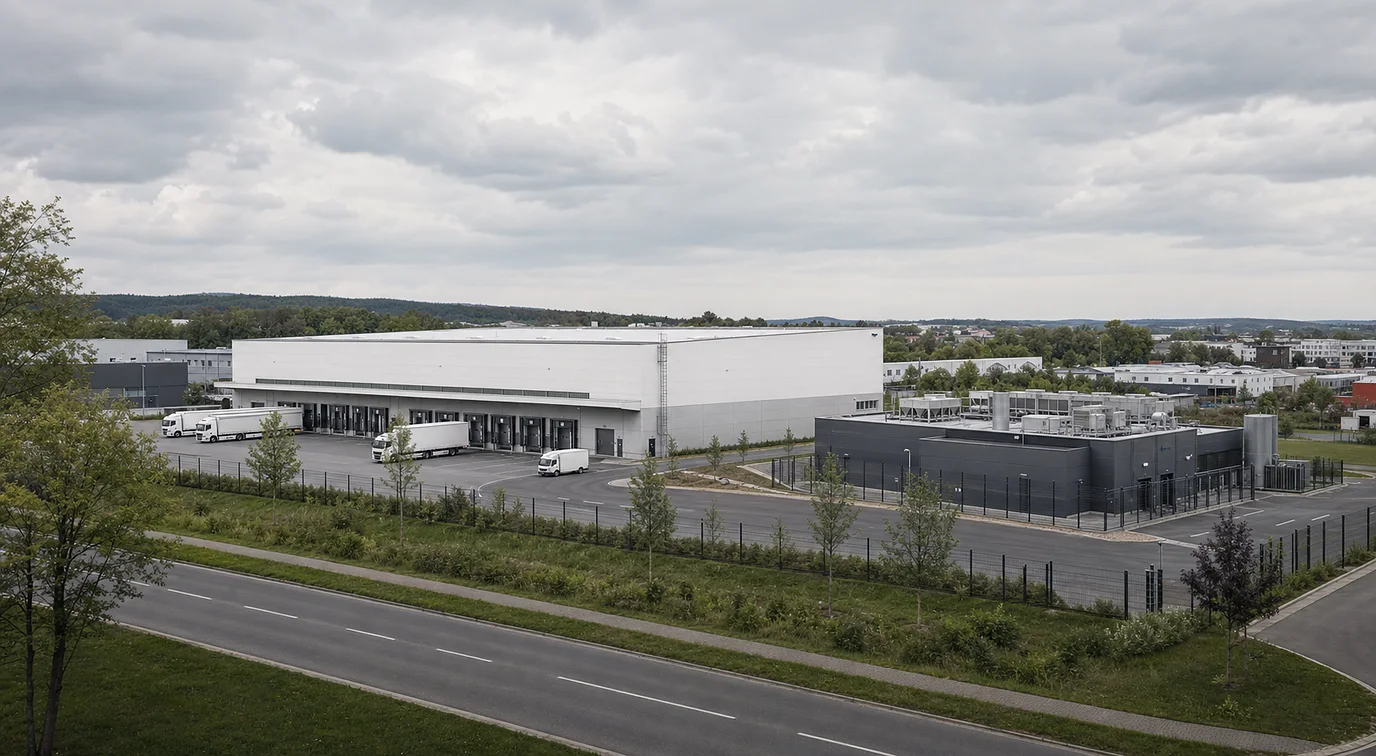

Logistikhalle, Rechenzentrum und Industriepark brauchen unterschiedliche Nachweise
Die Assetklasse bestimmt, welcher Bildnachweis das Verfahren entlastet. Bei Logistik geht es um Hof, Andienung, Schall und Lkw-Bewegung. Beim Rechenzentrum geht es um Campusmaßstab, Sicherheitsperimeter, Strominfrastruktur und technische Aufbauten. Beim Industriepark geht es um B-Plan-Kontext, Parzellierung, Nachbarschaft und spätere Nutzungsflexibilität. Bei Energieanlagen wie einem geplanten Großbatteriespeicher zählen Containerreihen, Sicherheitsabstände und Landschaftsbild; diesen Nachweis übernimmt die Batteriespeicher-Visualisierung für das Genehmigungsverfahren.
Logistikzentrum oder Logistikhalle
- Typische Bildfrage
- Sind Andienung, Rampenlinie, Landschaftspuffer, Lkw-Zufahrt und Bundes-Immissionsschutzgesetz (BImSchG) / TA Lärm-Kontext plausibel sichtbar?
- Passende StratumCGI-Seite
- Logistikzentrum Visualisierung
Distributionszentrum
- Typische Bildfrage
- Ist die Hoflogik mit Rampen, Pforte, Warteflächen, Verkehrsführung und Betreiberanforderung nachvollziehbar?
- Passende StratumCGI-Seite
- Distributionszentrum Visualisierung
Rechenzentrum
- Typische Bildfrage
- Wie wirken Campus, Technikflächen, Sicherheitszaun, Notstrom, Schallschutz und Abwärmebezug im Standortumfeld?
- Passende StratumCGI-Seite
- Rechenzentrum Visualisierung
Industriepark oder Gewerbepark
- Typische Bildfrage
- Sind Baukörper, Erschließung, Parzellen, Medien, Nachbarschaft und spätere Nutzungsstrategie in einem Standortbild lesbar?
- Passende StratumCGI-Seite
- Industrieimmobilien Visualisierung
Ablauf: vom Standortfoto zur prüfbaren Visualisierung
StratumCGI sichert die Prüfbarkeit, indem jeder Bildstand von Standortfoto über Modelloverlay bis Exportversion dokumentiert wird. Erst wird die Bildgrundlage geklärt, dann entsteht das 3D-Modell, danach wird die Ansicht auf Standpunkt und Maßstab abgeglichen. Erst am Ende wird das Bild als finale Datei exportiert.
- 1. Eingabepaket prüfen: Standort, Verfahren, Betrachterpunkte, vorhandene Pläne und Bildzweck werden festgelegt.
- 2. 3D-Modell aufbauen: Baukörper, Gelände, Fassade, Außenanlagen, Zufahrt und relevante Nachbarschaft werden modelliert.
- 3. Kamera abgleichen: Standpunkt, Blickrichtung, Augenhöhe, Brennweite und Maßstab werden auf die Bildgrundlage abgestimmt.
- 4. Varianten prüfen: Fassaden, Pflanzung, Schallschutz oder Technikaufbauten werden nur mit klar benanntem Stand verglichen.
- 5. Datei liefern: Export mit Dateiname, Versionsstand, Datum, Format und optionalem Begleittext für Präsentation oder Unterlage.
Sichtbarkeitsnachweis und Landschaftsbildbewertung nach Modell Nohl
Bei umwelt- und landschaftsschutzrechtlichen Prüfungen im Rahmen der Umweltverträglichkeitsprüfung (UVP) verlangen Genehmigungsbehörden häufig einen formalen Sichtbarkeitsnachweis. Dieser dient dazu, die optische Auswirkung eines geplanten Industrie- oder Infrastrukturvorhabens auf sensible Landschaftsräume objektiv zu bewerten. Zur rechnerischen und visuellen Ermittlung dieser Einflüsse findet in Deutschland meist das etablierte Modell Nohl Anwendung.
Hierbei wird untersucht, in welchem Maße topografische Gegebenheiten, forstliche Strukturen oder bestehende Bebauung als sichtverschattende Elemente wirken. Ziel der fachlichen Sichtbarkeitsstudie ist es, die potenzielle visuelle Bedrängniswirkung (oft unter dem bauplanungsrechtlichen Gebot der Rücksichtnahme verhandelt) zweifelsfrei zu quantifizieren oder zu entkräften. Die verifizierte Bildmontage von StratumCGI liefert hierfür die unbestechliche, geometrisch exakte Grundlage.
Kosten, Zeitplan und typische Bildpakete
Das richtige Bildpaket richtet sich nach Entscheidungsrisiko, Zahl der Blickpunkte, Modellstand und Abstimmungsrunde. Eine einzelne Genehmigungsvisualisierung ist selten das richtige Paket. Die meisten Bauvorhaben brauchen ein kleines Set: eine neutrale Standortansicht, eine oder zwei Fotomontagen aus Bestandsperspektive, ein Luftbild oder Masterplan-Bild und bei sensiblen Projekten eine zusätzliche Variante für Pflanzung, Schallschutz oder Material.
| Paket | Umfang | Typischer Vorlauf | Hinweis |
|---|---|---|---|
| Kurzprüfung | 1 bis 2 Blickpunkte zur internen Abstimmung. | 10 bis 15 Arbeitstage nach vollständigem Eingabepaket. | Gut für Vorprüfung, nicht für umfangreiche Beteiligung. |
| Bauantrag / B-Plan | 3 bis 5 Ansichten mit neutralem Tageslicht, Standortbezug und Variantenstand. | 3 bis 5 Wochen je nach Fotogrundlage und Modellstand. | Passt zu frühen Planungs- und Abstimmungsphasen. |
| Beteiligung / Investorenfreigabe | 5 bis 8 Bilder mit Vorher-Nachher, Luftbild, Sichtachsen und Begleitgrafik. | 4 bis 7 Wochen, wenn mehrere Stakeholder freigeben. | Kann später in Industrieimmobilien Vermarktung und Exposé-Material überführt werden. |
Häufige Fragen zur Genehmigungsvisualisierung
Die Antworten grenzen Bildmethodik, Bauantragsunterlagen und Gutachten klar voneinander ab, damit die Visualisierung Bauvorhaben nicht mit Rechtsberatung oder Fachplanung verwechselt wird.
Was ist eine Genehmigungsvisualisierung?
Eine Genehmigungsvisualisierung ist eine planungsnahe Darstellung eines Bauvorhabens für Bauantrag, Bebauungsplan, Bürgerbeteiligung, Nachbarschaftsabstimmung oder Investorenfreigabe. Sie zeigt Standortwirkung, Baukörper, Höhen, Blickachsen und relevante technische Annahmen prüfbarer als ein Marketingrender.
Ist eine verifizierte Ansicht in Deutschland gesetzlich vorgeschrieben?
Nein. StratumCGI verwendet verifizierte Ansicht als Methodikbegriff für eine nachvollziehbar aufgebaute Fotomontage mit dokumentiertem Kamerastandpunkt, Bestandsfoto, Modellabgleich, Höhenbezug und Versionsstand. Ob eine Behörde bestimmte Bildnachweise verlangt, entscheidet das jeweilige Verfahren.
Welche Daten braucht StratumCGI für eine Fotomontage im Bauantrag?
Benötigt werden Lageplan, Bestandsfotos, Kamerastandpunkte, Höhenangaben, Fassaden- und Materialdaten, Architektur- oder BIM-Modell, Geländeinformationen, Projektphase, Zielpublikum und gewünschte Ausgabeformate.
Ersetzt eine Genehmigungsvisualisierung ein Gutachten?
Nein. Eine Genehmigungsvisualisierung ersetzt keine Rechtsberatung, kein Architektendokument und kein Fachgutachten. Sie übersetzt abgestimmte Planungs- und Gutachterdaten in prüfbare Bilder.
